一、负压整流电路

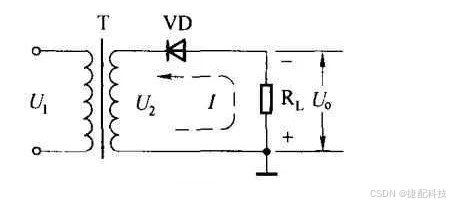

负压半波整流电路：由于整流二极管 VD 处于反接状态，所以仅在输入电流电压 U2 处于负半周时，整流二极管 VD 才会以正向状态使用并导通。此时，电流 I 按照如图所示的方向流动，在负载电阻 RL 上能够获得上负下正的输出电压 Uo，即实现负电压输出。而在输入交流电压 U2 处于正半周时，整流二极管 VD 因承受反向电压而截止，同时负载电阻 RL 也因所加为反向电压而处于不导通状态。

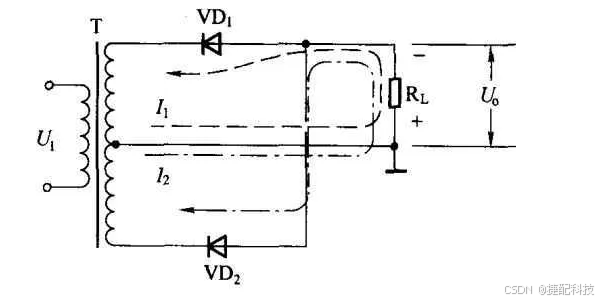

负压全波整流电路：将全波整流电路中的整流二极管VD1和VD2都反接，即为负压全波整流电路。交流电压U1负半周时电流为I1，交流电压U1正半周时电流为I2，如下图所示。负载电阻RL上得到的输出电压Uo为负电压（上负下正）。

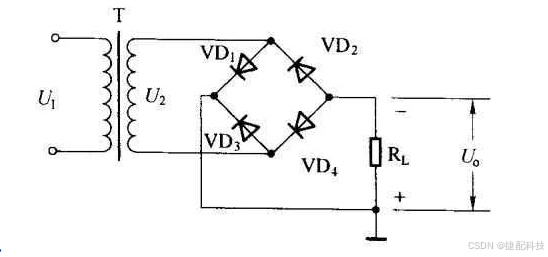

负压桥式整流电路：交流电压U2正半周时，电流由U2上端经VD1、RL（从下到上）、VD4回到U2下端；交流电压U2负半周时，电流由U2下端经CD3、RL（从下到上）、VD2回到U2上端，负载电阻RL上得到的输出电压Uo为负电压（上负下正）。

二、倍压整流电路

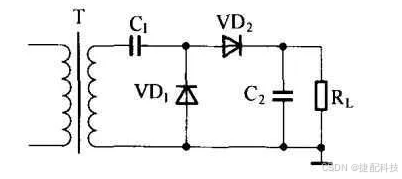

二倍压整流电路

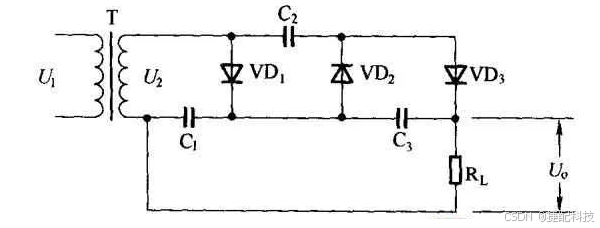

多倍压整流电路：根据二倍压整流电路原理可以构成多倍压整流电路。一般来讲，n倍压整流电路需要n个整流二极管和n个电容器，但是，倍压整流电路的倍数越高，电路的输出电流越小，即带负载能力越弱。
