PCB设计中静电放电的三种效应

在电子工程领域，PCB 设计技术的重要性不言而喻，其对静电放电（ESD）相关效应的影响更是关乎电子产品的性能与可靠性。静电放电过程涉及三种主要效应：一是静电放电之前静电场的效应，此效应在静电积累阶段便已存在，虽未发生放电，但已可能对周围电路产生潜在影响；二是放电产生的电荷注入效应，放电瞬间电荷会注入到相关电路中，干扰电路正常工作；三是静电放电电流产生的场效应，这是在放电电流流动过程中引发的电场与磁场变化所带来的干扰。

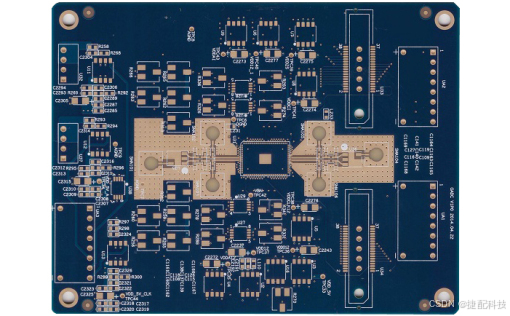

当分析 PCB 中源于接收电路之间的场耦合问题时，有一系列可采取的措施来减小耦合程度。

从信号处理角度来看：

• 在源端使用滤波器以衰减信号，这种方式犹如在干扰源头设置一道屏障，通过滤波器的频率选择特性，削弱可能引发场耦合的信号强度，从而降低对接收电路的潜在干扰。例如，对于高频噪声信号，可采用低通滤波器进行滤除，使传输到接收端的信号更加纯净。
• 在接收端使用滤波器以衰减信号，这是在信号接收的最后一道关卡进行干扰抑制。即使源端信号存在一定干扰，接收端滤波器也能进一步优化信号质量，保障接收电路接收到的信号符合正常工作要求。

从电路布局与物理位置方面考量：

• 增加距离以减小耦合，依据场强与距离的平方反比关系，适当拉开源与接收电路之间的距离，能够显著降低场的相互作用强度。在 PCB 布局时，合理规划各功能模块的位置，将易受干扰的接收电路与可能产生干扰的源电路保持足够的间隔，是一种简单而有效的抗干扰策略。
• 降低源和 / 或接收电路的天线效果以减小耦合，通过优化电路走线、减少回路面积等方式，降低电路的天线特性，减少其对电磁场的感应与辐射能力，从而降低场耦合的发生概率。
• 将接收天线与发射天线垂直放置以减小耦合，利用天线的方向性特点，当接收天线与发射天线垂直时，两者之间的耦合程度相对较小。在 PCB 设计中，对于涉及无线通信或射频功能的部分，合理安排天线的方向与位置，可有效减少不同天线之间的相互干扰。
• 在接收天线与发射天线之间加屏蔽，屏蔽材料能够阻挡电磁场的传播，在两者之间构建一道隔离带，防止场的相互干扰。常见的屏蔽材料如金属薄板或屏蔽罩，在 PCB 设计中可根据实际需求进行合理应用。

从电路阻抗匹配与参考平面设计出发：

• 减小发射及接收天线的阻抗来减小电场耦合，不过如前文所述，静电放电通常同时涉及电场和磁场，此操作在改善电场抗扰度的同时会降低磁场抗扰度，所以不能单纯依赖此方法解决静电放电问题。
• 增加发射或接收天线之一的阻抗来减小磁场耦合，与减小阻抗的方法相反，该操作会对电场抗扰度产生负面影响，同样不能作为独立的完善解决方案。
• 采用一致的、低阻抗参考平面（如同多层 PCB 设计所提供的）耦合信号，使它们保持共模方式。这种方法能够为信号提供稳定的参考电位，减少信号传输过程中的电位差，降低因电位差引发的场耦合问题，同时有助于保持信号的共模特性，提高抗干扰能力。

在实际的 PCB 设计实践中，若能确定电场或磁场在干扰中占据主导地位，应用减小或增加天线阻抗的方法（即上述方法 7 和 8）可能会取得一定的效果。但由于静电放电的复杂性，多数情况下电场和磁场同时存在且相互影响。因此，综合运用多种方法才是提升 PCB 抗静电放电干扰能力的关键。无论是电场还是磁场干扰，使用在源端或接收端加滤波器（方法 1 和 2）、增加距离（方法 3）、降低天线效果（方法 4）、天线垂直放置（方法 5）、加屏蔽（方法 6）以及采用一致的、低阻抗参考平面（方法 9）等方法，都能够在不同程度上取得成效。总体而言，PCB 设计针对静电放电电流产生场效应的解决方法，应着重基于方法 3 至 6 以及方法 9 的综合运用。通过科学合理地规划 PCB 布局、精心设计电路结构以及优化信号处理方式，能够最大程度地降低场耦合的影响，确保 PCB 在静电放电环境下稳定可靠地工作，为电子产品的高性能运行奠定坚实的基础。
