如何避免电源线路板设计中的电感饱和？

在线路板设计中，DC / DC 电源是一个关键部分，而电感作为 DC / DC 电源中的重要组成元件，其性能和状态对整个线路板的稳定运行起着至关重要的作用。在设计线路板时，选择电感需要综合考虑诸多因素，如电感值、DCR（直流电阻）、尺寸以及饱和电流等。其中，电感的饱和特性常常容易被人们误解，进而给线路板设计和电路运行带来麻烦。本文将深入探讨电感达到饱和的过程、饱和对电路的影响，以及在实际线路板设计中检测电感饱和的有效方法。

电感饱和的原因

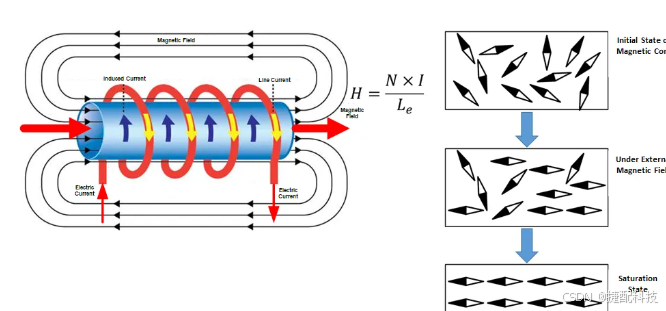

要了解电感是如何达到饱和的，我们可以参考图 1 以及下面的电感饱和步骤。在设计线路板时，当电流通过图 1 中的线圈时，线圈会产生磁场。此时，磁芯在磁场的作用下开始被磁化，其内部的磁畴会缓慢地发生旋转。随着磁场的不断作用，当磁芯被完全磁化后，磁畴的方向会与磁场方向完全一致。在这种情况下，即便再添加外部磁场，磁芯内也不再有可旋转的磁畴，此时电感就达到了饱和状态。

我们再来看电感和磁导率（μ）之间的关系。在线路板设计的实际应用中，当电感饱和后，磁导率会大幅减小，这直接导致电感值大幅降低，进而使电感失去抑制电流的能力，严重影响电路的正常运行。

判断电感饱和的技巧

在实际的线路板设计和电路调试过程中，判断电感饱和的方法主要分为两大类：理论计算和实验测试。图 3 对这些方法进行了总结。

理论计算

计算磁通密度

这种方法适用于在进行线路板设计时，采用磁芯来设计电感的场景。在设计过程中，我们需要明确磁芯的参数，包括磁路长度（lE）和有效面积（AE）。同时，磁芯的类型也决定了相应的磁材等级，不同的磁性材料必须对磁芯损耗和饱和磁通密度进行相应的规定。

有了这些详细资料，我们就可以依据实际的线路板设计方案，通过特定的公式计算出最大磁通密度。图 5 展示了最大磁通密度的计算公式。

在实际计算中，为了简化过程，我们可以用 µI 代替 µR。然后，将计算得出的磁通密度与磁性材料的饱和磁通密度进行比较，以此来判断设计的电感是否存在饱和风险。

当我们在设计线路板电路时，采用现有电感来搭建电路，就可以运用这种方法。需要注意的是，不同的电路拓扑结构下，电感电流的计算公式也有所不同。

以开关模式变换器 MP2145 为例，我们可以根据特定的公式计算电感电流，并将计算结果与电感的规格进行对比，从而判断电感是否会达到饱和状态

实验测试

通过电感电流波形判断电感是否饱和

这是工程师在实际线路板设计工作中最常用且最实用的方法。

我们以 MPSmart 仿真工具为例，以 MP2145 为具体对象进行说明。从仿真波形中我们可以清晰地看到，当电感不饱和时，电感电流呈现出具有一定斜率的三角波形态。而当电感达到饱和时，电感电流波形会出现明显的失真，这种失真正是由于饱和后电感值降低所引起的。

在实际操作中，我们可以通过观察电感电流波形中的失真情况，来准确判断电感何时达到饱和。图 8 展示了 MP2145 评估板上实际测得的波形，从中可以明显看出，当电感饱和后，波形出现了显著的失真，这与仿真结果高度相符。

在某些复杂的线路板设计场景中，如果我们不清楚系统的核心模型，那么确定电感的饱和电流可能会比较困难。而且，有时候测量电感电流也并非易事，因为可能需要将电感从 PCB 上部分抬起才能测量其电流。

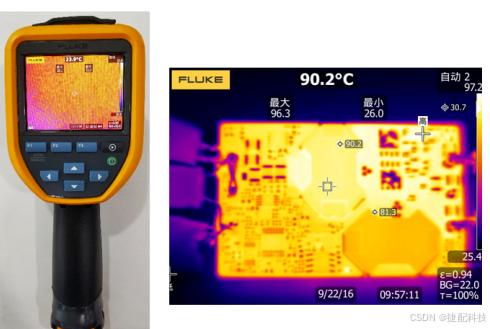

在这种情况下，我们可以采用另一种实用的技巧。使用热像仪测量电感的温度，如果测量得到的温度明显超出了设计预期，那么这很可能表明电感已经饱和。此外，我们还可以将耳朵靠近电感，如果能听到电感发出声音，这也可能意味着它已经达到了饱和状态。

在进行线路板设计，尤其是涉及带电感的电源设计时，避免电感饱和是非常重要的。本文详细介绍了导致磁饱和的一些物理特性，给出了为电路选择合适电感值的公式和电感饱和时的电流波形图，同时还提供了在实际应用中观察电感是否饱和的多种实用技巧，希望能为线路板设计工程师们提供有价值的参考。
