多层压合PCB的六大核心优势与制造全流程

一、多层压合PCB的核心优势

1. 高密度布线能力
   多层压合PCB通过层间互连技术实现三维布线，布线密度比双面板提升3-5倍。8层板的布线通道可达4层板的2倍，支持BGA封装器件0.4mm间距引脚设计。

2. 电磁干扰抑制
   采用"信号层-地平面-电源层"交替布局，辐射噪声降低12-15dB。地平面覆盖率＞85%时，信号串扰减少60%。

3. 短路风险控制
   压合工艺使层间介质厚度误差＜±5%，配合激光钻孔技术，孔壁铜厚均匀性达到±3μm，短路率降至0.02%以下。

4. 紧凑结构设计
   32层板的厚度可控制在3.2mm以内，相比分立式模块方案节省空间70%。手机主板采用10层HDI设计，面积缩小至5cm×5cm。

5. 信号完整性保障
   特性阻抗控制精度±5%，支持56Gbps高速信号传输。差分对长度匹配误差＜2mil，时延抖动降低40%。

6. 热管理优化

   铝基板导热系数达2.2W/m·K，配合0.3mm直径散热过孔阵列，芯片结温降低18℃。

​

二、多层压合PCB制造全流程

1. 材料准备阶段
   • 芯板选择：常规电路用FR-4（Tg值≥140℃），高频电路选Rogers RO4350B（介电常数3.48）

• PP预浸料：1080型号树脂含量65%，用于4-6层板；2116型号用于8层以上板

1. 内层图形制作

2. 铜箔粗化处理：表面粗糙度Ra=3-5μm增强结合力

3. 干膜贴覆：25μm厚度干膜，曝光能量80mJ/cm²

4. 酸性蚀刻：蚀刻因子＞3.0，线宽公差±10%

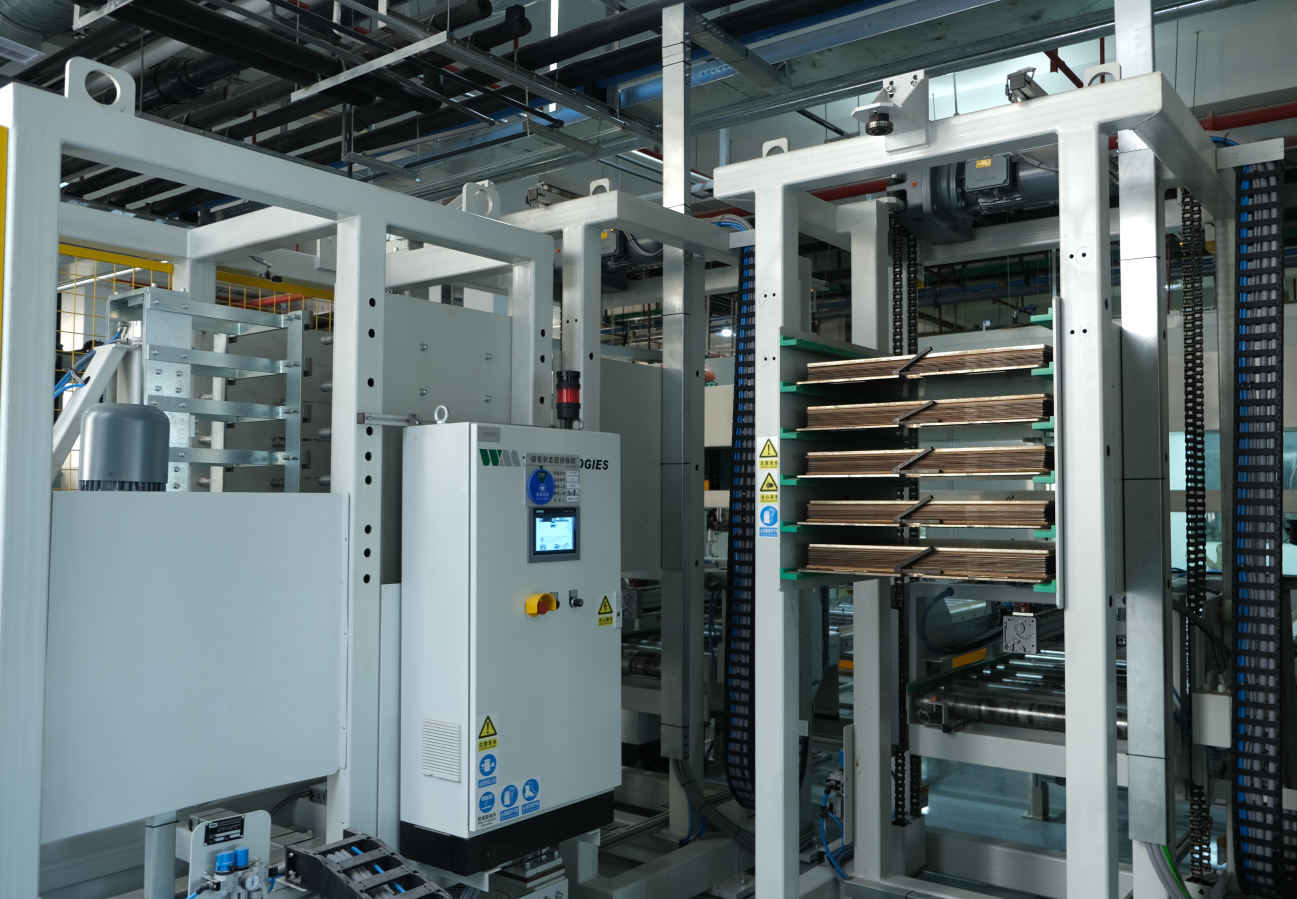

5. 层压成型工艺
   • 定位方式：4孔铆合定位（精度±25μm）或X射线对位（精度±15μm）

• 压合参数：

• 温度：175℃±2℃

• 压力：350psi±10%

• 时间：120分钟（含升温/保温/冷却）

1. 钻孔与金属化
   • 激光钻孔：0.1mm微孔加工，位置精度±15μm

• 化学沉铜：孔内铜厚≥0.8μm，背光等级9级

• 电镀铜：孔壁铜厚≥25μm，均匀性＞90%

1. 外层图形制作
   • LDI曝光：5μm对位精度，支持3/3mil线宽线距

• 图形电镀：铜厚增至35μm，锡厚5-8μm

1. 表面处理工艺
   | 工艺类型 | 厚度范围 | 适用场景 |
   | ENIG     | Ni 3-5μm/Au 0.05-0.1μm | 高可靠性BGA |
   | 沉银     | 0.1-0.3μm | 低成本消费电子 |
   | OSP      | 0.2-0.5μm | 短期存储产品 |

三、关键设计规范

1. 层压结构设计
   • 4层板推荐：Top-Gnd-Pwr-Bottom

• 6层板优化：Signal-Gnd-Signal-Pwr-Gnd-Signal

• 8层板方案：Signal-Gnd-Signal-Pwr-Gnd-Signal-Pwr-Bottom

1. 阻抗控制要求
   • USB3.0差分对：90Ω±10%

• DDR4信号线：单端40Ω，差分80Ω

• HDMI传输线：100Ω±5%

1. 散热设计规范
   • 热过孔阵列：0.3mm孔径，间距1.5mm

• 铜箔厚度：内层2oz，外层3oz

• 散热焊盘：直径＞器件尺寸20%
