PCB四层板电磁兼容性测试实战指南

一、辐射发射测试:电路板的"广场舞大赛"

测试场地选择:

3米法电波暗室(电磁波的"KTV包间")

转台和天线架设(给PCB安排"个人写真拍摄")

趣闻:某次测试时发现主要辐射源居然是工程师忘记取下的金属眼镜框...

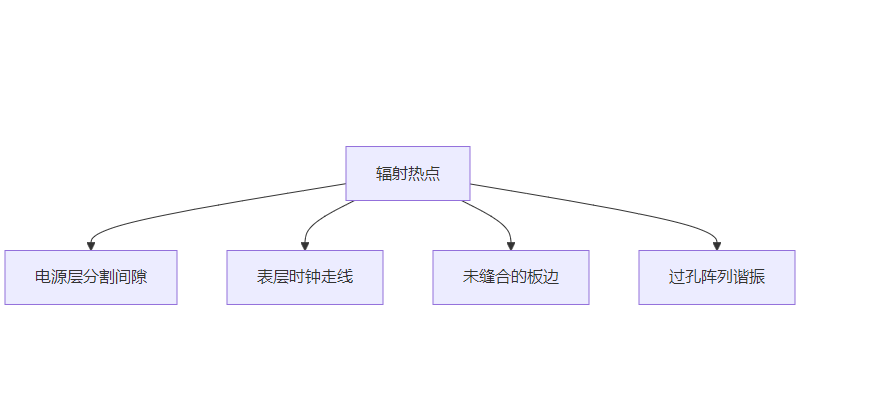

四层板专属技巧:

实测骚操作:

把板子旋转360°就像烤羊肉串(找出最大辐射方向)

测试不同供电状态(让板子表演"变脸"绝活)

二、传导骚扰测试:电源线的"告密者"

LISN网络登场:

这个神秘盒子能抓住电源线上的"小辫子"

测试结果往往让电源工程师想"原地消失"

四层板经典问题:

电源层阻抗过高(像堵塞的血管)

去耦电容"出工不出力"

地平面被分割得支离破碎

三、抗扰度测试:电路板的"压力面试"

ESD静电测试:

用静电枪对板子(8kV起步)

观察是否会出现(死机/复位)

EFT电快速脉冲:

像给板子做"心脏除颤"

优秀设计:面不改色

糟糕设计:直接(重启)

辐射抗扰度:

把板子放进"微波炉"(其实是GTEM小室)

10V/m场强起步(考验定力的时刻)

四、四层板优化"急救包"

层叠结构检查:

推荐配置:信号-地-电源-信号

避免把电源和地层放在外层(除非想做天线)

关键走线防护:

时钟线要像VIP一样有"保镖"(地线伴随)

敏感信号别在板边"裸奔"(除非想接收宇宙射线)

过孔阵列妙用:

在板边布置"铜纽扣"(实际上是接地过孔阵列)

间距<λ/20(λ是最高关注频率波长)

滤波技巧:

电源入口放"守门员"(π型滤波器)

IO接口装"安检门"(共模扼流圈)

五、测试报告"读心术"

频谱图分析:

尖峰=时钟谐波(像心电图里的早搏)

包络=开关电源噪声(如同背景噪音)

失败整改三步走:

定位:近场探头像"金属探测器"

抑制:铜箔胶带是"创可贴"

根治:改版设计要"刮骨疗毒"
