PCB孔加工全流程可靠性防线解析

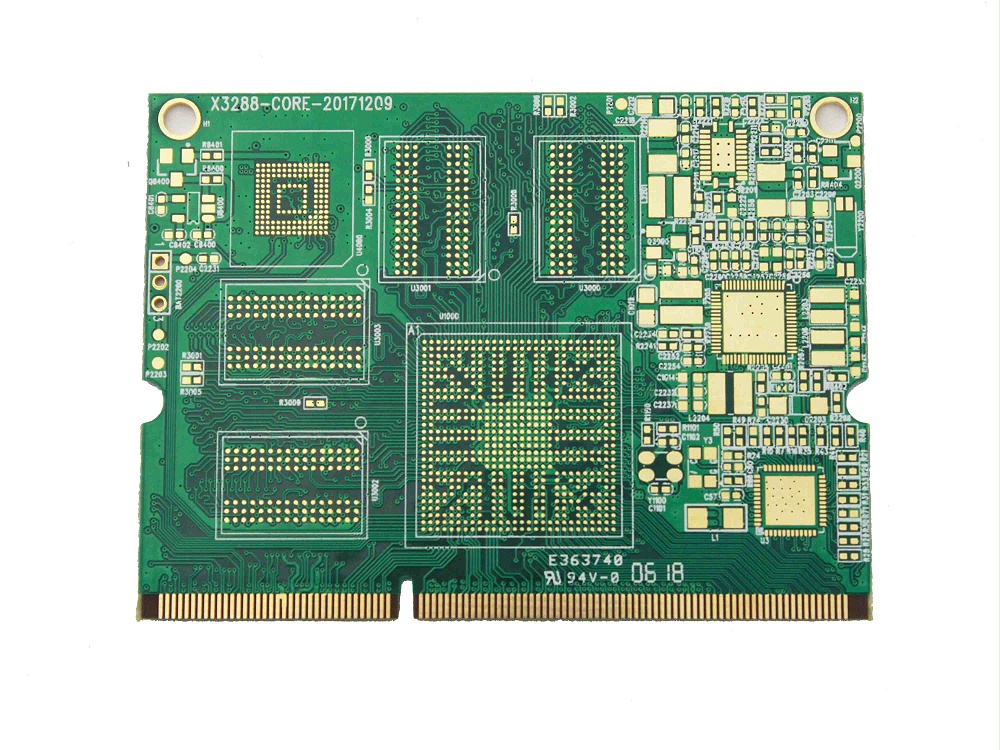

PCB上的孔看似简单,实则暗藏工艺玄机。一个设计不当的孔可能导致虚焊、断路甚至批量报废。今天我们以钻孔、电镀、孔环三大环节为核心,拆解加工流程中的技术要点与设计避坑指南。

一、孔加工三部曲:从钻孔到电镀的生死线

1. 钻孔:尺寸与工艺的博弈

  • 完成尺寸与钻孔增量
    设计图纸标注的孔径为成品尺寸(如0.8mm),实际钻孔需额外增加2-4mil(0.05-0.1mm)。例如1oz铜厚需预留0.08mm镀层空间,防止孔壁铜薄导致断裂。

  • 工艺选择指南

    孔径范围推荐工艺成本系数适用场景>0.15mm机械钻孔1.0电源板、连接器0.05-0.15mm激光钻孔3.5BGA、HDI板<0.03mm化学腐蚀5.0射频微带线CEM板材冲孔2.0低成本单面板

2. 三大后处理工序

  • 去毛刺
    钻孔后铜箔边缘会形成0.02-0.05mm毛刺,需用砂轮或化学蚀刻清除。毛刺残留会导致相邻孔短路(某厂因未去毛刺导致30%返工)。

  • 去有机污染(Desmear)
    钻孔摩擦产生的树脂熔渣会覆盖内层铜箔断面,需用高锰酸钾溶液去除。残留物会使镀铜层厚度不均(实测减少30%时漏电流激增)。

  • 凹蚀(Etchback)
    通过酸蚀刻去除孔壁周围0.01-0.03mm树脂,暴露内层铜平面。凹蚀不足会导致孔环与内层断开。

3. 电镀:铜与锡的攻防战

  • 镀铜厚度
    电流密度20ASF下电镀1小时可达1.5mil,但需控制厚度均匀性(同一板差异≤±15%)。

  • 镀锡保护
    锡层厚度0.8-1.2mil,可防止后续蚀刻攻击孔壁铜。但高温回流焊时锡会熔化,需确保孔环宽度≥0.15mm(否则锡流入孔内)。

二、设计避坑:从理论到实战的五大铁律

1. 孔环宽度:生死线不能破

  • 最小环宽公式
    环宽 = 镀铜厚度 × 2 + 0.1mm(安全余量)
    例如1oz铜厚(35μm)需环宽≥0.12mm。

  • 失效案例
    某0.4mm间距BGA板因环宽设计为0.08mm,导致80%孔环断裂,返工成本超50万元。

2. 孔径种类:少即是多

  • 控制原则
    单板孔径种类≤10种,优先使用0.1mm/0.15mm/0.2mm等标准尺寸。

  • 成本对比
    每增加一种孔径,加工成本上升8%-12%(因需更换钻头/调整参数)。

3. 公差标注:双向约束更可靠

  • 推荐标注方式
    Φ0.8±0.1mm(替代单一上限)
    允许±0.1mm公差可降低20%的加工报废率。

4. 材料适配:板材决定工艺

板材类型推荐孔径禁用工艺FR40.1-2mm冲孔CEM-10.3-1.5mm激光钻孔铝基板>0.5mm化学腐蚀

5. 特殊场景应对策略

  • 高频板:孔径>0.2mm,环宽≥0.2mm(减少趋肤效应损耗)

  • 大电流板:孔径=电流/30A(如20A电流需≥0.67mm孔径)

  • 盲埋孔:激光钻孔+树脂塞孔,环宽需增加0.05mm

三、风险预警:设计阶段的四大红线

  1. 孔环破出
    环宽<0.1mm时,钻孔偏移1mil即导致铜层断裂(某厂因此损失整批5000片板)。

  2. 电镀空洞
    孔径>1mm时,电镀铜厚度不足1mil的概率增加300%。

  3. 树脂残留
    未彻底去污的孔壁,漏电流可达正常值的5倍以上。

  4. 机械应力
    过孔密集区域(>50个/cm²)需增加0.2mm环宽防开裂。
