PCB板线路腐蚀是电子设备常见的“隐形杀手”,轻则导致信号干扰,重则直接报废。本文从清洗修复到日常防护,手把手教你解决腐蚀难题。
一、腐蚀后清洗修复关键步骤
-
断电与拆解
• 断电是前提:清洗前必须断开电源,取出电池,防止短路或触电风险。
• 敏感元件保护:拆下IC、电容等精密元件单独存放,避免清洗液腐蚀。
-
腐蚀物清除
• 轻度腐蚀:用软毛牙刷蘸无水酒精轻刷表面,去除氧化层(类似擦眼镜布)。
• 顽固腐蚀:使用稀释的磷酸(浓度5%-10%)浸泡10分钟,再用超声波清洗机震动去除残留。
-
干燥与检测
• 彻底干燥:用氮气枪吹干缝隙水分,或放入80℃烘箱烘干2小时。
• 通电测试:修复后需测试电路导通性,用万用表检测断点是否恢复。
-
防护补强
• 涂覆三防漆:在修复区域喷涂丙烯酸三防漆,隔绝水汽和灰尘。
• 补焊加固:对断裂线路用0.8mm焊锡丝补焊,焊点涂抹抗氧化膏。
二、不同腐蚀场景的应对方案
场景1:铜箔边缘氧化
• 表现:电路板边缘铜层发黑、起皮。
• 处理:用细砂纸(2000目)打磨氧化层,露出光亮铜面后涂覆抗氧化剂。
场景2:焊点腐蚀
• 表现:焊盘发绿、引脚粘连。
• 处理:用烙铁加热至350℃,用吸锡带清除旧焊料,重新镀锡(使用含松香的焊锡膏)。
场景3:大面积线路断裂
• 表现:多层板内层线路断路。
• 处理:采用化学镀铜工艺,在断裂处沉积0.02mm铜层,再用飞线临时连接。
三、专业级防护措施
-

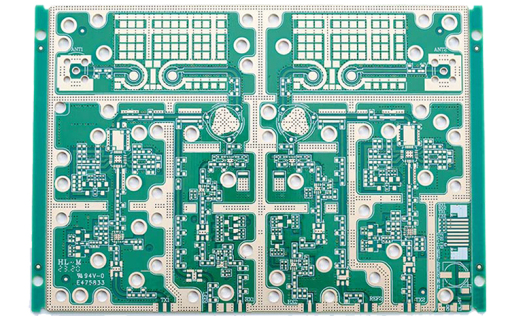

材料选择
• 基材升级:潮湿环境选用聚四氟乙烯(PTFE)基板,耐湿性提升50%。
• 表面处理:沉银工艺比喷锡工艺抗氧化性高3倍,适合长期存储。
-
工艺优化
• 真空层压:采用10层板真空层压技术,气泡率<0.1%,杜绝水汽侵入通道。
• 激光直接成型(LDS):在注塑件上直接激光雕刻线路,避免传统腐蚀工艺损伤。
-
环境控制
• 湿度管理:仓储环境保持RH<30%,温度20-25℃(参考军工标准MIL-STD-810)。
• 防静电措施:使用1MΩ-10GΩ阻抗的防静电工作台,避免电荷累积腐蚀。
四、日常维护技巧
-
清洁规范
• 频率:工业设备每月清洁1次,消费电子每季度1次。
• 工具:推荐使用pH6.5-7.5的中性清洗剂,避免强酸强碱。
-
寿命监测
• 加速老化测试:85℃/85%RH环境下持续运行1000小时,检测腐蚀情况。
• 电化学检测:通过SKPFM(扫描开尔文探针力显微镜)监测局部电势差。
-
应急处理
• 突发腐蚀:发现白色盐渍立即用去离子水冲洗,5分钟内涂抹防护剂。
• 进水事故:断电后倾斜放置,用吸水纸吸干表面,48小时内完成干燥处理。
从选材到工艺,从设计到维护,系统化防护才能让电路板"青春永驻"。关注我们,获取更多电子制造硬核知识。
