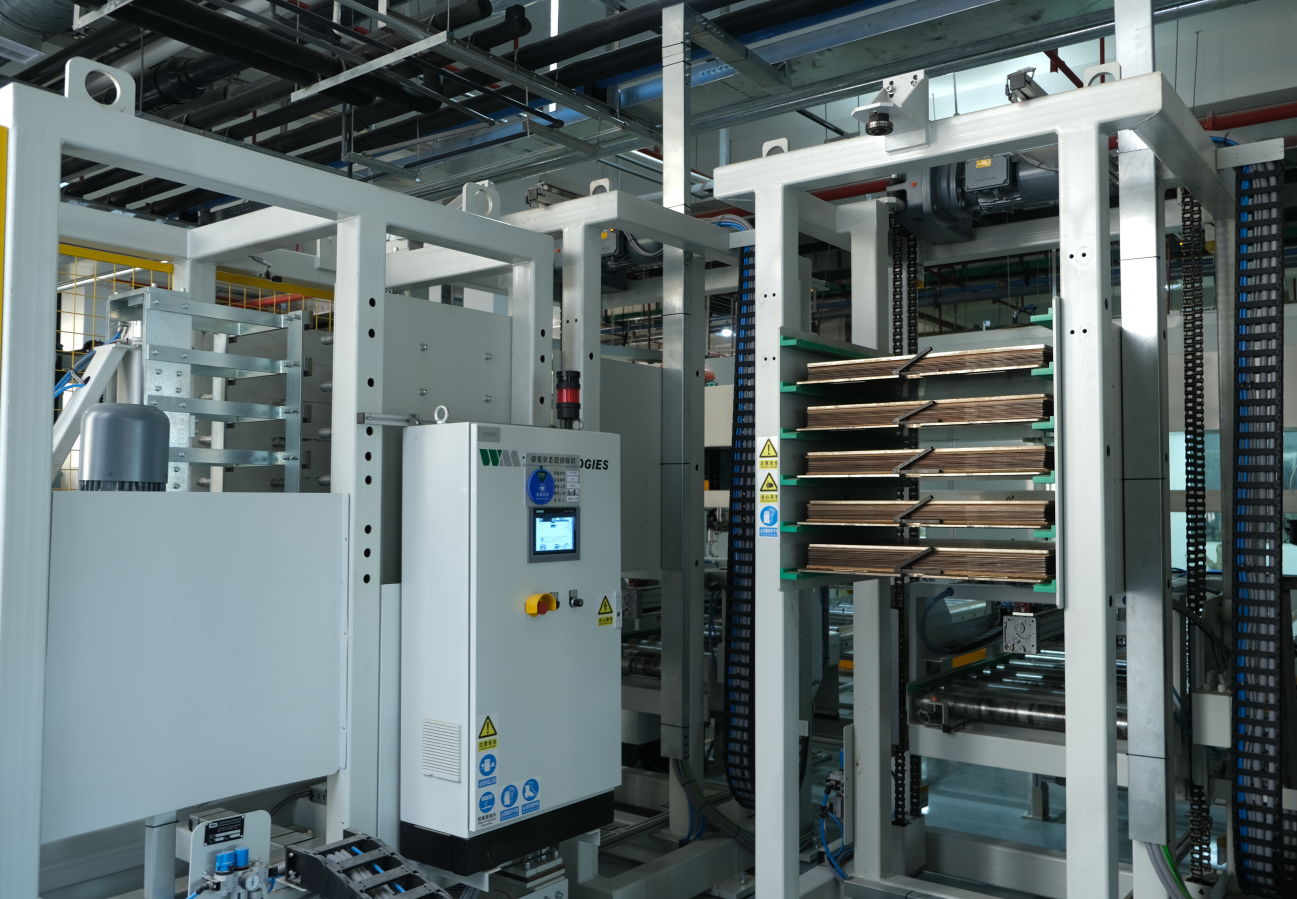

六层板压合工艺温度与压力平衡

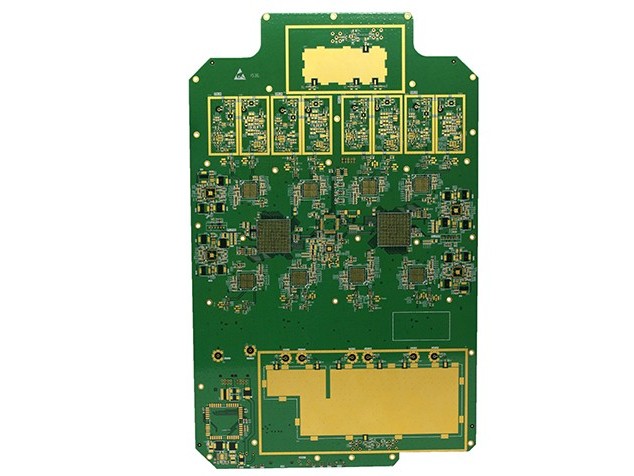

六层PCB压合工艺中，温度与压力稍有偏差就会导致层间分层、气泡等问题。

一、温度控制：树脂流动的“黄金窗口”

1. 升温速率要稳
   • 前期慢升温：0-140℃阶段控制在2-4℃/分钟，避免树脂流动过快产生空洞。

• 后期快固化：140-180℃阶段可提升至5-8℃/分钟，确保树脂充分交联。

1. 恒温段是关键
   • 时间要充足：180℃恒温至少60分钟，让树脂完全固化（参考凝胶时间140-190秒）。

• 温度波动控制：±1℃误差内，防止局部固化不均导致分层。

1. 降温不能急
   • 阶梯式冷却：先以5℃/分钟降至120℃，再自然冷却至室温，减少热应力。

• 冷压保压：冷却阶段保持50-100PSI压力，避免板件翘曲。

二、压力控制：填胶与排气的“平衡术”

1. 分段加压更科学
   • 初压（吻压）：50-100PSI排出挥发物，时间10-15分钟。

• 主压：200-300PSI确保树脂填满层间空隙，时间30-60分钟。

• 终压：50PSI低压固化，防止过压导致铜箔变形。

1. 压力分布要均匀
   • 真空辅助：抽真空至-80kPa，消除气泡（多层板必备）。

• 传感器监控：每块压板安装4个压力传感器，实时校准压力偏差。

1. 材料适配原则
   • 半固化片选型：1080材料用200-250PSI，7628材料需300-400PSI。

• 铜箔厚度影响：1oz铜需压力降低10%，避免压溃内层线路。

三、温度与压力的协同优化

1. 树脂流动期匹配
   • 温度到160℃时加压：此时树脂流动性最佳，压力需在2小时内逐步升至目标值。

• 压力-温度曲线：绘制实时曲线，确保两者同步变化（如每升温10℃压力增加50PSI）。

1. 异常情况处理
   • 分层预警：压力稳定但层间出现间隙，立即补压至目标值并延长恒温时间。

• 气泡排查：压力正常但板面有气泡，检查真空泵是否漏气或树脂挥发物超标。

四、经验：避开三大坑
坑1：温度过高烧焦树脂
• 表现：板面发黑、铜箔脱落。

• 对策：180℃以上每分钟降温2℃，并检查加热管是否老化。

坑2：压力不足导致缺胶
• 表现：切片显示层间有空白区。

• 对策：增加预压时间至20分钟，或更换高流动度半固化片（如1080）。

坑3：冷却过快板件变形
• 表现：板弯曲度＞0.5mm。

• 对策：使用均温板冷却，温差控制在±3℃以内。

五、设备与工艺验证

1. 设备校准
   • 每月用标准铝块校准压力传感器，误差超过±2%立即维修。

• 每季度更换加热带，防止局部过热。

1. 工艺验证
   • 小批量试压：新参数先做5-10片试板，切片检测层间结合力。

• 数据记录：保存每批次的温度-压力曲线，用于追溯质量问题。

​
