PCB制造的压合设备原理与应用

PCB压合设备是决定电路板层间结合强度与可靠性的核心装备。一台好的压合机，既要像“铁拳”般提供稳定压力，又要如“暖炉”般精准控温。

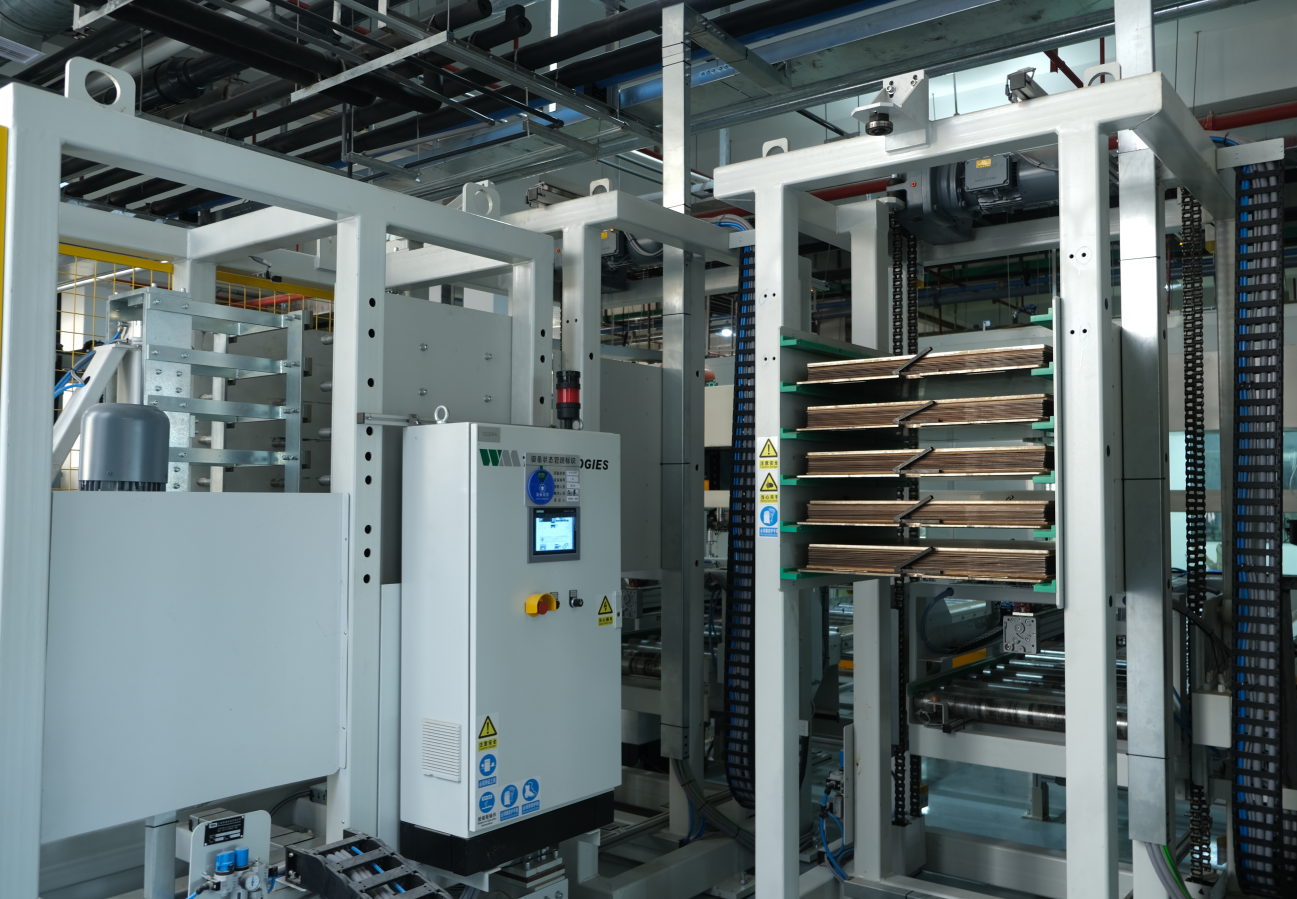

一、压合设备类型：选对工具才能事半功倍
1. 液压压合机：力量型选手
• 工作原理：通过液压系统施加压力（最高可达500吨），适合大批量生产。

• 优势：压力稳定，适合厚铜板（＞3oz）和多层板压合。

• 局限：占地面积大，能耗高（每小时耗电约30度）。

2. 真空压合机：精密控场专家
• 核心技术：抽真空至-90kPa，消除层间气泡（某厂使用后分层率从8%降至1%）。

• 适用场景：高频高速板、HDI板等对平整度要求高的产品。

3. 伺服压合机：智能调控先锋
• 技术亮点：伺服电机实时调节压力（精度±0.5%），支持多段压力曲线。

• 案例：某高端载板厂采用后，0.1mm微孔填铜良率提升25%。

4. 热压罐：特殊工艺利器
• 应用领域：金属化孔压合、陶瓷基板封装。

• 工作温度：可达300℃，压力维持10-15MPa。

二、设备核心参数：影响压合质量的三大指标
1. 温度控制精度
• 行业标准：±1℃（高端设备可达±0.5℃）。

• 实测数据：温度波动每增加1℃，树脂流动速度变化12%。

2. 压力均匀性
• 测试方法：在压板四角放置压力传感器，偏差应＜5%。

• 常见问题：某厂因压力不均导致板弯曲度超0.3mm，返工成本增加40%。

3. 真空度维持能力
• 关键参数：漏率≤5Pa/min（真空压合机标准）。

• 维护要点：每月更换真空泵油，检查密封圈老化情况。

三、选型避坑指南：避开90%的常见误区
1. 按产品类型选设备

产品类型推荐设备类型压力范围消费电子板液压压合机100-200吨汽车电子板真空伺服压合机200-300吨航天级多层板热压罐+真空系统300-500吨

2. 生产规模匹配方案
• 小批量（＜500片/月）：选择模块化压合机，支持快速换型。

• 中批量（500-5000片/月）：液压机+真空系统组合性价比最优。

• 大批量（＞5000片/月）：全自动连压线，减少人工干预。

3. 预算分配技巧
• 设备成本占比：主机60%、温控系统20%、真空系统15%、其他5%。

• 省钱重点：优先投资真空系统和压力均匀性控制模块。

四、维护保养：延长设备寿命的关键
1. 日常维护三件事
• 清洁导柱：每班次用无水乙醇擦拭，防止氧化卡顿。

• 检查密封圈：每500小时更换一次，避免漏气。

• 校准传感器：每月用标准砝码校准压力传感器。

2. 常见故障处理

故障现象可能原因解决方案压力波动大液压油污染更换滤芯+过滤油液真空度不达标泵油含水更换真空泵油（ISO VG32）温度不均匀加热管老化更换镍铬合金加热管

3. 延寿秘籍
• 环境控制：车间湿度保持40%-60%，温度20-25℃。

• 负载管理：避免连续工作超12小时，停机冷却30分钟。
