PCB板正反面设计的7大核心差异

一、颜色与标识差异

PCB板正面多采用深绿色或白色阻焊层，背面常见浅绿色或灰黑色。正面作为外部可见面需考虑美观，深绿色能有效降低强光反射，保护工程师视力。背面颜色注重安全性，浅色系便于检查线路缺陷。

正面的元件编号、焊盘定位标识更完整，包含丝印字符和定位标记。背面标识简化，仅保留必要参数，如生产批次和认证信息。

二、结构尺寸差异
背面板尺寸通常比正面大0.2-0.5mm。原因包括：

1. 背面需预留焊盘标号空间

2. 加强抗拉强度设计

3. 多层板压合公差补偿
   特殊场景（如汽车电子）会采用等尺寸设计，通过内层挖槽平衡应力。

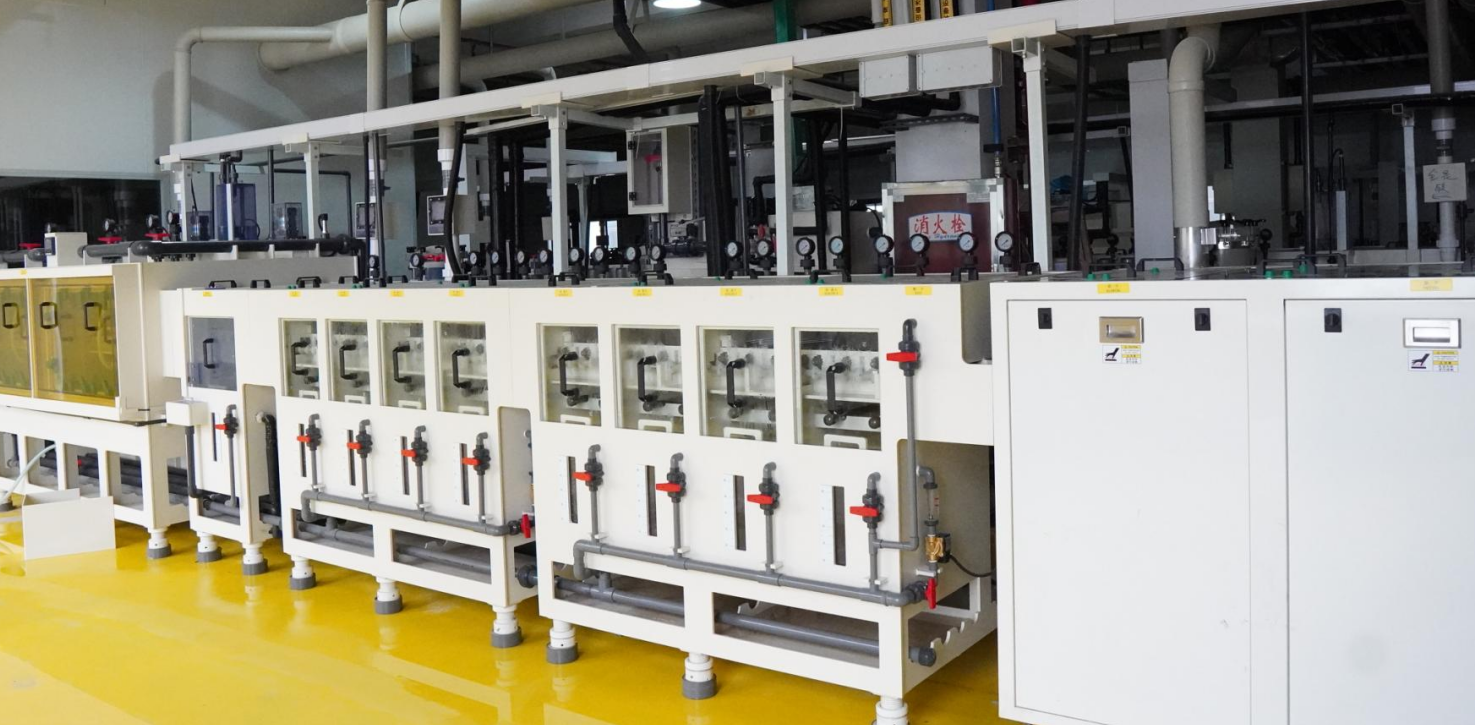

三、生产工艺对比

工艺环节正面处理背面处理图形转移直接印刷曝光（精度±25μm）干膜压合工艺（精度±35μm）蚀刻控制碱性蚀刻（侧蚀＜5μm）酸性蚀刻（侧蚀＜8μm）表面处理沉金/OSP（厚度0.05-0.2μm）化锡/喷锡（厚度1-3μm）

背面生产增加2-3道工序，成本比正面高15%。

​

四、电路设计特性

1. 连接方向
   正面线路开口朝上，采用45°走线角减少反射。背面板线路内收，走线角提升至60°增强机械强度。

2. 焊盘密度
   正面焊盘密度是背面的2-3倍，BGA区域达40个/cm²。背面焊盘间距≥0.3mm，防止波峰焊连锡。

3. 复杂度控制
   正面优先布局：
   • 大型IC（如FPGA/BGA）

• 高频信号线（阻抗控制±5%）

• 散热器件（需开窗设计）

背面适合布置：
• 测试点（直径≥0.8mm）

• 跳线电阻

• 低频电源线

五、可靠性设计要点

1. 热应力平衡：正面元件集中区背面需加厚铜层（2oz）

2. 防静电设计：正面接地环宽度≥0.5mm，背面增加放电齿

3. 机械加固：背面四角设置1.5mm加强筋

4. 散热优化：正面发热器件对应背面布置散热过孔阵列（孔径0.3mm，间距1mm）

六、检测标准差异

检测项目正面标准背面标准阻焊厚度15-25μm20-30μm铜箔附着力≥1.5N/mm≥1.2N/mm阻抗测试100%全检抽样检测（10%）耐电压测试3000V/60s1500V/30s。
