PCB喷锡工艺：原理、特点与选型解析

PCB电路板长期暴露在空气中容易氧化，影响焊接性能和可靠性。因此，表面处理工艺成为保障电路板品质的关键环节。其中，喷锡工艺（HASL）凭借成本低、焊接性能好等优势，成为应用广泛的技术之一。

---

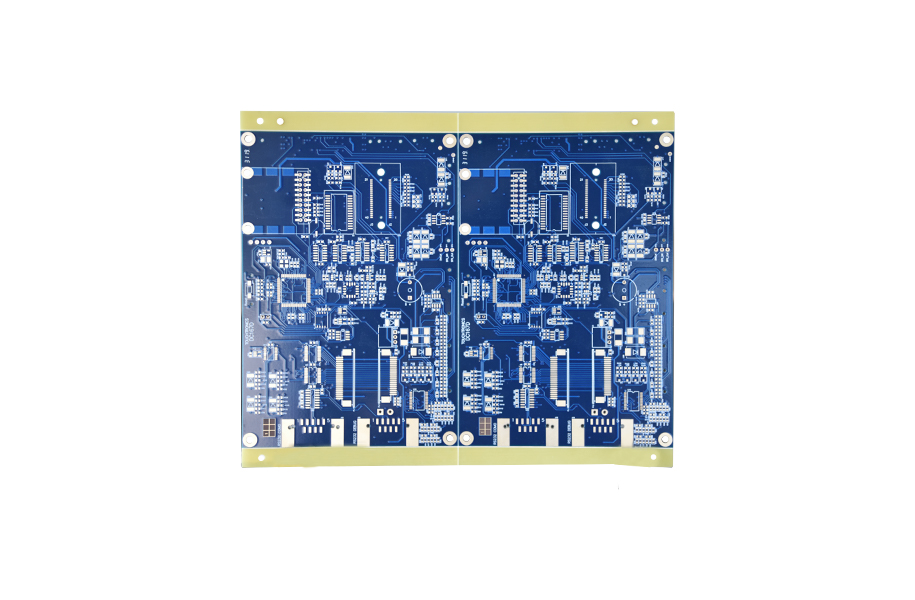

一、喷锡工艺：原理与流程
喷锡，即热风整平（HASL），通过在电路板表面涂覆熔融锡铅焊料，并用高温高压热风整平，形成一层均匀的保护层。这层焊料既能防止铜氧化，又能为后续焊接提供良好基础。

核心流程分为三步：

1. 前处理：用微蚀剂去除铜面氧化物，确保表面洁净。若处理不彻底，会导致锡层附着力不足，引发焊接空洞。

2. 喷锡操作：将电路板浸入熔融焊料（通常为Sn63Pb37合金），随后用热风刀吹平液态焊料。水平式喷锡因镀层均匀、适合自动化生产，成为主流工艺。

3. 后处理：清洗残留助焊剂，避免腐蚀线路。

喷锡时，焊料与铜结合处会形成1-2mil厚的铜锡化合物，风刀需精准控制角度（通常向下倾斜4°）和压力（0.3-0.5MPa），以减少弯月状焊料和桥接问题。

---

二、喷锡工艺的优缺点
优点：
• 成本低：设备投入和材料费用低于沉金、沉银等工艺，适合消费电子等成本敏感领域。

• 焊接性能强：锡层均匀，润湿性好，首次回焊时焊点可靠。

缺点：
• 平整度不足：锡层表面易不平整，导致细间距元器件（如01005封装）焊接困难，锡珠风险高。

• 环保限制：含铅喷锡因铅污染被限制，无铅喷锡虽环保，但熔点更高（约218℃），能耗增加。

• 储存要求严：无铅喷锡板需防潮保存，超过1年后可能因铜锡扩散影响焊接质量。

---

三、有铅喷锡 vs 无铅喷锡

对比项有铅喷锡无铅喷锡环保性含铅，不符合RoHS标准无铅，符合环保法规成本较低较高（需更高工艺控制）熔点183℃（Sn63Pb37）218℃（常见Sn99.3Cu0.7）适用场景普通消费电子、工业设备高端医疗、通信设备

注意：无铅喷锡需搭配镍层阻隔，延缓铜锡化合物生成，提升长期可靠性。

---

四、喷锡工艺的选型建议

1. 适用场景：
   • 推荐：单面板、对成本敏感的消费电子（如充电器、遥控器）。

   • 慎用：高密度互连板（HDI）、BGA封装等需高平整度的场景，建议选择沉金或沉银工艺。

2. 设计注意事项：
   • 板厚＜0.6mm时，喷锡易因受热变形导致锡层过厚，建议改用其他工艺。

   • 多层板需优化热膨胀系数，避免锡层厚度不均。

3. 工艺优化：
   • 捷配PCB通过动态监测锡液流动性，将焊接不良率控制在0.5%以内。

   • 采用碳化硅涂层喷嘴和AI视觉系统，提升喷锡均匀性，减少批次差异。

---

​喷锡工艺作为PCB表面处理的“经典方案”，在成本与性能间找到了最佳平衡点。对于追求性价比的普通电子产品，喷锡仍是可靠选择；而对高精度需求领域，则需结合沉金、OSP等工艺。
