捷配PCB知识科普—六层板层叠设计秘籍

在高速电路设计中，电源完整性就像人体的血液循环系统——一旦供电网络出现波动，整个电路板的性能就会像缺氧的运动员一样"掉链子"。作今天我们就来揭秘六层板设计中平面层与布线层的黄金分配法则，助你打造"电力十足"的硬件产品。

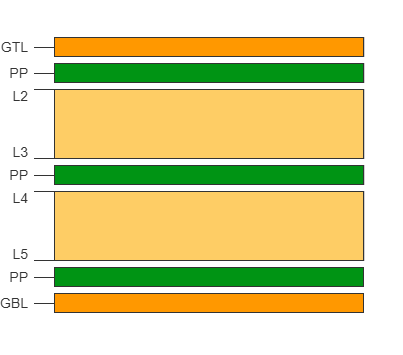

​一、层叠结构：给电源系统搭个"三明治"

六层板的灵魂在于层叠架构设计。

方案A（双地平面护航）
TOP(信号) → GND → 信号 → POWER → GND → BOTTOM(信号)
这种结构让电源层夹在两地平面之间，形成类似三明治的电磁屏蔽结构。实测数据显示，这种布局能使电源阻抗降低40%，特别适合DDR4、PCIe等高速总线设计。

方案B（单地平面优化）
TOP(高速信号) → GND → 电源分割层 → 信号 → 信号 → BOTTOM(大电流)
当成本受限只能使用单地平面时，捷配建议采用"蜂窝式"电源分割。比如将5V、3.3V电源用20mil间距隔离，并在相邻信号层布置铜皮网格作为虚拟地平面，可降低30%的电源噪声。

二、电源层处理：给电流修条"高速公路"

1. 铜箔厚度有讲究
   普通数字电路推荐1oz铜厚，但大电流模块（如电机驱动）需升级到2oz。捷配实验室测试发现，2oz铜箔能使10A电流路径的温升降低8℃。

2. 分割艺术
   在电源层玩"俄罗斯方块"：把12V、5V、3.3V电源划分成独立岛屿，边缘留出50mil隔离带。记得在隔离区打一排接地过孔，形成电磁"护城河"。

3. 去耦电容矩阵
   在BGA封装周围布置"蜂窝状"去耦电容：
   • 0.1μF陶瓷电容间距≤5mm

   • 10μF钽电容按"田字格"布局

   • 在电源入口布置220μF电解电容作为"蓄水池"

三、布线层的"规则"

1. 高速信号专属通道
   将SDRAM时钟线布置在第三层（GND参考层），与电源层保持3倍线距。实测显示，这种安排能使信号抖动减少15ps。

2. 避免"死亡交叉"
   顶层和底层走线要呈正交布局，就像十字路口的红绿灯控制。若必须交叉，可在交叉点下方放置接地铜皮作为"隔离带"。

3. 电源过孔阵列
   大电流路径采用"过孔矩阵"：
   • 每平方厘米布置4个过孔

   • 过孔直径≥0.3mm

   • 孔壁铜厚≥25μm

   这样能降低50%的路径阻抗。

设计检验三板斧

在提交Gerber文件前，务必完成这三个动作：

1. 用SIwave检查电源阻抗曲线（目标阻抗＜0.1Ω）

2. 用HyperLynx做去耦电容仿真优化

3. 用红外热像仪扫描大电流路径温升

记住，好的电源设计就像隐形保镖——平时感觉不到它的存在，但关键时刻绝不会掉链子。
