PCB知识科普之泪滴设计的必要性与精准应用法则

在PCB设计中，是否添加泪滴一直是工程师们的争议点。有人坚持全板添加，有人仅在关键位置使用，甚至有人完全弃用。本文结合工程实践与捷配PCB的制造经验，从功能价值、应用策略到风险管控，全面解析泪滴设计的取舍之道。

一、泪滴的五大核心价值

1. 机械强度提升

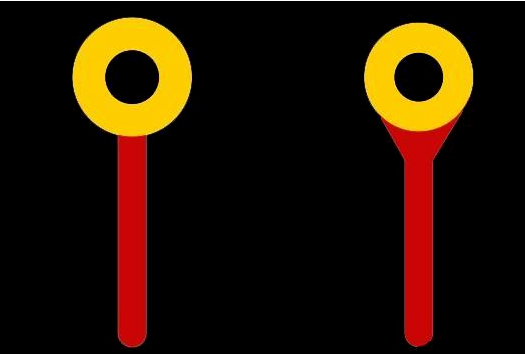

   泪滴通过扩大焊盘与走线的连接面积，将外力冲击分散至整个接触面。例如，在接插件区域，添加泪滴后抗拉强度可提升40%-60%，尤其适用于汽车电子、工业控制器等振动场景。但需注意：过度加固可能引发局部应力集中，建议在关键位置（如接插件、大功率器件）采用梯形或弧形泪滴。

2. 焊盘保护与热应力缓冲
   多次焊接时，0.2mm泪滴过渡区可降低焊盘热膨胀差异导致的应力35%，防止焊盘剥离。捷配PCB实测数据显示，带泪滴的BGA焊点在1000次温循测试中失效概率降低50%。

3. 阻抗平滑过渡
   泪滴使线宽渐变，减少阻抗突变。在1-3GHz频段，适度弧形泪滴可降低阻抗波动15%，但5GHz以上高频场景需谨慎——不当泪滴可能引入0.5dB插损。建议对关键差分对进行仿真验证。

4. 生产良率保障
   钻孔偏移时，泪滴可补偿0.05mm以内的层间错位，降低“破孔”风险。捷配PCB统计显示，添加泪滴后HDI板的良率提升3%-5%。

5. 设计美观优化
   泪滴使走线与焊盘过渡自然，尤其在消费电子产品中提升视觉一致性。但美观性需服从功能需求，避免为追求外观牺牲性能。

二、三类场景的应用策略
1. 必须添加的场景
• 机械应力敏感区：接插件、大电流端子（如电机驱动板），推荐使用圆角或“雪人”型泪滴。

• 维修高频区域：测试点、返修焊盘，防止拆卸时扯断线路。

• BGA逃逸布线：0.5mm间距BGA下方过孔添加微泪滴（扩展量≤0.05mm）。

2. 选择性添加的场景
• 电源滤波电容：在多层板内层连接处采用渐变式泪滴，缓解热变形。

• 低速信号线：线宽＞20mil时可不加，但建议在过孔处局部添加。

• 低成本消费电子：根据板厂工艺调整泪滴尺寸（如钻孔精度低时增大覆盖面积）。

3. 禁止添加的场景
• 高频/毫米波电路：天线馈点、24GHz雷达模块，泪滴可能破坏阻抗连续性。

• 高密度BGA扇出区：0.4mm间距BGA周围空间不足时，优先保证布线密度。

• 柔性电路板：禁用直角泪滴，推荐椭圆过渡结构。

三、三大风险管控要点

1. 阻抗匹配验证
   对射频线、差分对添加泪滴后，需用矢量网络分析仪测试S参数。捷配PCB提供阻抗补偿服务，通过微调泪滴区域线宽（±0.02mm）维持100Ω±5%阻抗。

2. 空间占用平衡
   手机主板等高密度板中，泪滴宽度建议≤走线宽度的1.5倍。例如0.1mm线宽使用0.15mm泪滴，避免占用相邻布线通道。

3. 工艺适配优化
   • HDI板：采用激光切割微泪滴，精度达±0.01mm。

   • 厚铜板：设置泪滴补偿系数（铜厚/3），防止蚀刻不均。

   • 软硬结合板：在弯折区域使用圆弧过渡，避免应力断裂。
