PCB六层板层叠设计：核心优化方案

六层PCB板凭借优异的信号完整性、电源完整性和EMC性能，广泛应用于5G通信、AI服务器、车载电子等领域。合理的层叠结构设计是确保电路板性能的关键，本文结合行业标准与捷配PCB的工程经验，详解六层板典型层叠方案及优化要点。

一、六层板层叠设计原则

1. 信号与参考平面相邻：确保信号层紧邻地平面或电源平面，缩短回流路径，降低EMI风险。

2. 电源地平面紧耦合：电源层与相邻地平面间距≤0.2mm，提升退耦电容效果。

3. 对称叠层结构：避免因层压应力不均导致板翘（目标翘曲度＜0.5%）。

4. 敏感信号优先：时钟、高速差分线优先布置在中间信号层，利用地平面屏蔽干扰。

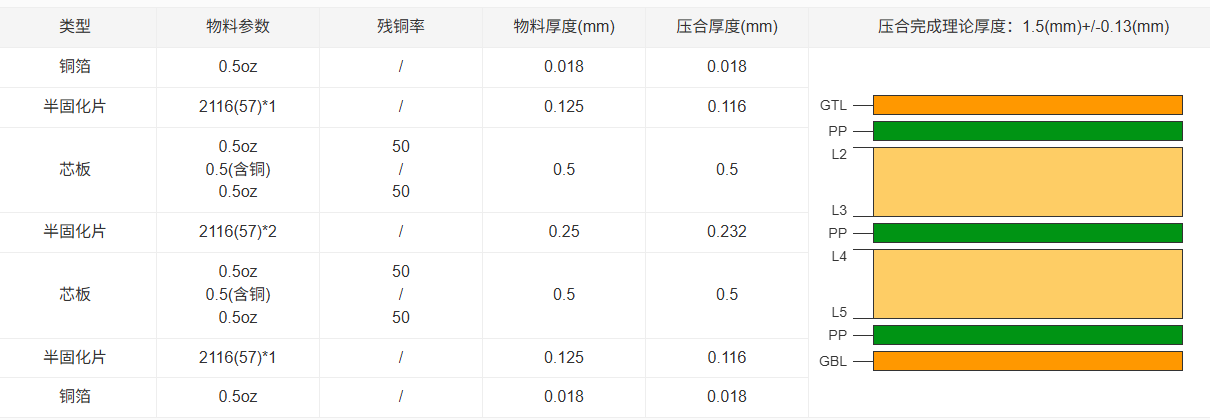

二、典型六层板层叠方案对比
方案一：S-G-S-P-G-S（推荐指数★★★★★）
• 结构：TOP（信号）、GND、S3（信号）、PWR、GND、BOTTOM（信号）

• 优势：

• 3个信号层与3个参考平面交替布局，高速信号（如PCIe、DDR4）可布置在S3层，上下均有地平面屏蔽。

• 电源层与地平面相邻（间距建议8-10mil），退耦电容密度提升40%。

• 适用场景：AI服务器、通信基站、车载控制器等高频高密度场景。

方案二：S-G-P-S-G-S（推荐指数★★★☆☆）
• 结构：TOP（信号）、GND、PWR、S4（信号）、GND、BOTTOM（信号）

• 特点：

• 电源层居中，适合多电压系统（如CPU核心供电+外围电源）。

• S4信号层参考电源平面，需注意阻抗匹配（建议差分线宽/间距4.5/5.5mil，阻抗100Ω±10%）。

• 缺点：电源与地平面分离，退耦效果降低，需额外增加去耦电容。

方案三：S-S-G-P-G-S（推荐指数★★☆☆☆）
• 结构：TOP（信号）、S2（信号）、GND、PWR、GND、BOTTOM（信号）

• 适用性：

• 适用于低频高电流场景（如电机驱动板），S2层可布置大电流走线（线宽≥1mm）。

• 需避免S2与TOP层平行布线，防止串扰（建议交叉走线）。

• 风险：相邻信号层（S2与TOP）易产生耦合干扰，需预留≥3倍线宽间距。

三、关键设计参数与工艺优化

1. 介质厚度控制：
   • 电源层与地平面间采用薄芯板（8mil FR-4），提升平面电容（容值≈0.5nF/cm²）。

   • 信号层与参考平面间距建议5-8mil，阻抗波动≤±5%。

2. 高速信号处理：
   • 差分线对内延迟差＜5ps/inch，蛇形绕线间距≥3倍线宽。

3. 电源完整性优化：
   • 关键电源模块（如CPU核压）采用局部铺铜（2oz厚铜），压降降低30%。

   • 多电压系统需分割电源层，隔离间距≥1mm，防止电弧放电。

4. EMC设计：
   • 边缘敏感信号（如USB、HDMI）包地处理，接地过孔间距≤5mm。

   • 屏蔽罩安装区域预留0.5mm接地环，屏蔽效能提升15dB。

六层板层叠设计需在信号完整性、电源完整性和EMC之间找到平衡点。
