PCB过孔设计指导：从基础到成品的完整解析

在PCB设计中，过孔（VIA）是连接不同电路层的关键结构，直接影响信号传输、散热和可靠性。

---

一、过孔是什么？
过孔是PCB上贯穿或部分贯穿的金属化孔洞，用于连接不同层间的铜箔线路。其核心作用包括：

1. 电气连接：实现多层板间的信号传输，解决单层布线交叉难题。

2. 散热支持：通过密集排列的过孔将热量传导至散热层。

3. 工艺基础：支撑盲埋孔、HDI等高阶工艺的实现。

---

二、过孔的三大核心类型

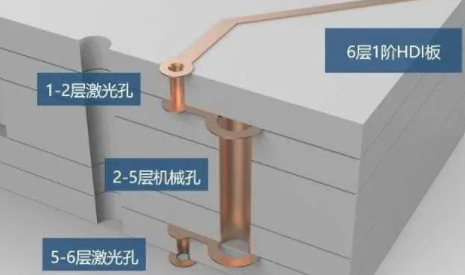

1. 按加工方式分类
• 机械孔：

• 用钻头钻孔，孔径≥0.2mm，成本低但精度有限。

• 消费电子常用0.3mm孔径，0.2mm以下需特殊工艺且价格翻倍。

• 激光孔：

• 激光雕刻，孔径≤0.1mm，多用于表层盲孔。

• 激光孔成本比机械孔高30%，多层堆叠设计成本可达普通板的10倍。

2. 按结构功能分类
• 通孔：贯穿整板，成本低但占用空间大。

• 盲孔：仅连接表层与内层，节省空间但工艺复杂。

• 埋孔：完全隐藏在内层，用于高密度信号连接。

• 微孔：孔径≤0.15mm，需激光钻孔，支持HDI板超密布线。

3. 按用途分类
• 信号孔：传输高频信号，需控制阻抗匹配。

• 电源/地孔：大电流承载，需多孔并联降低阻抗。

• 散热孔：密集排列在发热元件下方，传导热量。

---

三、过孔设计五大黄金法则
1. 孔径选择：平衡成本与性能
• 电源/地孔：推荐0.3-0.5mm孔径，降低电流密度（如5A电流需≥200mm²铜面积）。

• 信号孔：高频场景用0.1mm微孔，普通信号0.2-0.3mm机械孔。

• 避坑提示：过孔越小，加工成本越高（0.2mm机械孔比0.3mm贵20%）。

2. 布局策略：规则与灵活结合
• 密集打孔：

• 电源/地线推荐矩阵式规则排列，提升散热效率。

• 信号孔可随机分布，减少对布线空间的干扰。

• 高速场景：过孔边缘需预留≥0.1mm隔离带，避免串扰。

3. 层间连接：减少寄生参数
• 电源完整性：每个电源引脚配1-2个过孔，并联降低等效电感（如0.1μF电容+过孔）。

• 信号完整性：高频信号过孔长度≤1mm，降低寄生电感（公式：L=5.08h·ln(4h/d)）。

4. 工艺选型：成本控制关键
• 机械孔：适合常规板，成本低但精度有限。

• 激光孔：用于HDI板，但每增加一层激光孔成本涨30%。

• 填铜工艺：导电填铜过孔可提升电流能力，但成本增加50%。

5. 散热优化：过孔的隐藏价值
• 发热元件下方：布置0.3mm孔径过孔阵列（如10×10矩阵），热阻降低40%。

• 散热路径：过孔连接至大面积铜箔，形成三维散热网络。

过孔设计是PCB工程的核心环节，需在电气性能、成本与工艺间找到平衡。
