PCB四层板高频选材指南

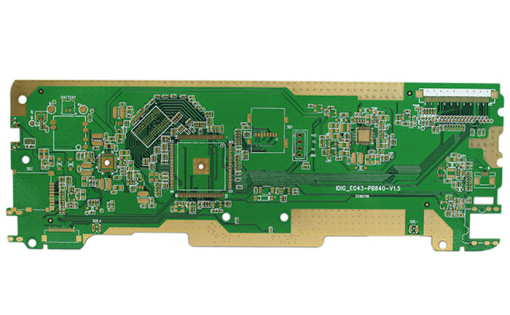

在5G基站天线和毫米波雷达的设计现场，工程师们总在争论一个核心命题——四层板高频板材究竟该怎么选？这个看似简单的选择题，实则牵动着整块电路板的灵魂。

一、高频板材的"三重门"：Dk、Df与热稳定

高频板材的性能就像信号高速公路的三大验收指标：
① 介电常数（Dk）：相当于路面平整度，Dk值越低信号传播速度越快。RO4350B的Dk稳定在3.48±0.05，比普通FR4低30%以上，能让77GHz毫米波雷达信号延时降低15ps。
② 损耗因子（Df）：类比柏油路面的摩擦系数，Df<0.003的材料才能满足25Gb/s信号传输要求。某卫星通信项目实测发现，将Df从0.02优化到0.004后，信号衰减率下降62%。
③ 热膨胀系数（CTE）：如同高速公路的热胀冷缩承受力，军工级板材的Z轴CTE需控制在32ppm/℃以下，确保10次无铅回流焊后孔铜不断裂。

二、主流材料的"三国杀"

1. 进口王者Rogers系列
   • RO4350B：5G基站主力军，3.48介电常数+0.0037损耗因子，实测在3.5GHz频段下插入损耗仅0.25dB/inch

• RO3003G2：毫米波雷达专用，支持77GHz高频稳定传输，热导率0.75W/m/K，散热性能提升40%

• RO4835：车规级耐候王，抗氧化性能是常规材料10倍，通过150℃/1000小时老化测试

1. 国产新势力崛起
   生益科技S1139板材在10GHz时Dk波动<±2%，成本比进口低30%。某无人机图传模块实测显示，其5.8GHz频段驻波比优于1.3，完全满足消费级需求。

2. 混压方案成折中新宠
   "FR4+RO4350B"的混压结构，既保证核心射频层性能，又降低整体成本。某物联网网关项目采用该方案后，BOM成本下降18%，同时保持-110dBm的接收灵敏度。

三、四层板设计的"四维法则"

① 叠层架构：推荐"信号-GND-电源-信号"结构，中间地层厚度建议0.2mm。实测表明，这种布局能使相邻层串扰降低12dB。
② 阻抗控制：50Ω微带线在RO4350B上需24mil线宽/5.2mil介质厚度，阻抗公差需控制在±5%以内。
③ 过孔阵列：在BGA封装外围布置0.3mm过孔矩阵，间距≤1.5mm，可降低30%的电源阻抗。
④ 热管理：大功率区域采用2oz铜厚+导热胶填充，某基站功放模块实测温升降低22℃。

四、表面处理的"黄金战衣"

ENIG（化学镀镍浸金）工艺成为高频板首选，其优势犹如给信号穿上黄金战衣：
• 0.05-0.15μm金层厚度，既防氧化又不影响焊接

• 镍层厚度建议4-6μm，过薄会导致黑垫缺陷

• 某医疗设备厂商实测，ENIG处理后的板子存放12个月后，可焊性仍保持95%以上

慎用沉银工艺！某车载雷达项目曾因银迁移导致信号失真，改用ENIG后误码率下降3个数量级。

选择高频板材就像给信号修建高速公路，既要考虑"路面材质"，也要规划"交通规则"。记住三个关键数字：Dk<4、Df<0.005、CTE<35ppm/℃，就能让高频信号畅通无阻。
