PCB六层板高频板材选型指南

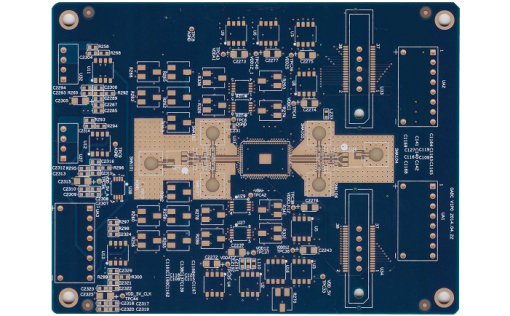

在5G通信、卫星雷达、高速计算等领域，六层PCB的高频性能直接影响系统信号完整性与可靠性。

一、高频板材的核心指标与选型逻辑

1. 介电常数（Dk）与损耗因子（Df）
   • Dk：决定信号传播速度与阻抗匹配，高频场景需选择Dk值稳定（如±0.05公差）的材料。

   • Df：影响信号衰减，毫米波应用（如24GHz雷达）要求Df≤0.003，典型选择包括Rogers RO4350B（Df=0.0037@10GHz）或生益S1000-2M（Df=0.0027@10GHz）。

2. 热稳定性与机械强度
   • 玻璃化转变温度（Tg）需＞170℃，以承受无铅焊接高温（如Rogers RO4835支持288℃焊接）。

   • Z轴热膨胀系数（CTE）需≤50ppm/℃，避免多次回流焊导致孔壁断裂。

3. 成本与可加工性平衡
   • 消费电子：选择FR-4高频改良版（如生益S1141H，Dk=4.2，成本较Rogers低40%）。

   • 军工/通信：优先Rogers RO4000系列或国产替代（如生益ROGERS 4350B仿制版，Dk公差±0.02）。

二、Rogers与FR-4高频版的场景适配

板材类型典型型号适用场景成本对比Rogers高频板RO4350B、RO48355G基站、毫米波雷达、卫星通信高（约800元/m²）FR-4高频改良版生益S1000-2M、南亚NP-155F车载雷达、工业控制器中（约300元/m²）国产替代材料生益RO4730G3中高频消费电子、安防设备低（约200元/m²）

选型建议：
• ＞10GHz场景：强制使用Rogers RO4350B或RO4835，确保Dk稳定性。

• 1-6GHz场景：FR-4高频改良版可满足需求，但需预留10%阻抗补偿余量。

• 成本敏感型项目：国产生益RO4730G3的Dk=3.0±0.05，损耗接近Rogers 60%性能。

三、六层板层叠设计与阻抗控制

1. 推荐层叠结构：S-G-S-P-G-S（TOP-信号层、GND-地平面、S3-内层信号、PWR-电源层）。
   • 信号层与地平面间距≤8mil，阻抗波动控制在±5%以内。

   • 电源层采用2oz厚铜，降低压降30%。

2. 阻抗匹配优化：
   • 差分线宽/间距：100Ω阻抗推荐4.5/5.5mil（Rogers材料）或5/6mil（FR-4高频版）。

四、表面处理工艺的取舍与优化

1. ENIG（化学沉金）的利弊分析：
   • 优势：表面粗糙度Ra＜0.1μm，适合40GHz以上信号；抗氧化性强，存储周期达12个月。

   • 风险：镍层电阻率高（6.9μΩ·cm），可能引入0.5dB额外损耗。

2. 工艺改进方案：
   • 控制镍层厚度≤4μm，磷含量7-9wt%，减少磁导率对信号影响。

   • 高频敏感区域（如天线馈点）改用OSP（有机保焊膜），损耗降低20%。

​
六层板高频板材选型需在性能、成本、工艺间精准平衡。
