XILINX RFSOC 开发记录（三） 上板调试

已于 2022-05-29 21:50:17 修改
阅读量1.7k 收藏 5
点赞数
分类专栏： RF SOC 文章标签： fpga开发
于 2022-05-29 17:30:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jingjiankai5228/article/details/125033667
版权

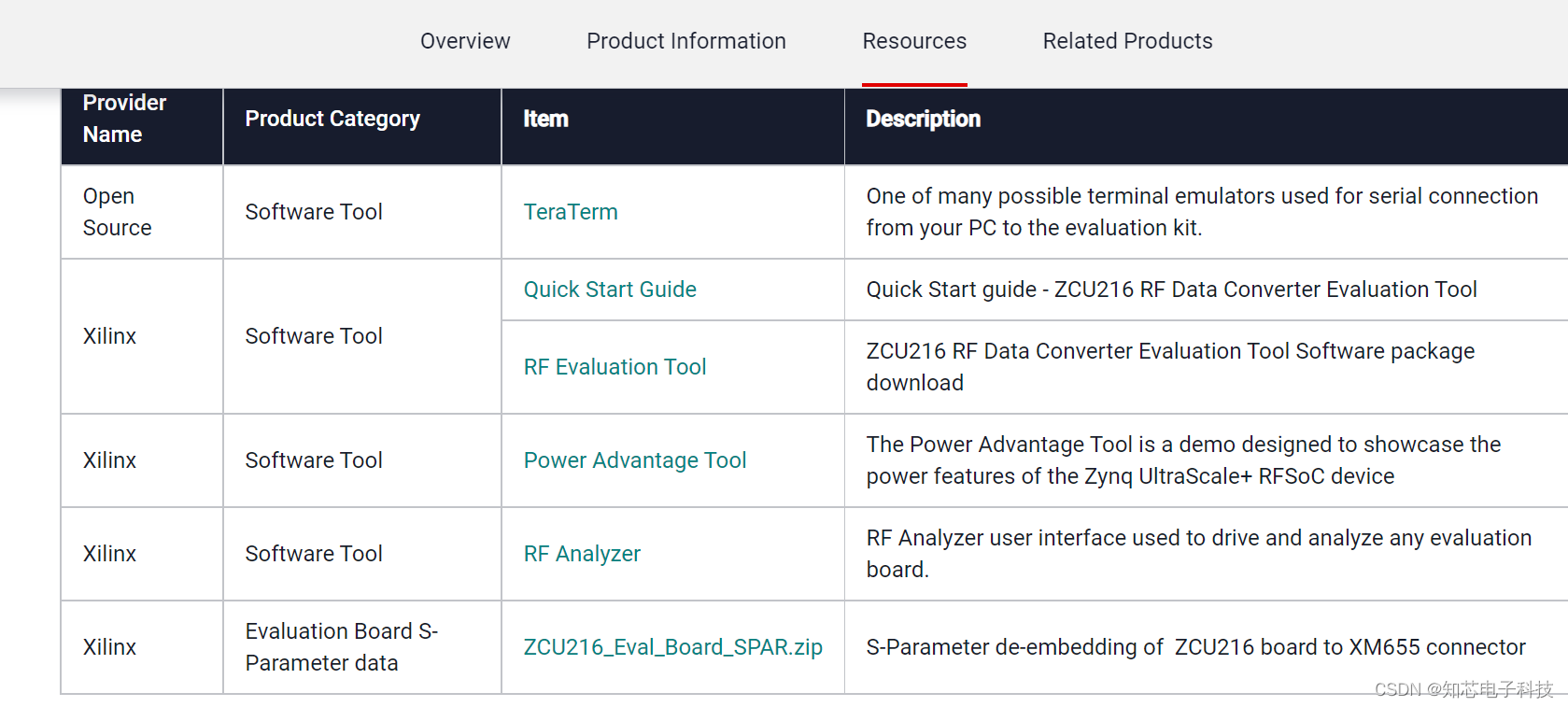

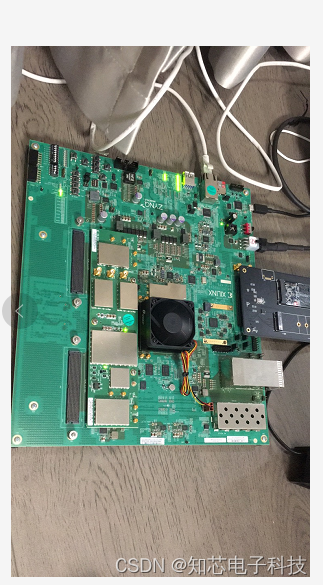

本人使用的开发板为官方的ZCU216，首先获取对一个的资源网站为：
https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/246153525/RF+DC+Evaluation+Tool+for+ZCU216+board±+Quick+start
其他的开发板，再该页面上都可以找到对应的链接，步骤是很详细的

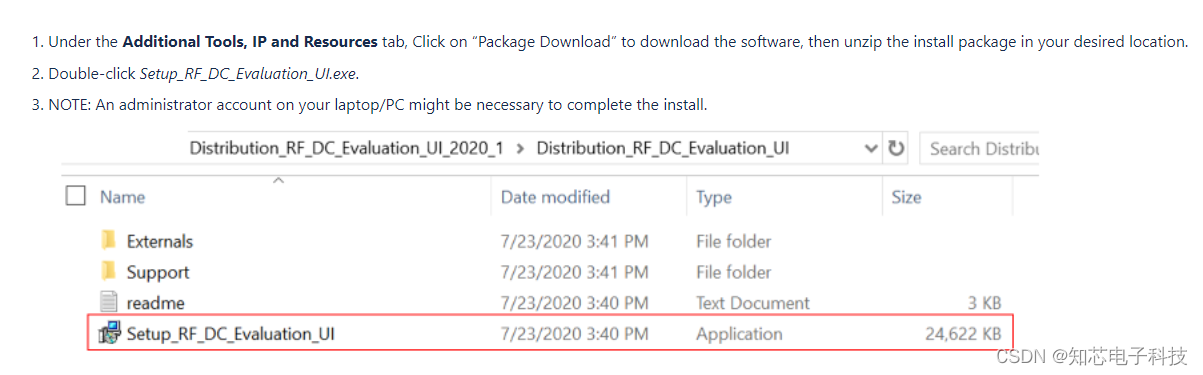

下载对应的GUI评估软件
在这里插入图片描述

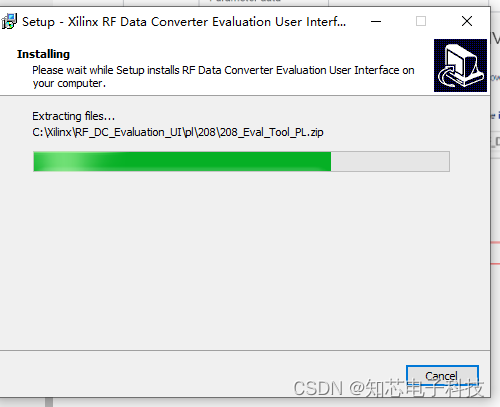

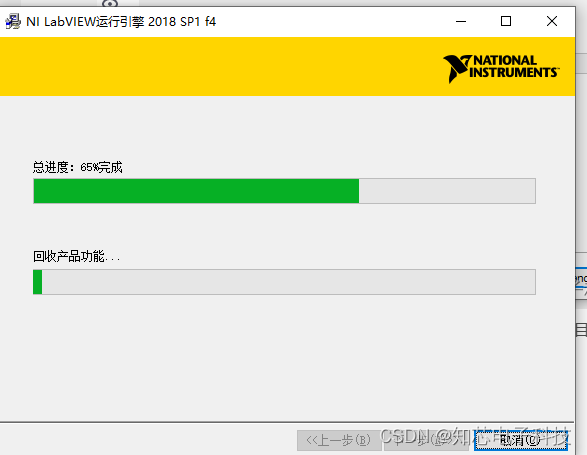

安装对应的exe,需要注意是，选择的版本需要和安装的VIVADO版本对应，值得注意的是，VIVADO 2020无法安装在WIN7系统了，WIN7即将退出舞台
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

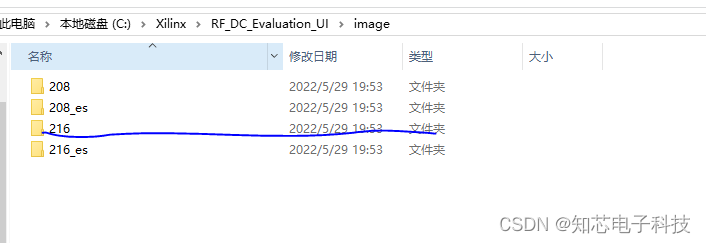

安装完，找一张SD卡，文件系统格式为FAT文件系统，在安装目录下找到对应板卡的镜像文件

在这里插入图片描述
完了把开发板对应的SW拨到对应的位置即可

在这里插入图片描述

在这里插入图片描述

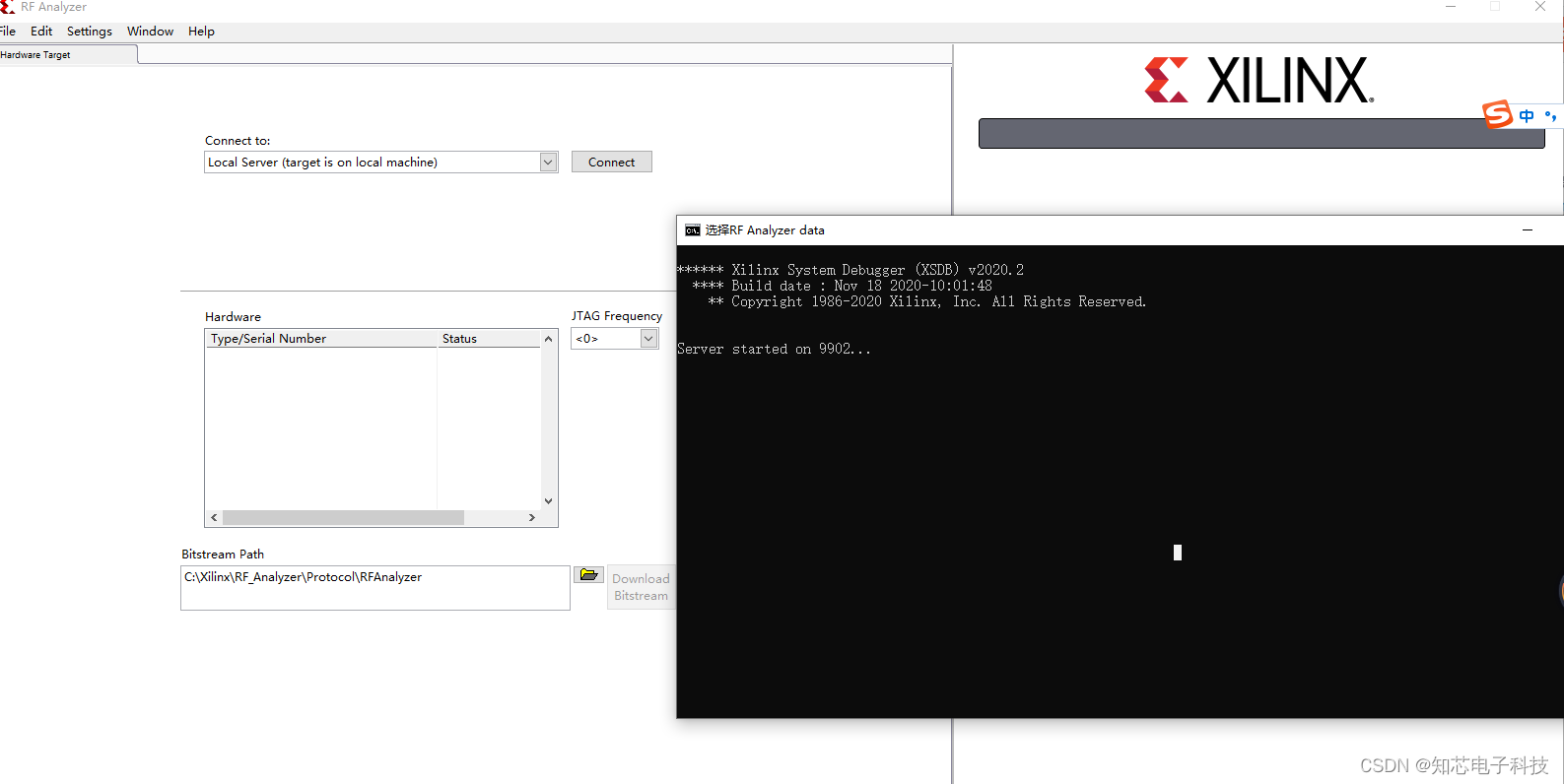

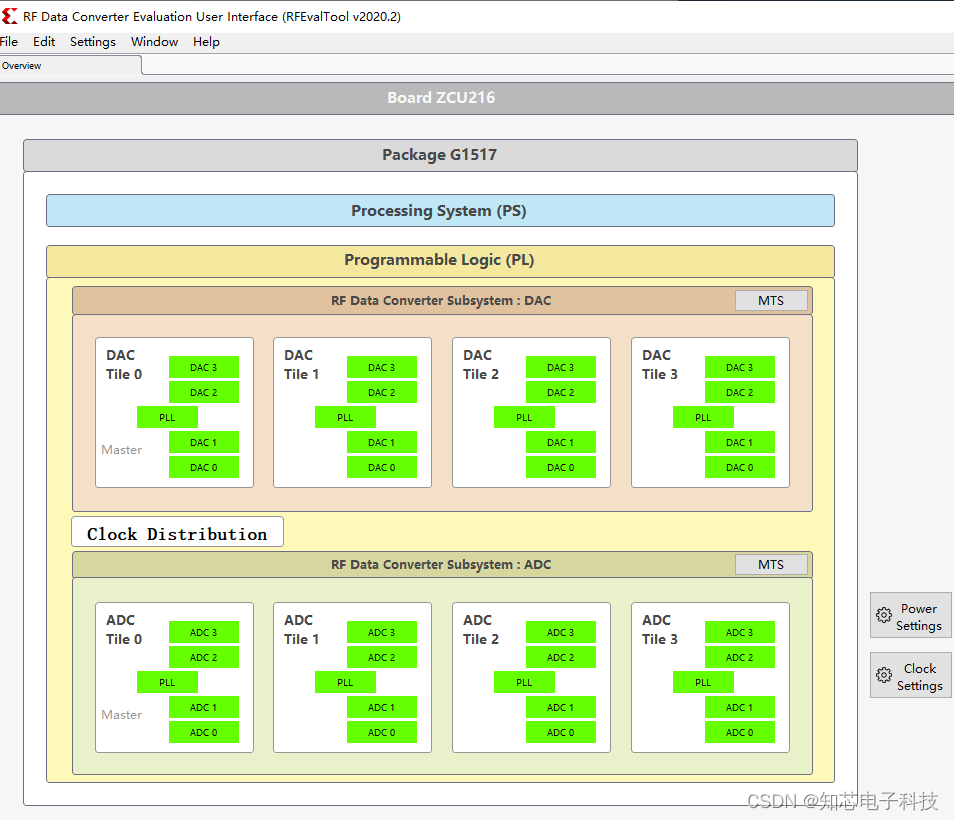

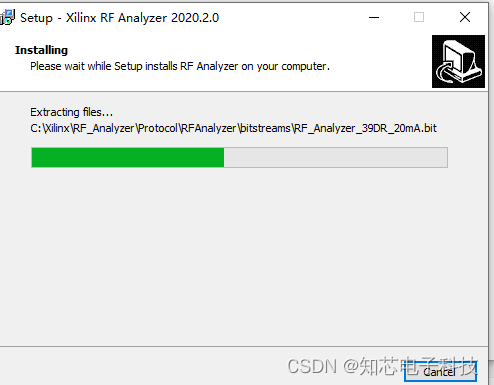

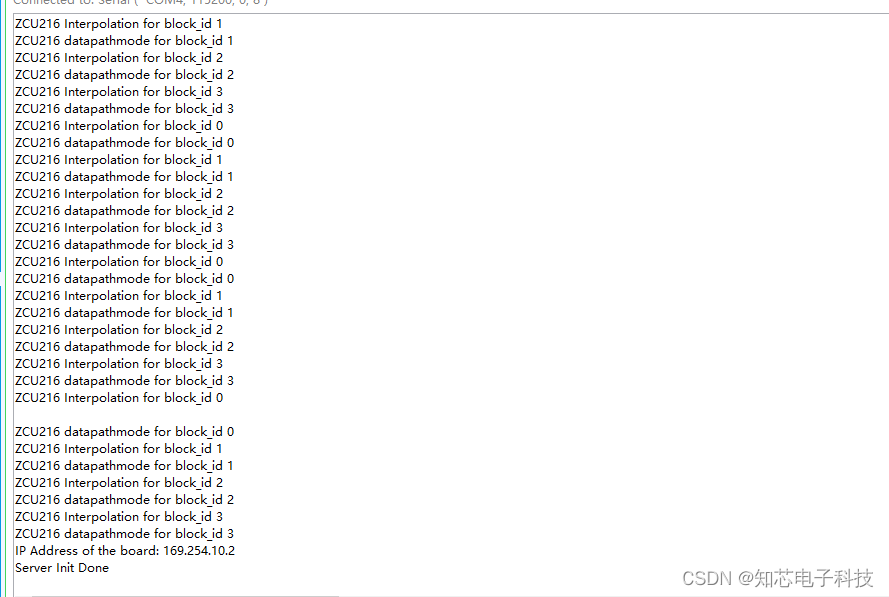

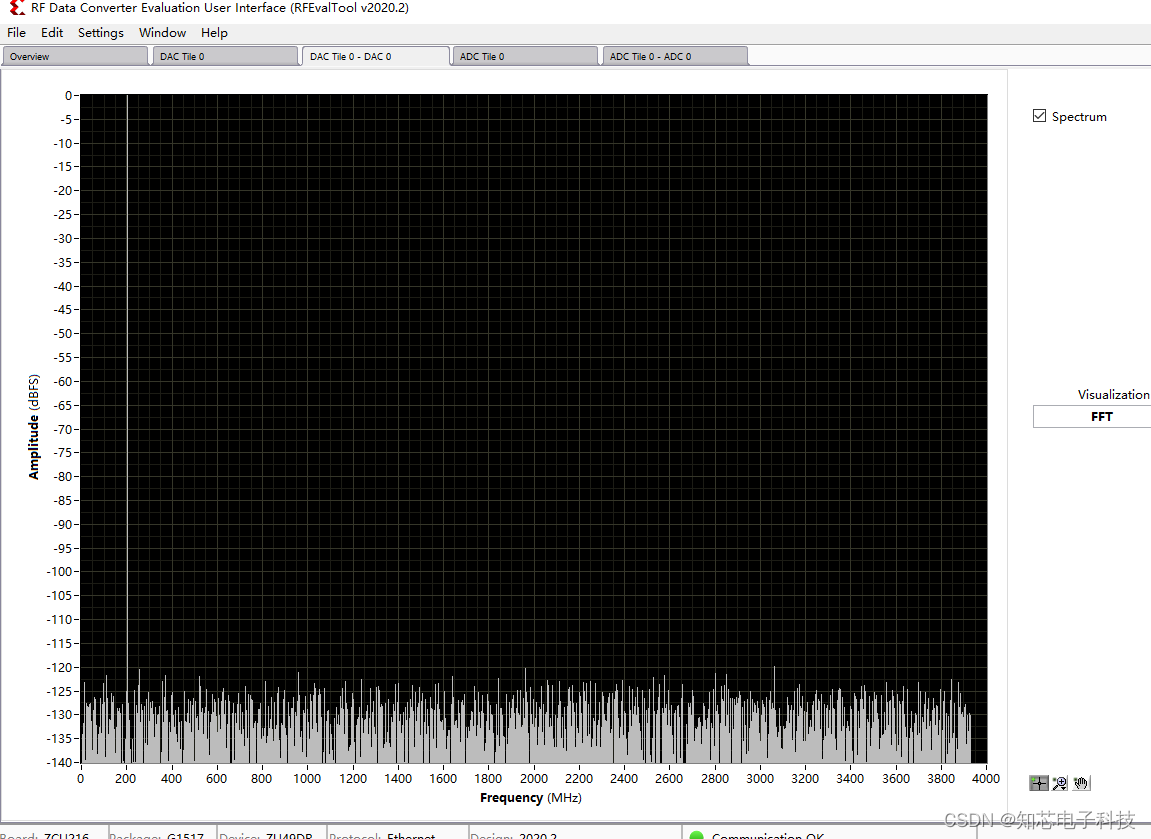

到了这一步，基本上可以玩起来了，接下来安装一个Setup_RF_Analyzer即可

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

以上只是用来评估芯片性能，对于RFSOC的具体开发，后续再继续更新
