adrv9009 8通道收发板卡，支持相位同步

已于 2024-11-03 14:03:09 修改
阅读量907 收藏
点赞数 3
分类专栏： 高速AD DA开发 文章标签： fpga开发
于 2024-11-03 13:43:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jingjiankai5228/article/details/143464570
版权

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

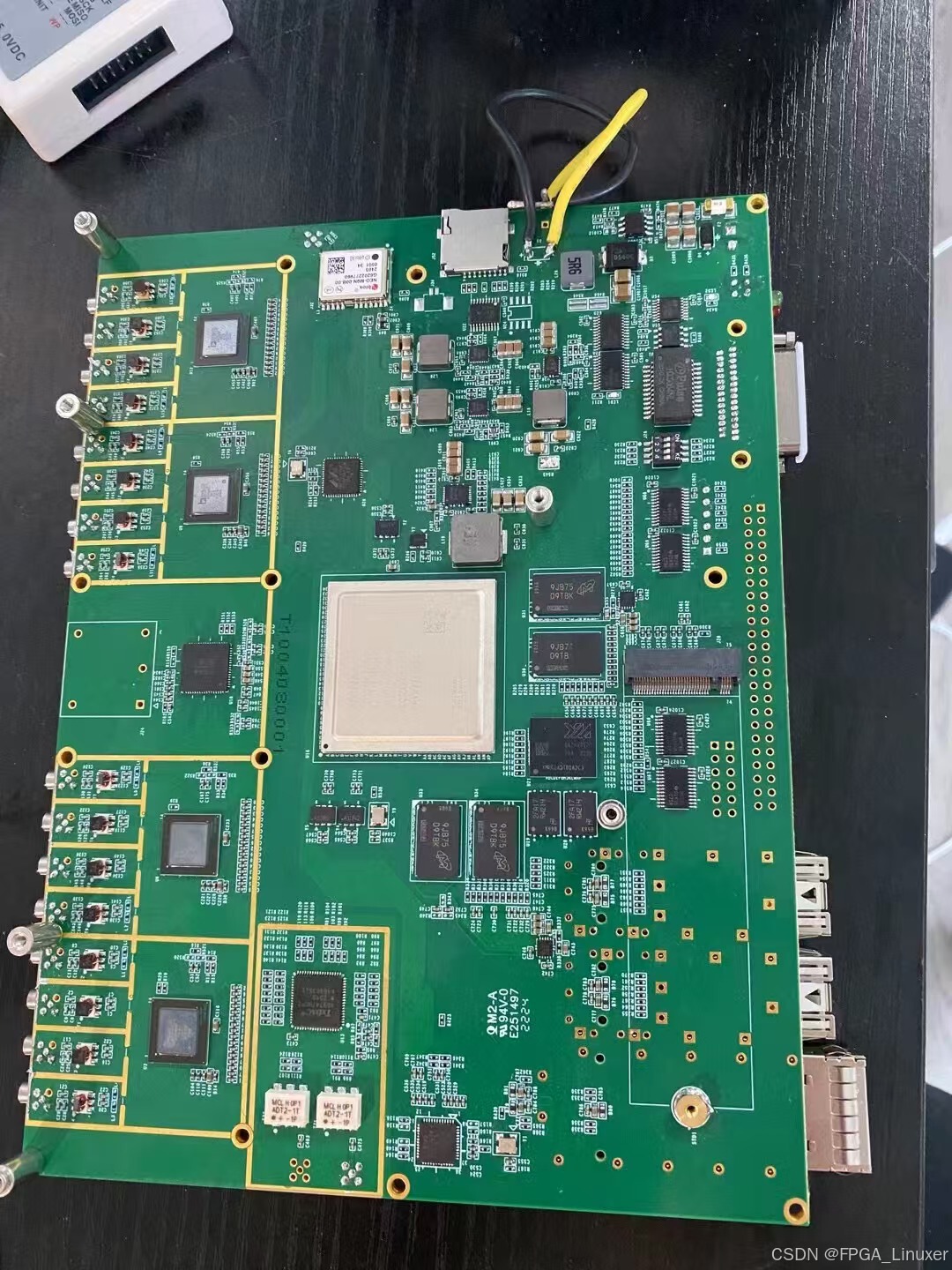

硬件展示如上图，同时方案为了满足ADRV9009缺失的0-75M的频段，系统额外添加一款小DAC芯片，双通道支持250M采样率，板卡支持NVME存储及QSFP高速接口，板卡尺寸为160*230，支持多通道相位同步，时钟芯片参考支持温补晶振形式

软件方面支持整版外围接口测试，用户可直接做上层开发，无需关注底层
