Simulink仿真模块 - Product

本文详细介绍了Simulink中的Product模块,用于执行标量、向量和矩阵的乘法和除法操作。内容涵盖模块的按元素模式和矩阵模式,以及在仿真和代码生成中的差异,并提供了实例来展示其功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Product:标量和非标量的乘除运算或者矩阵的乘法和逆运算

  • 库:
  • Simulink / Commonly Used Blocks

    Simulink / Math Operations

    HDL Coder / Commonly Used Blocks

    HDL Coder / HDL Floating Point Operations

    HDL Coder / Math Operations

模型为:

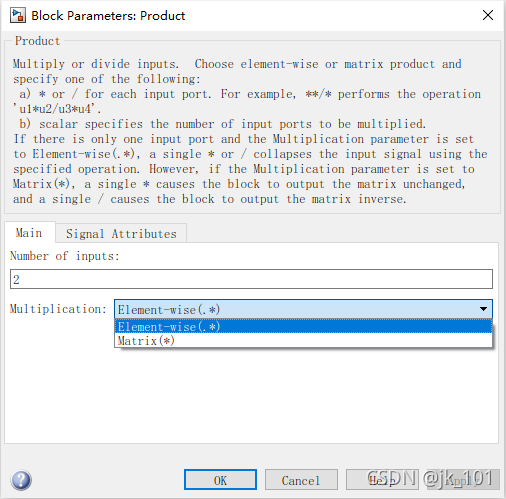

 双击模型打开参数设置界面为:

说明

        Product 模块输出两个输入(两个标量、一个标量和一个非标量,或者具有相同维度的两个非标量&

MATLAB及其Simulink工具箱是研究信号处理和通信系统的强大平台。DSB-SC(双边带抑制载波幅度调制)作为一种带宽效率高的调制方式,在通信系统中有着广泛的应用。通过Simulink模块化仿真,可以直观地观察和分析信道噪声对DSB-SC调制解调信号质量的影响。下面是详细步骤和代码示例: 参考资源链接:[MATLAB实现DSB调制解调分析:抑制载波与同步检波](https://wenku.csdn.net/doc/573ts47jby) 1. 打开MATLAB软件,进入Simulink环境。可以通过在命令窗口输入`simulink`命令,或者点击工具栏的Simulink图标来打开Simulink库浏览器。 2. 新建一个Simulink模型文件,你可以通过点击Simulink库浏览器中的“新建模型”按钮来创建。 3. 在Simulink模型中,首先需要添加信号源。可以使用“Sine Wave”模块模拟信息信号,并添加一个常数模块设置载波频率,然后使用“Product”模块来实现调制过程。 4. 为了模拟信道噪声,添加一个“AWGN Channel”模块,并配置相应的信噪比(SNR)。 5. 为了解调DSB-SC信号,需要一个同步检波器。可以通过复制调制部分的“Sine Wave”模块作为本地振荡器,然后再次使用“Product”模块与接收到的信号进行乘法运算,最后通过一个低通滤波器(LPF)来滤除高频分量,提取原始信号。 6. 使用“Scope”模块来观察信号的时域和频域特性,通过“Display”模块显示信号的数值。 7. 将以上模块按照信号流程连接起来,形成完整的DSB-SC调制解调仿真模型。 8. 点击模型中的“开始仿真”按钮,观察Scope模块中信号的变化。通过修改AWGN模块的SNR参数,分析信道噪声对信号质量的影响。 通过以上步骤,你可以直观地看到在不同信噪比条件下,信道噪声对DSB-SC调制解调信号的影响。此外,你还可以修改滤波器参数和调制解调参数,进一步研究它们对信号质量的影响。 为了深入理解整个过程,建议参阅《MATLAB实现DSB调制解调分析:抑制载波与同步检波》这份资源。它将为你提供理论背景和实践操作的深入解析,帮助你在实践中更有效地应用Simulink工具箱进行DSB-SC通信系统的仿真分析。 参考资源链接:[MATLAB实现DSB调制解调分析:抑制载波与同步检波](https://wenku.csdn.net/doc/573ts47jby)
