UVM-1.1学习（二）——uvm_cmdline_processor

在由systemverilog搭建的验证环境中，我们可以使用系统函数$value$plusargs来获取仿真时的仿真参数。而在基于UVM的验证环境中，我们可以使用另一种方式来获取仿真参数：uvm_cmdline_processor。

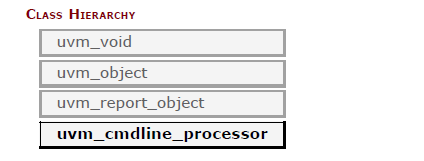

uvm_cmdline_processor本质上是一个class，它的继承关系如下：

在这个类中，实现了以下两大类的功能（本文只关注第一类的功能）：

• 获取仿真参数并存储
• 获取仿真参数来设定部分UVM变量的值（比如verbosities）

实际上，在uvm_cmdline_processor这个类里面定义了一些string队列，用于存储相关的仿真参数，这些队列如下：

protected string m_argv[$];
protected string m_plus_argv[$];
protected string m_uvm_argv[$];

• m_argv[$]
  用于存储仿真时所有的仿真参数，其中m_argv[0]比较特殊，存储的是仿真时可执行文件的名称。
• m_plus_argv[$]
  用于存储仿真时带’+'号的仿真参数。
• m_uvm_argv[$]
  用于存储和UVM相关的仿真参数，判断标准是检测仿真参数是否以’+uvm’、’-uvm’、’+UVM’、’-UVM’作为前缀。

虽然知道了在这些队列中存储了相关的仿真参数，但是由于这些队列都是protected的，我们只能通过对应的函数来进行访问，这些函数的原型如下：

function void get_args (output string args[$]);
function void get_plusargs (output string args[$]);
function void get_uvm_args (output string args[$]);

另一个令人比较感兴趣的问题是，这些队列在什么时候被初始化。阅读对应的源码，可以看到这件事情发生在class的构造函数中：

  function new(string name = "");
    string s;
    string sub;
    super.new(name);
    do begin
      s = uvm_dpi_get_next_arg();
      if(s!="") begin
        m_argv.push_back(s);
        if(s[0] == "+") begin
          m_plus_argv.push_back(s);
        end
        if(s.len() >= 4 && (s[0]=="-" || s[0]=="+")) begin
          sub = s.substr(1,3);
          sub = sub.toupper();
          if(sub == "UVM")
            m_uvm_argv.push_back(s);
        end
      end
    end while(s!="");

细心的你可能已经发现了，对仿真参数的处理采用的是dpi+字符串的手段，而不是调用系统函数$value$plusargs。那么问题又来了，既然是在构造函数中完成队列初始化的，那么我们是不是还需要构造一个uvm_cmdline_processor类的实例？其实这一步也是不需要的，因为在源码中，已经帮我们做好了。

  static function uvm_cmdline_processor get_inst();
    if(m_inst == null)
      m_inst = new("uvm_cmdline_proc");
    return m_inst;
  endfunction

const uvm_cmdline_processor uvm_cmdline_proc = uvm_cmdline_processor::get_inst();

因此，在实际的验证环境中，我们的使用可以非常简单：

`timescale 1ns/1ps
`include "uvm_macros.svh"

import uvm_pkg::*;

program testcase();

string cmdline_argv[$];
string cmdline_plus_argv[$];
string cmdline_uvm_argv[$];

initial begin
    $display("*************************************************************");
    uvm_cmdline_proc.get_args(cmdline_argv);
    uvm_cmdline_proc.get_plusargs(cmdline_plus_argv);
    uvm_cmdline_proc.get_uvm_args(cmdline_uvm_argv);
    foreach(cmdline_argv[i])        $display("cmdline_argv[%0d]     =%s", i, cmdline_argv     [i]);
    foreach(cmdline_plus_argv[i])   $display("cmdline_plus_argv[%0d]=%s", i, cmdline_plus_argv[i]);
    foreach(cmdline_uvm_argv[i])    $display("cmdline_uvm_argv[%0d] =%s", i, cmdline_uvm_argv [i]);
    $display("*************************************************************");
    $finish();
end

endprogram

假如Makefile中的仿真参数如下：

./simv -l run_ver.log +plus_argv_test1 -plus_argv_test2 +UVM_argv_test1 -uvm_argv_test2=2

那么仿真的结果如下：

*************************************************************
cmdline_argv[0]     =./simv
cmdline_argv[1]     =-l
cmdline_argv[2]     =run_ver.log
cmdline_argv[3]     =+plus_argv_test1
cmdline_argv[4]     =-plus_argv_test2
cmdline_argv[5]     =+UVM_argv_test1
cmdline_argv[6]     =-uvm_argv_test2=2
cmdline_plus_argv[0]=+plus_argv_test1
cmdline_plus_argv[1]=+UVM_argv_test1
cmdline_uvm_argv[0] =+UVM_argv_test1
cmdline_uvm_argv[1] =-uvm_argv_test2=2
*************************************************************

事实上，uvm还提供了更丰富的函数库：

  function int get_arg_matches (string match, ref string args[$]);

  //|    void'(uvm_cmdline_proc.get_arg_matches("+foo",myargs)); //matches +foo, +foobar
  //|                                                            //doesn't match +barfoo
  //|    void'(uvm_cmdline_proc.get_arg_matches("/foo/",myargs)); //matches +foo, +foobar,
  //|                                                             //foo.sv, barfoo, etc.
  //|    void'(uvm_cmdline_proc.get_arg_matches("/^foo.*\.sv",myargs)); //matches foo.sv
  //|                                                                   //and foo123.sv,
  //|                                                                   //not barfoo.sv.

get_arg_matches允许我们搜索并返回满足条件的仿真参数。match是搜索条件，args[$]是满足搜索条件的仿真参数，function返回的int值则是满足搜索条件的仿真参数个数。由于使用了dpi接口，match甚至于还支持正则表达式。

  function int get_arg_value (string match, ref string value);
  function int get_arg_values (string match, ref string values[$]);

  // For example if '+foo=1,yes,on +foo=5,no,off' was provided on the command
  // line and the following code was executed:
  //|    void'(uvm_cmdline_proc.get_arg_values("+foo=",foo_values));
  // The foo_values queue would contain two entries.  These entries are shown
  // here:
  //   0 - "1,yes,on"
  //   1 - "5,no,off"

get_arg_value和get_arg_values函数允许我们搜索以match字符串为开头的仿真参数。两个函数的区别在于一个只返回搜索到的第一个值，一个返回搜索到的所有满足条件的值。

  function string get_tool_name ();
  function string  get_tool_version ();

get_tool_name和get_tool_version函数允许我们获取仿真工具的名称和版本，实际上，这部分的实现已经通过dpi交还给了EDA vender。
