MOS管如何选型

MOS管作为开关是目前电路设计中最常用的做法，mos管的选型是一个涉及多个参数和考虑因素的过程。以下是一些基本的步骤和要点来帮助你选择合适的MOS管：

1. 确定类型： 根据电路设计，选择N沟道或P沟道MOS管。通常情况下，低压侧开关使用N沟道MOS管，高压侧开关使用P沟道MOS管。

2. 电压额定值： 确定MOS管的最大工作电压（VDS）和最大栅源电压（VGS）。VDS应大于电路中的实际电压应力，以提供足够的电压余量。VGS应满足驱动电路的电压要求。

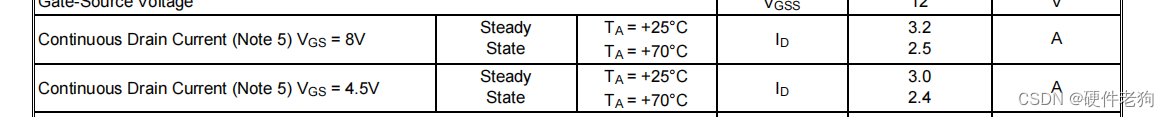

3. 电流能力： 根据电路的需求，选择具有足够额定电流（ID）的MOS管。ID应该大于或等于电路中的最大预期电流。

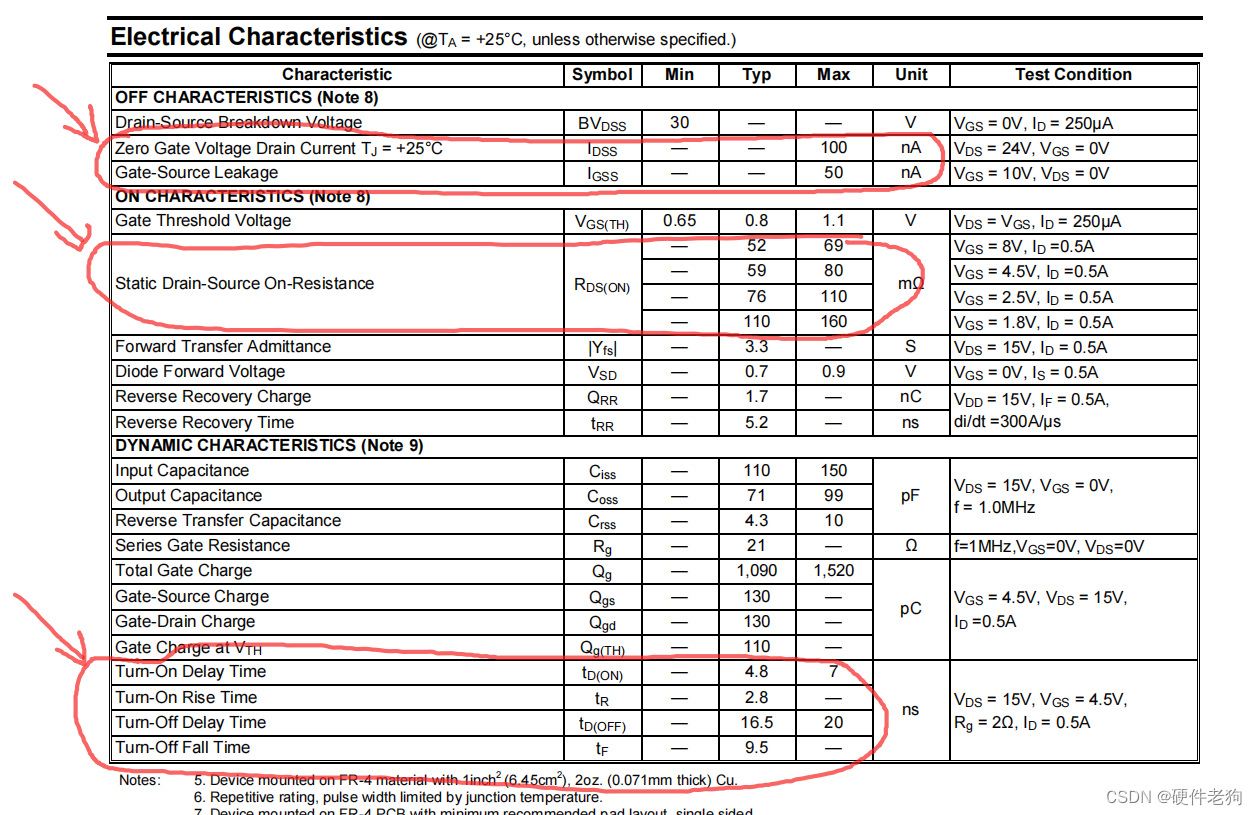

4. 导通电阻（RDS(on)）： 导通电阻是MOS管在导通状态下的电阻。选择低RDS(on)的MOS管可以降低功率损耗和提高效率。

5. 静态漏电流（IDSS/IGSS）：


6. 开关速度： 考虑MOS管的开关频率（FS）和上升/下降时间。对于高频应用，需要选择具有快速开关特性的MOS管。

7. 封装与散热： 根据电路板空间、散热需求和生产工艺，选择合适的封装类型。封装尺寸和热性能会影响MOS管的安装和散热效果。

8. 温度范围： 确保所选MOS管的工作温度范围符合系统的工作环境要求。

9. 阈值电压（VGS(th)）： 根据控制电路的输出电压和所需的MOS管开启程度，选择具有合适阈值电压的器件。


10. 可靠性与质量： 考虑制造商的声誉、器件的质量保证和长期稳定性。对于高可靠性应用，可能需要选择车规级或其他特定标准的MOS管。

11. 成本与供货： 在满足性能要求的前提下，考虑MOS管的成本以及供应商的交货期和供应稳定性。

在进行MOS管选型时，建议查阅器件数据手册并进行详细的电路分析和计算，以确保所选器件能够满足所有设计要求和条件。同时，进行必要的仿真和测试也是确保选型正确的重要步骤。
