unity 地形Terrain(Terrain组件)简记

创建Terrain(地形)

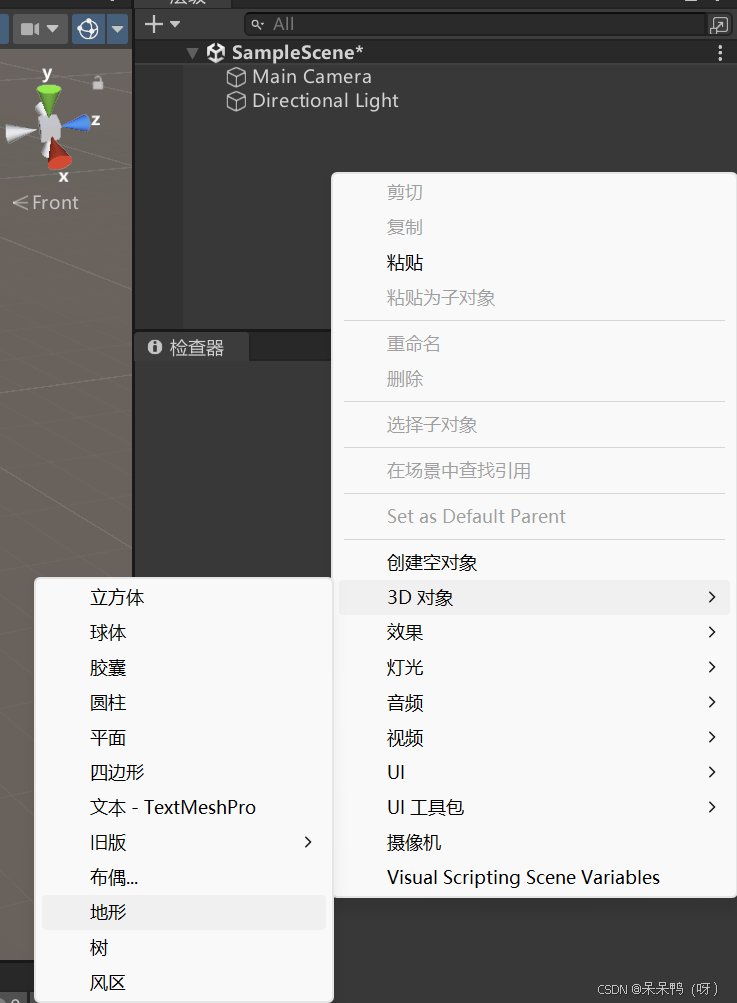

3D Object—>Terrain


Terrain有三个基础组件，Transoform,Terrain,Terrain Collider。
Terrain组件主要用于创造并绘制地形形状纹理等。
Terrain Collider主要用于创建地形碰撞器，处理地形与角色或其他物体之间的碰撞检测。

Terrain组件:

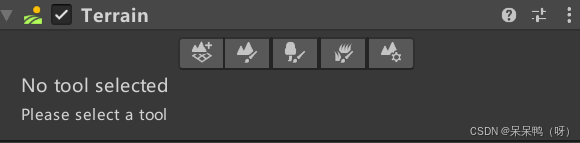

工具模式类型
创建相邻地图
绘制地形
绘制树
绘制细节（绘制草）
地形设置

从左往右依次对应图标

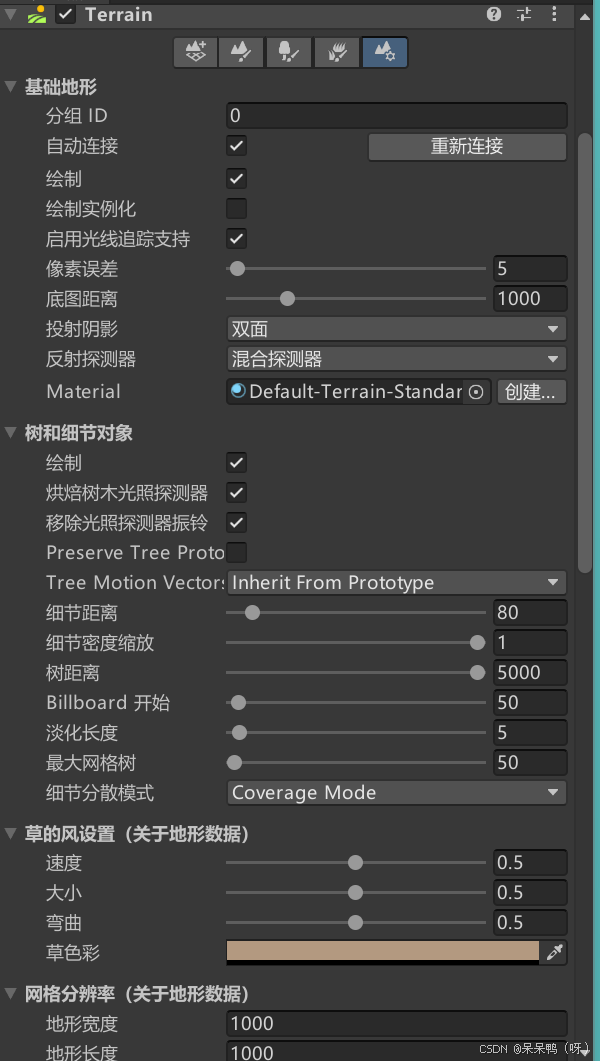

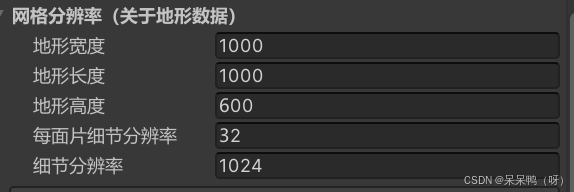

地形设置

我们可以通过修改地形设置中的网格分辨率（Mesh Resolutions）中地形宽度(Terrain Width)，地形长度(Terrain Length)，地形高度(Terrain Height)来改变地形的大小及高度范围。

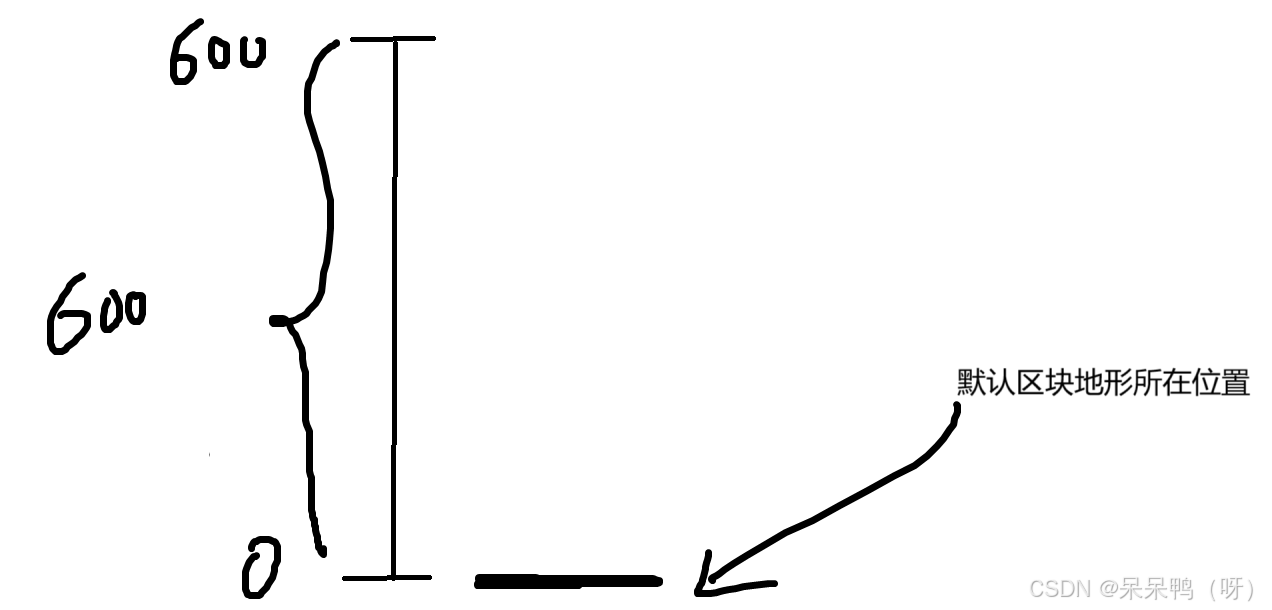

这里设置的地形高度的意思是我们地形高度的范围在【0-600】，我们创建的地形所在高度默认为0.

---

---

---

---

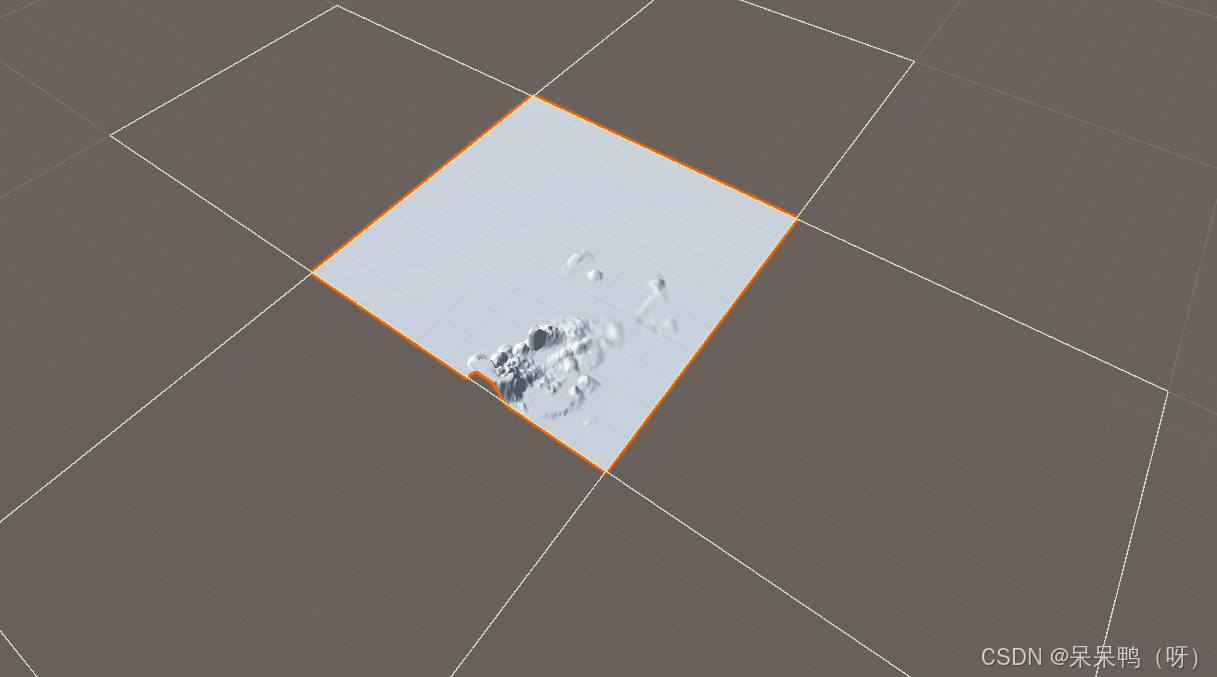

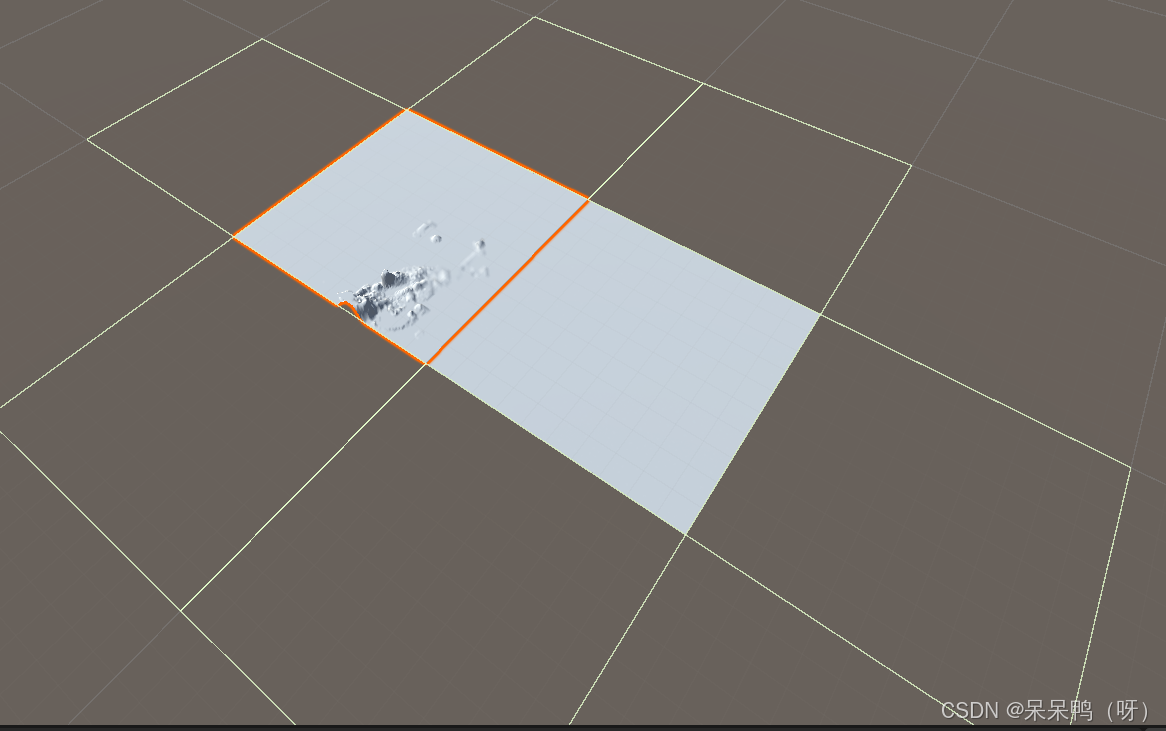

创建相邻地图

该模式下可以添加相邻地图面积。

点击周围地区块即可创建地形

当不勾选使用邻居填充高度贴图的时候，点击周围区块会直接创建一个完全平面地形。

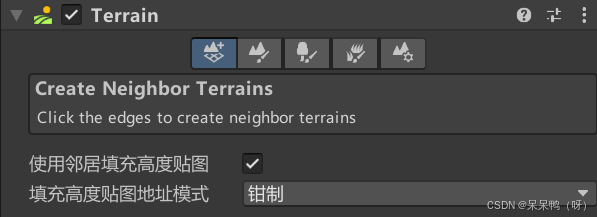

邻居填充高度贴图（Fill HeightMap using neighbors）

当选择使用邻居贴图时，
填充高度贴图地址模式（Fill HeightMap Address Mode）

钳制（Clamp），镜像(Mirror)：

对应官方文档解释

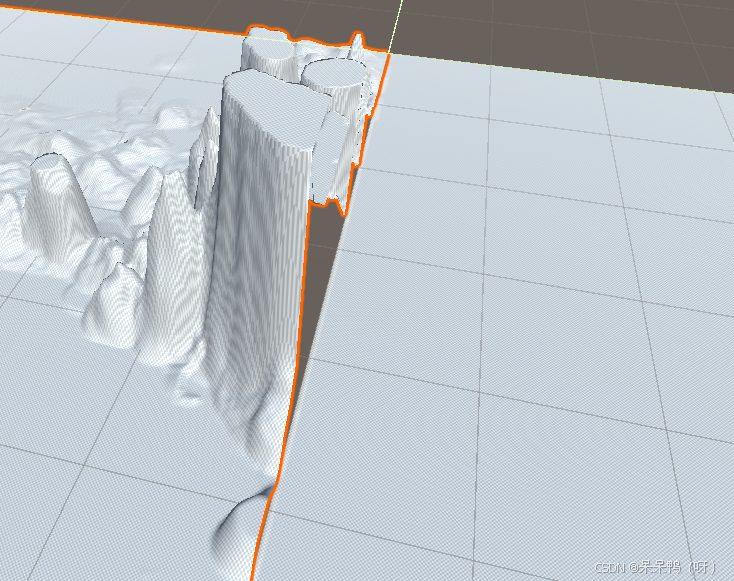

钳制状态下，会在边缘的部分，将边缘的高度作为邻居区块的高度，依远离交汇边缘的距离下降。

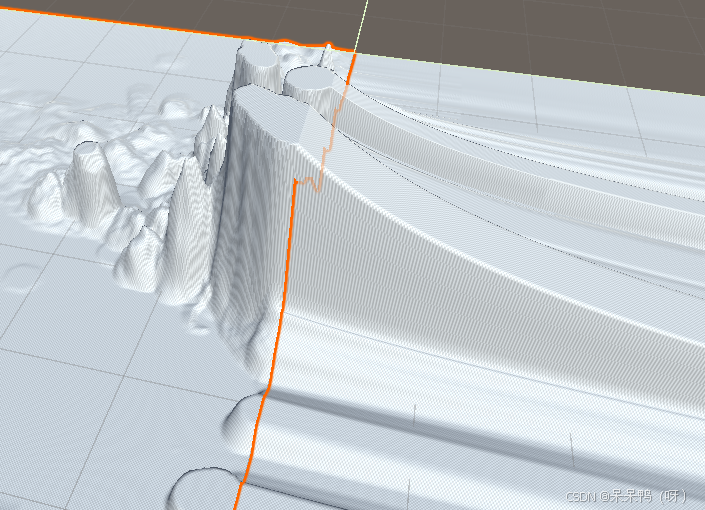

镜像状态下，会以两区块的交汇边缘作为对称轴对称，依远离交汇边缘的距离下降。

绘制地形

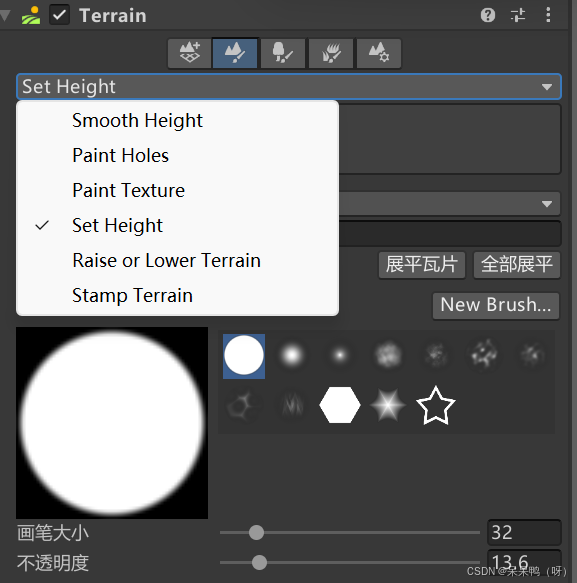

地形工具
smooth Height（平滑高度）
Paint Holes（绘制孔洞）
Paint Texture（绘制纹理）
Set Height（设置高度）
Raise or Lower Terrain（增高或降低地形）
Stamp Terrain（盖印地形）

画笔大小为笔刷的范围，不透明度为笔刷的力度。

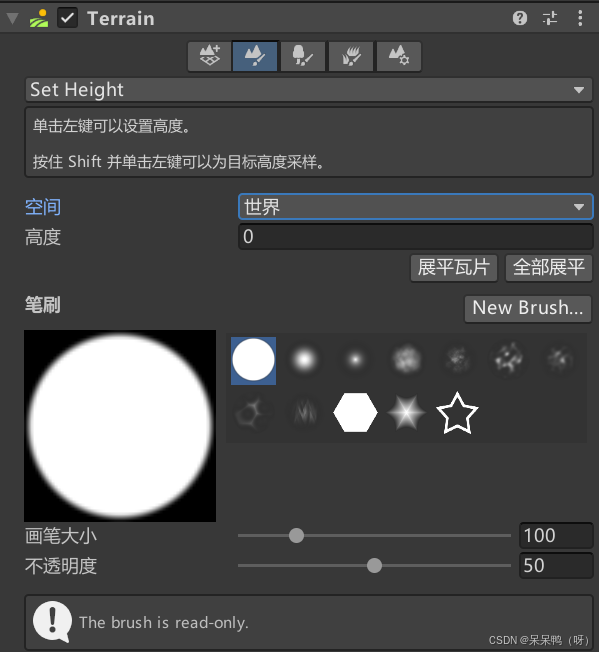

Set Height（设置高度）

设置地形的高度，该高度一般会介于地形设置里的地形高度。

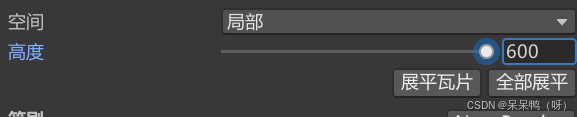

这里的空间分为局部和世界，当选择局部时会一个滑块，最大最小值即地形设置里设置的高度范围。

展开瓦片(Flatten Tile) 和 全部展开(Flatten All) 的作用都是使整个地形同时向上移到上面的设定的高度，只不过展开瓦片只展开当前区块的地形，全部展开会将四周相邻的区块地形也移至对应高度。

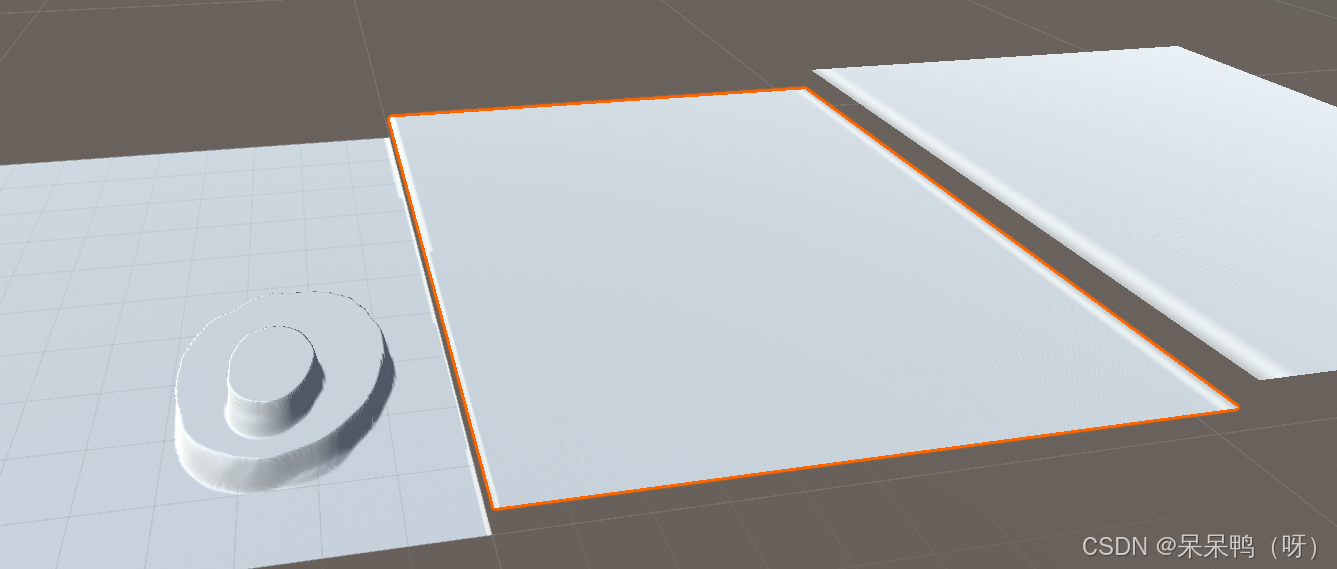

将每个区块的地形展开瓦片高度分别为0，50，100操作后，

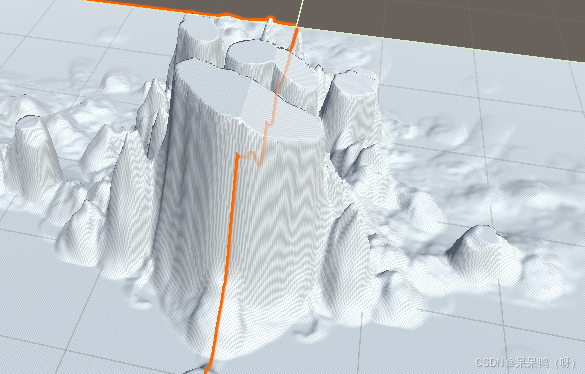

在最左边的区块里使用笔刷设置某部分地形的高度位置。

---

---

---

---

---

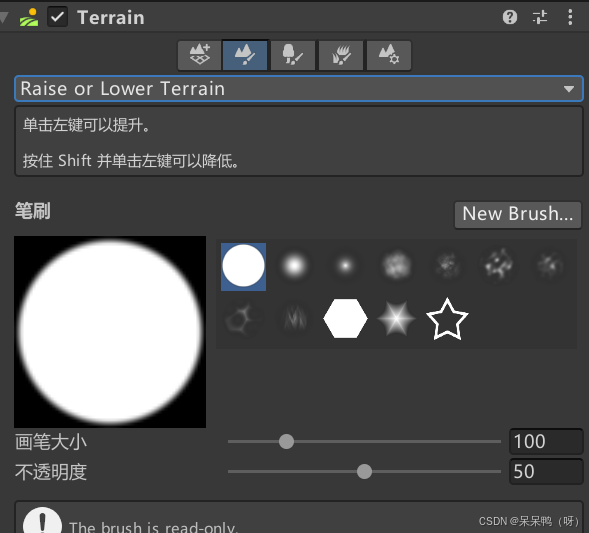

Raise or Lower Terrain（增高或降低地形）

快速方便的在地形高度范围之间改变地形。
但初始地形一般都为0，所以使用该笔刷时如果没有设置过地形的高度就无法挖湖。
因此我们需要先设置地形的高度>0，然后就可以挖坑了。

例如，

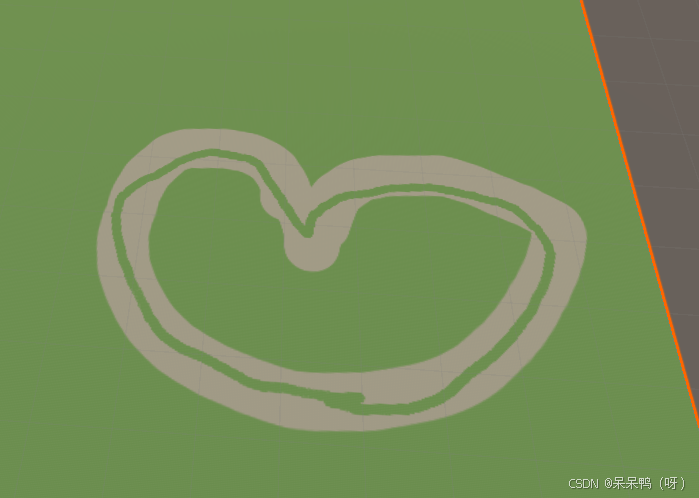

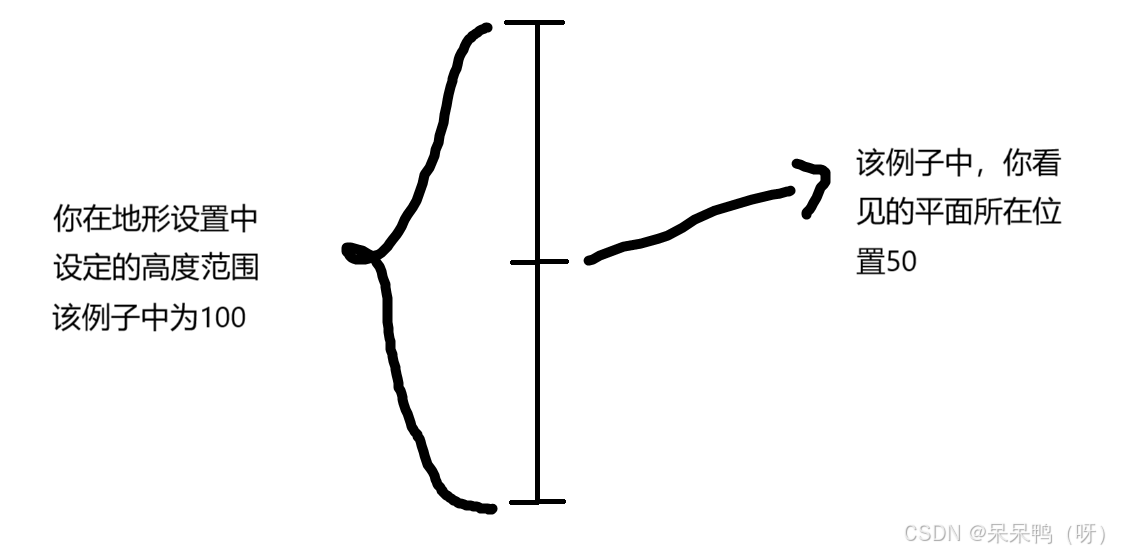

地形高度范围在0-100的，地形高度在50的地形中挖湖。

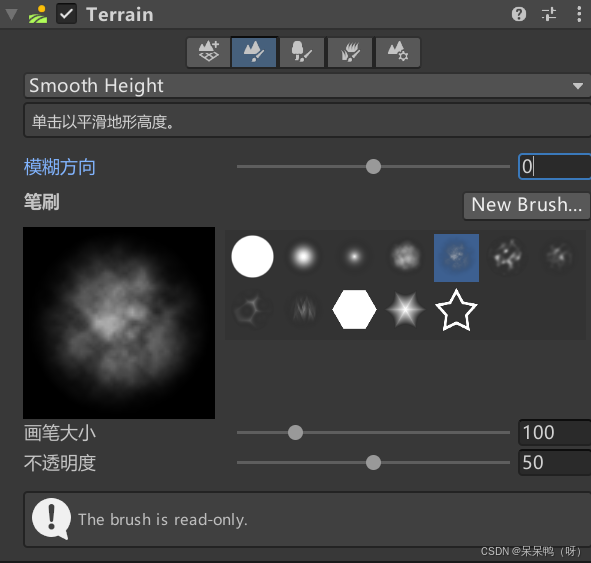

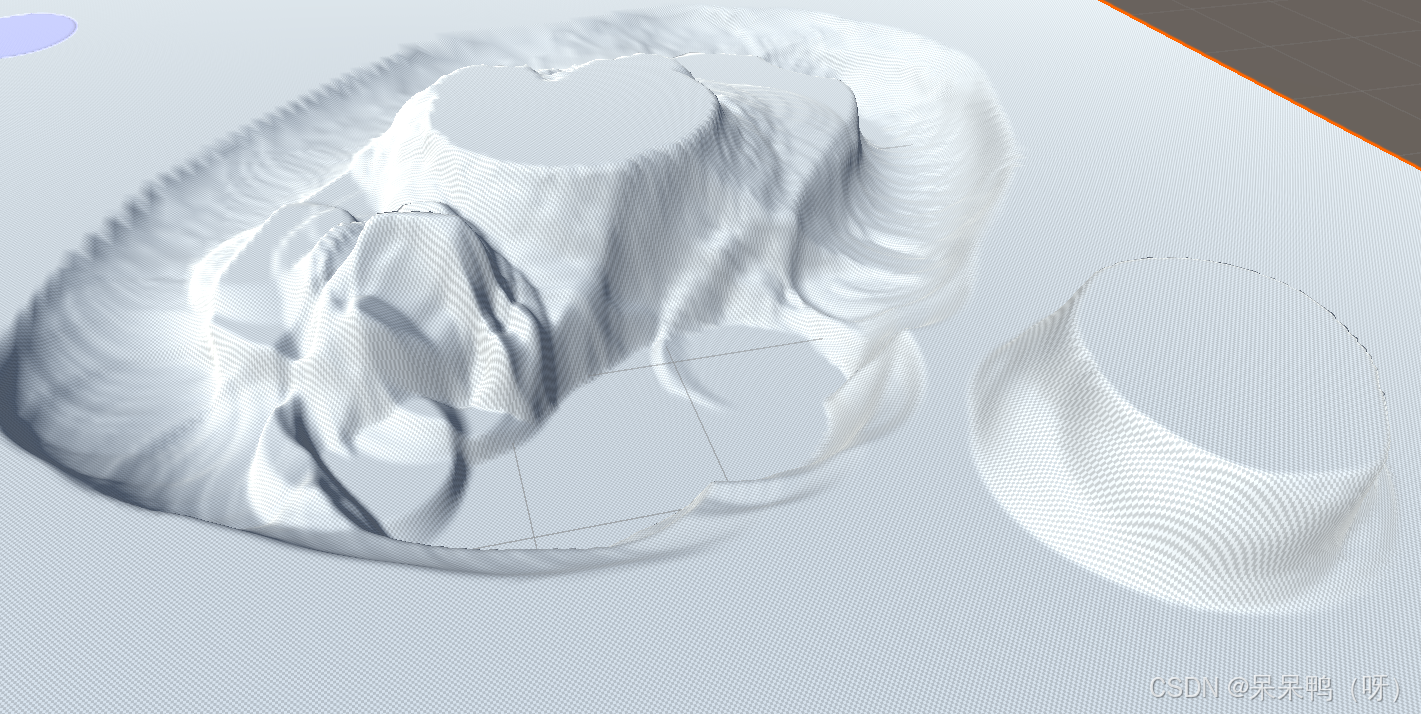

smooth Height（平滑高度）

模糊方向为1就是向上平滑，为0就是双向平滑，为-1就是向下平滑。

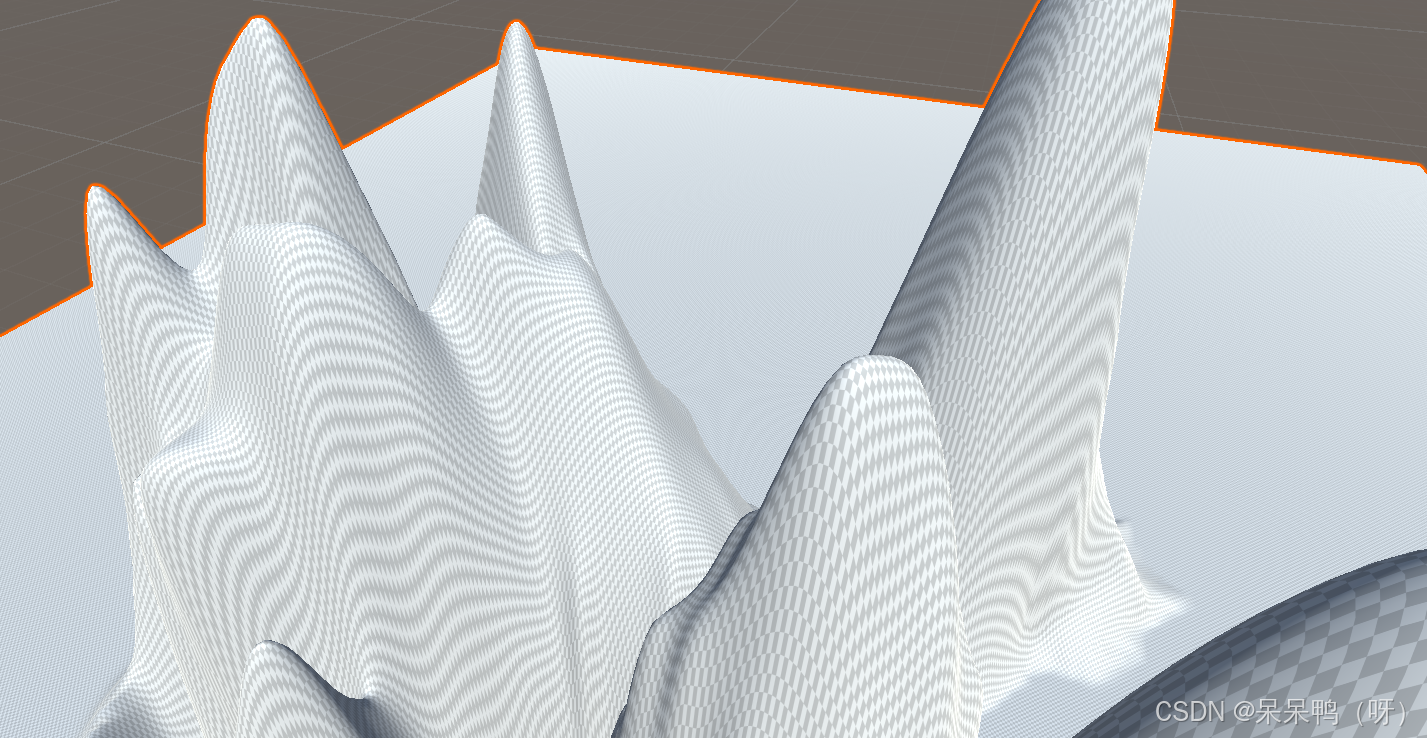

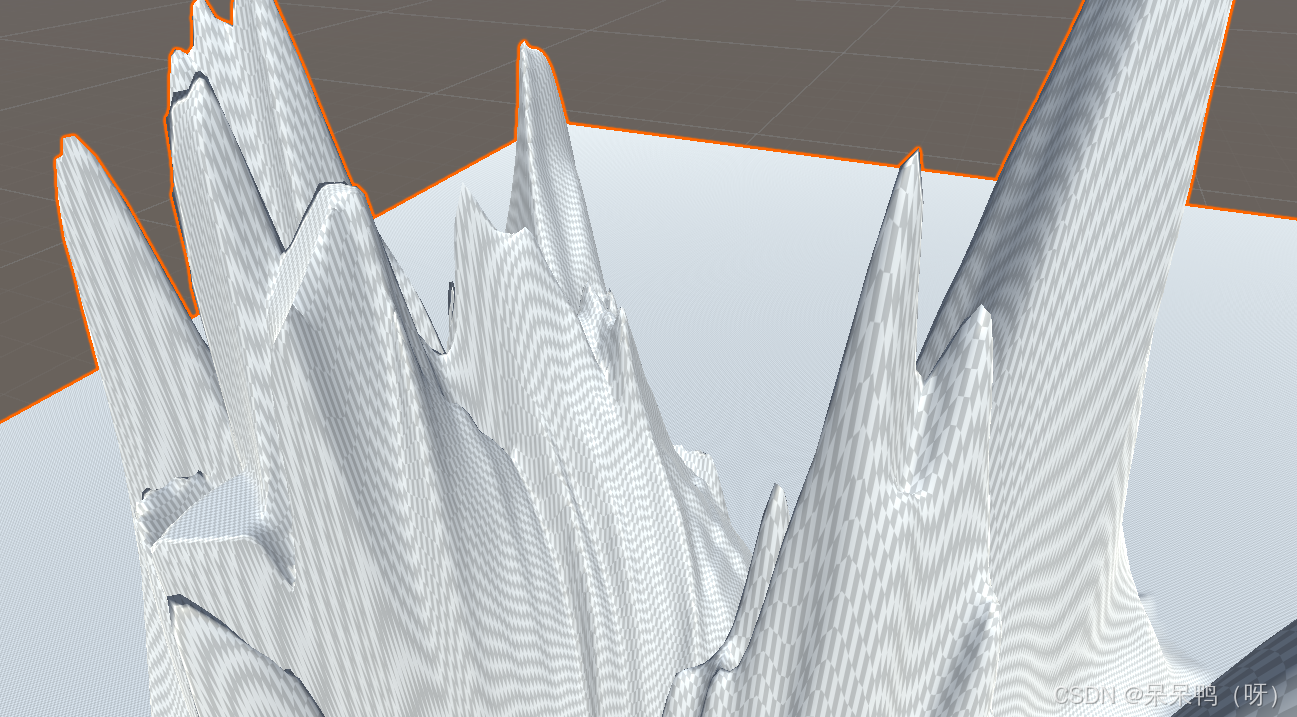

平滑高度的作用就是将尖尖的小八的头发撸圆润。

---

---

---

---

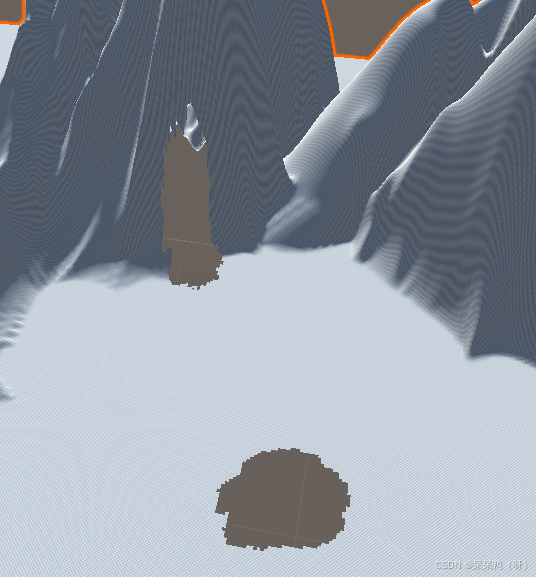

Paint Holes（绘制孔洞)

挖洞

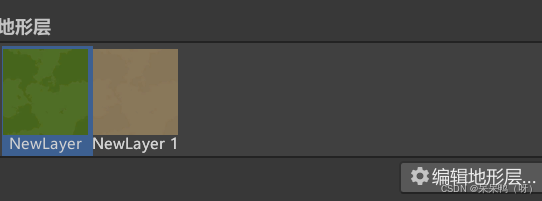

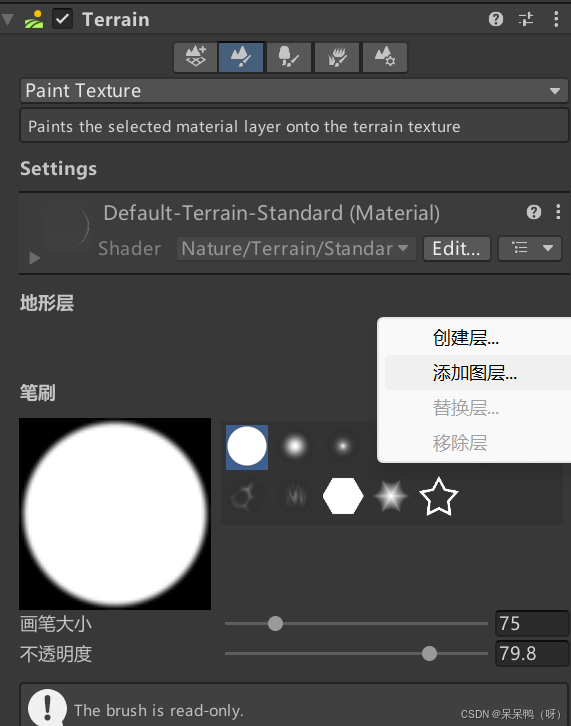

Paint Texture（绘制纹理）

“给地上色”。

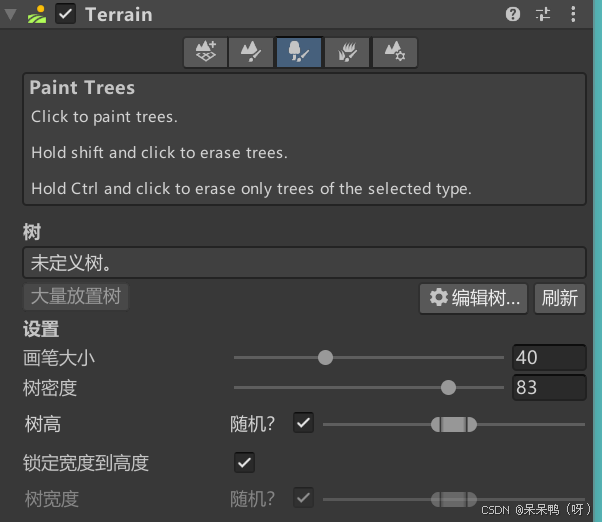

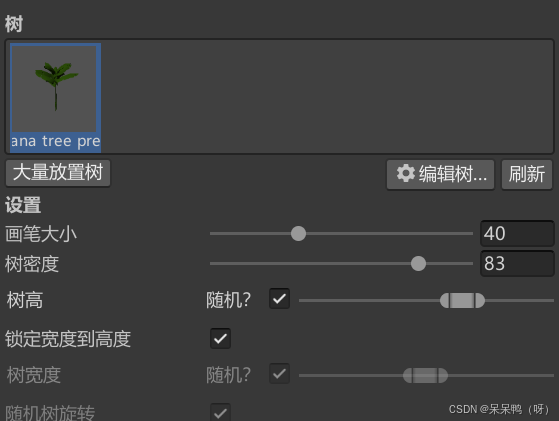

绘制树

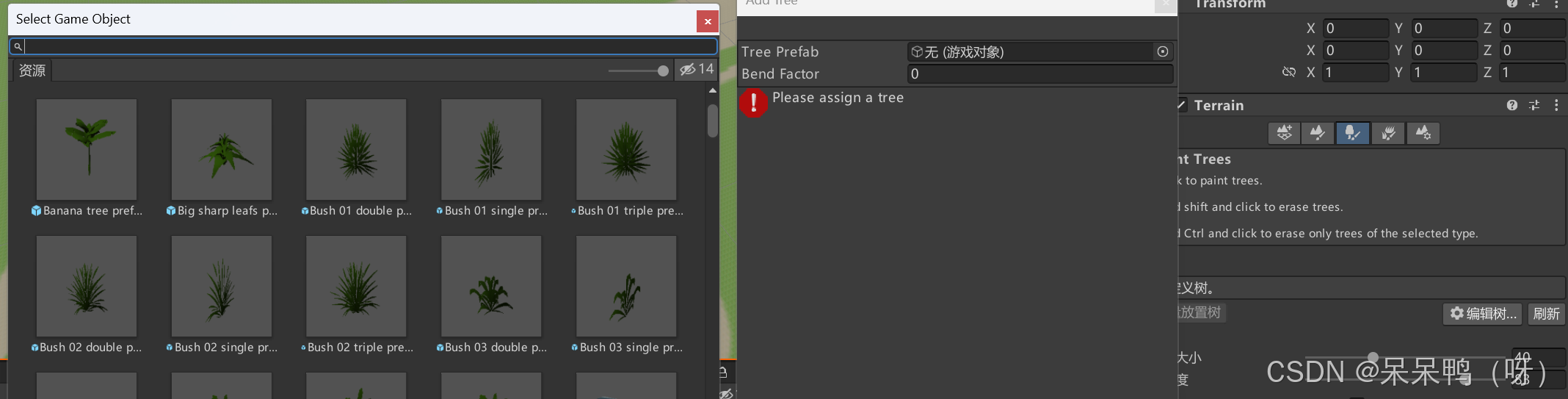

先添加树的预制体

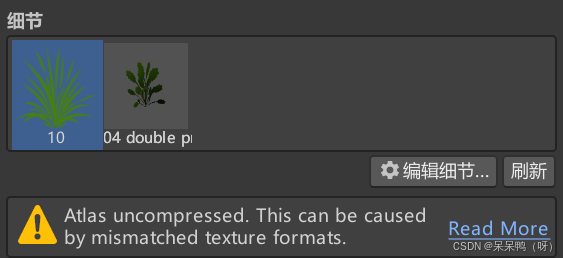

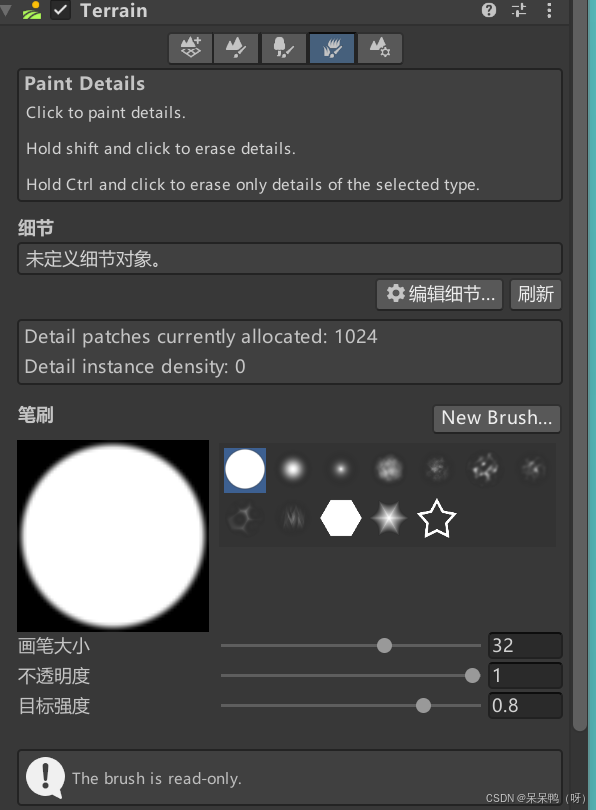

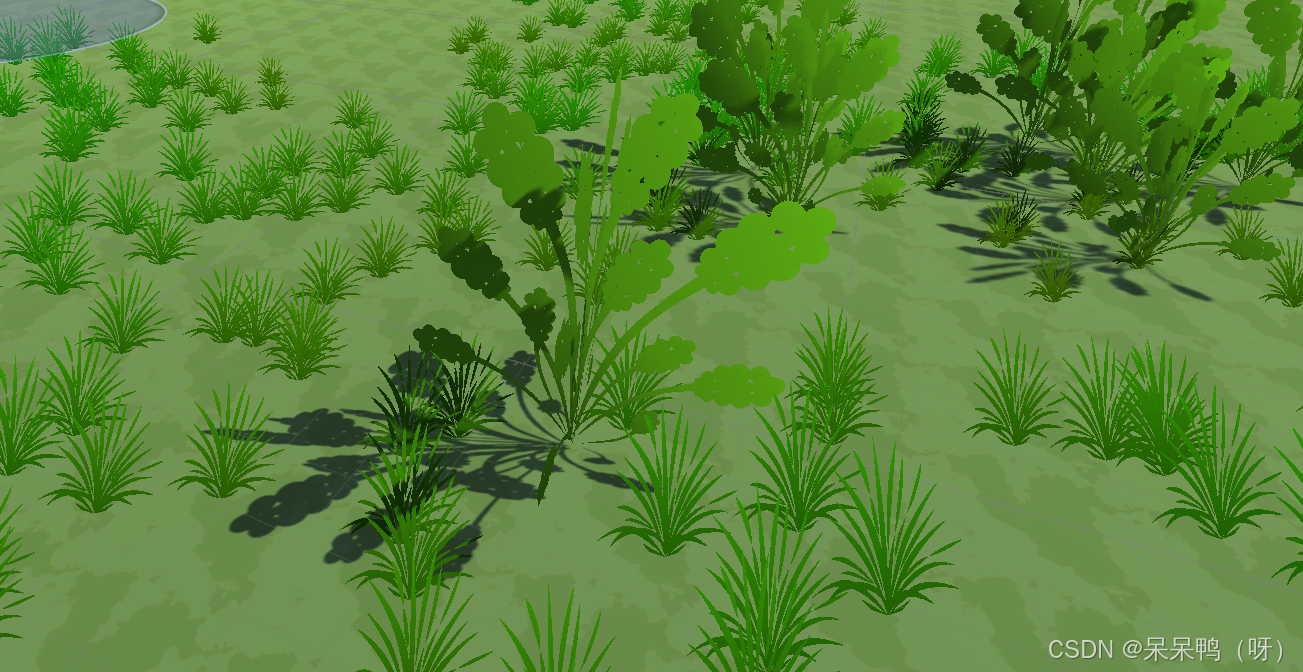

绘制细节（绘制草）

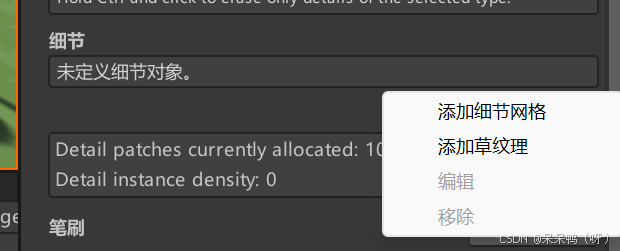

绘制草也差不多，但是草还有一种是一片一片的没有网格模型。

上面的细节网格是有模型的草，下面的草纹理是一片。

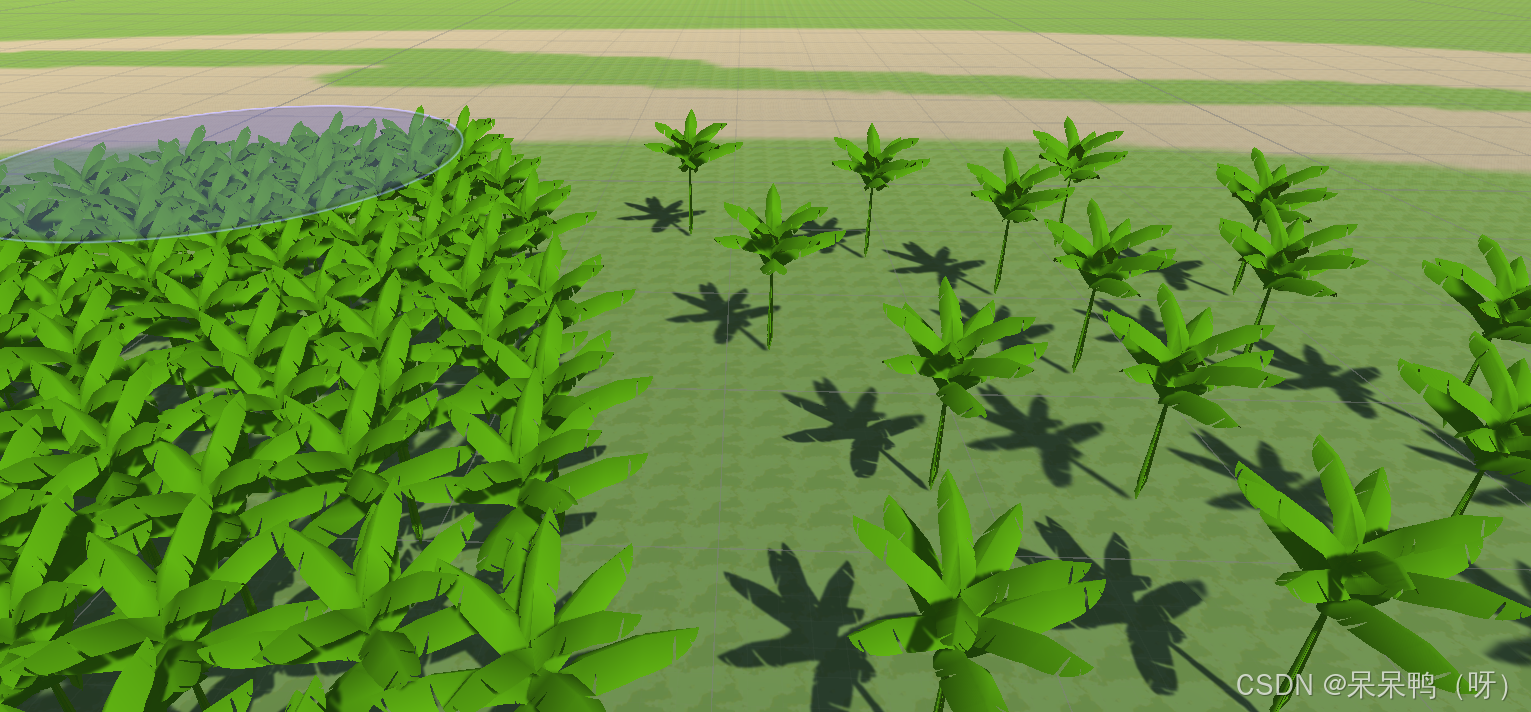

左侧为草纹理，右侧为细节网格（草模型）。使用草纹理的性能会更好些。
草纹理会始终面向摄像头而转动。
