        大家好，我是Lampard~~
        欢迎来到Unity基础系列博客，所学知识来自B站阿发老师~感谢

（一）地形编辑器Terrain

（1）创建地形

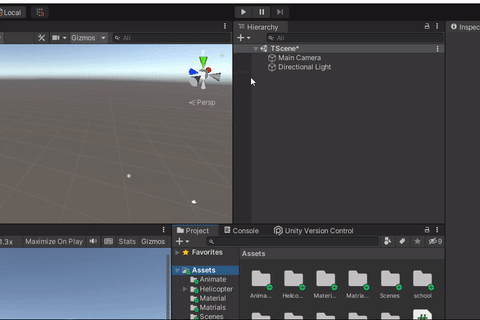

    游戏场景中大多数的山川河流地表地貌都是基于在地形上创建的，今天学习使用unity自带的地形编辑器。首先就是创建一个地形，我们右键create 3Dobject的时候，选择Terrain即可

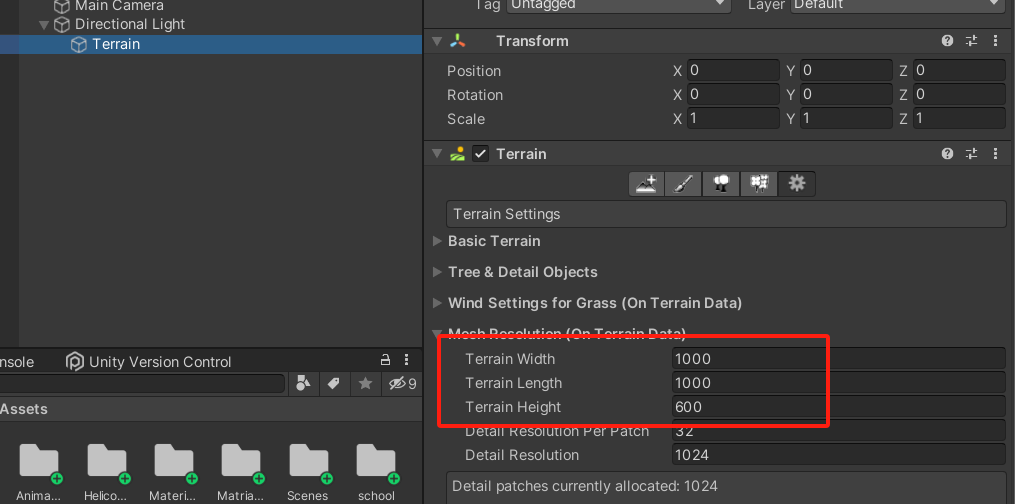

    创建成功后，按F选中这个地形。可以看到这个地形看上去比较大，而且神奇的是它的锚点是处在它的边角上的而不是在中心，我们可以点击设置按钮来调整其大小

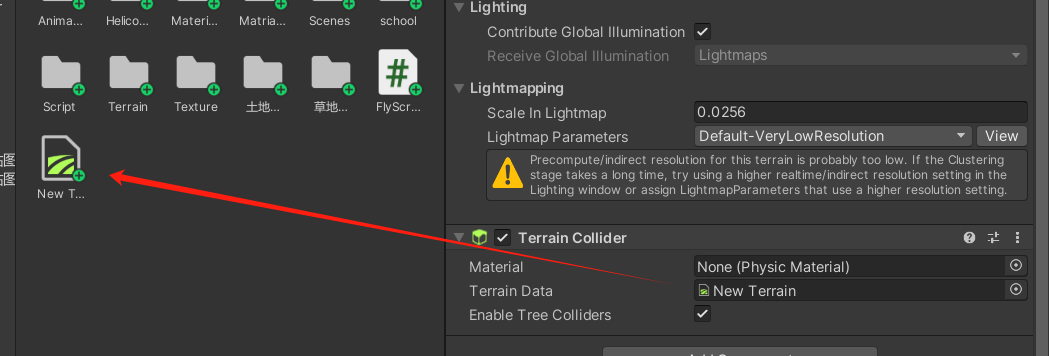

    和其他组件一样，我们可以调整它的position属性和以及对它重命名。那我们调整的地形数据会被保存在Terrain Data指向的地形文件中

（2）地形图层管理

    就像一个3d物体会有材质一样，地形的表面也会覆盖它的图层，实现如草地，土地，雪地，沙地等效果。那要在哪里设置呢？

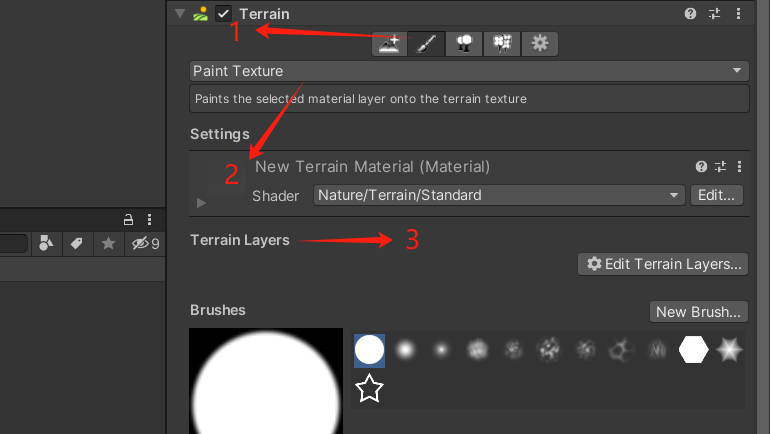

    首先选中我们的地形对象，然后看到有5个按钮从左到右：分别是Create Neighbor Terrain创建附近的地形，Paint Terrain绘制地形，Paint Tree绘制树，Print Detail绘制细节，以及刚才我们调整大小时碰到的Terrain Setting地形设置

    那地形的图层信息，是需要选中第二个按钮，然后在下面的复选框中选中Paint Texture，在下面的属性信息中找到Terrain Layers就可以了，地表图层信息都是存放在那里

（3）创建地表图层对象

    我们可以在Assert目录下，右键create，在最下级名单就有一个名叫Terrain Layer的东西。选中它我们就可以给它设置纹理贴图和法线贴图等信息

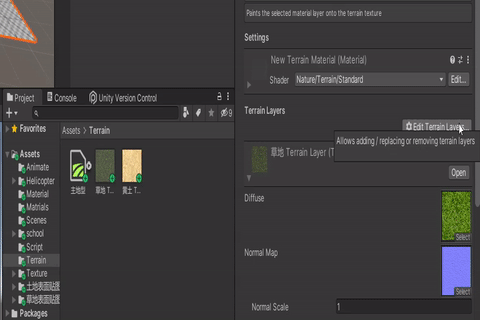

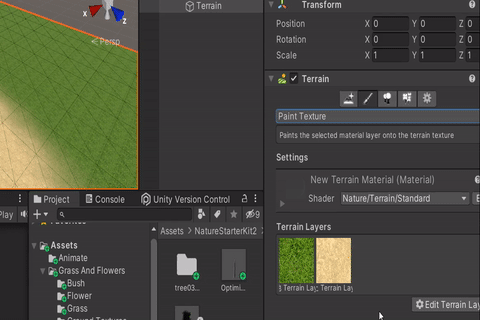

     比如我就弄了一个草地，一个黄土地图层，然后拖过去地形编辑器那里就可以了，它支持多个地形

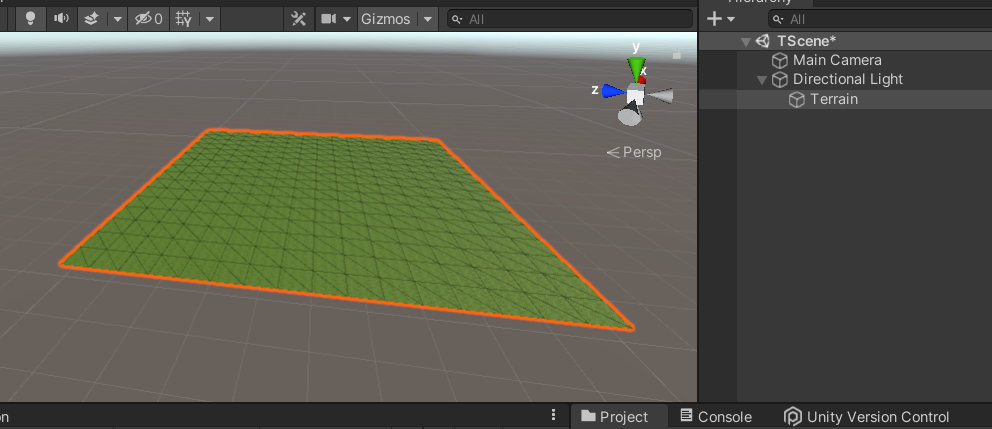

    然后我们看场景中的地形变成了草地的颜色，看来它默认是使用草地的地表图层

    那假设我想把这个地形设置为黄土地图层，或者部分地方设置成黄土地图层该怎么办呢？

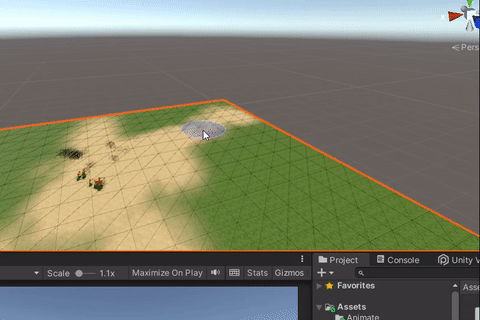

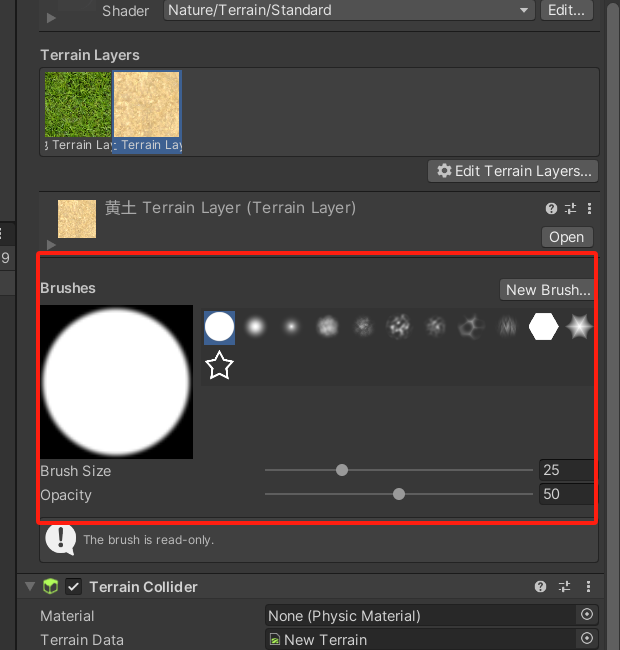

    我们可以继续在Paint Terrain绘制地形菜单往下拉，下面有一个Brushes刷子的东西，隔壁有一堆奇形怪状的图案

    它的涵义很简单，就系一个刷子一样，你可以选中不同的Terrain Layer给这个画笔“染色”，然后选用形状透明度不同的图案，设置刷头来在这个地形系统中作画

    额，说得很复杂，操作一边就很简单了

    那如果一个手滑画错了想修正怎么办？很简单，第一个方法是ctrl Z回退，第二个方法，重新选取草地的图层再画一下就好啦

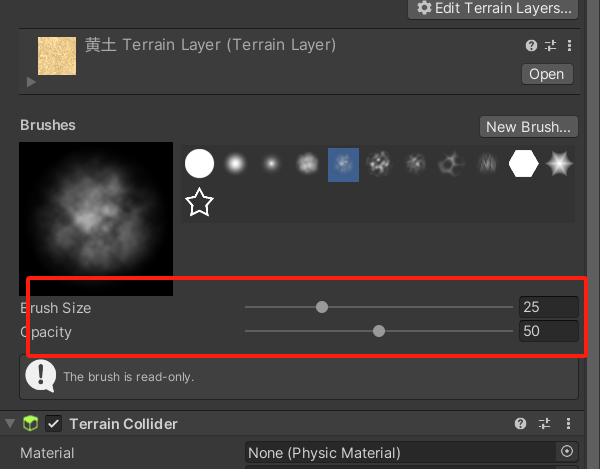

    我们选择完图案后，还可以在下方细化调整其大小和透明度，以实现想要的效果

（二）花草树木

（1）批量创建花草

    我们往草地上面用黄土地地表随意绘制一下，就有一种乡间小路的感觉了

    接下来我们可以往上面种植一些花花草草。如果只是种植一株两株，那我们直接做成预制体模型拉到场景上就可以了

    但是如果我们想批量创建很多花草，让它分布自然，那么我们就可以利用地形编辑器的Print Detail功能来批量绘制

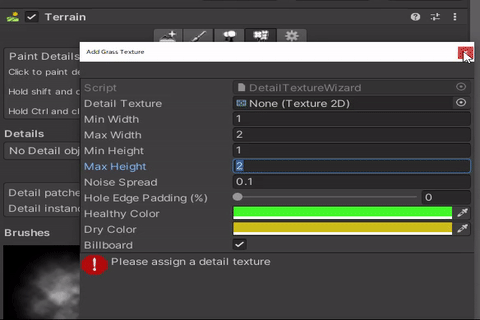

    首先我们先创建一些花草，我们首先在Details（绘制内容）增加我们的花草资源。点击Edit Details按钮，可以看到有Add texture和add mesh两个选择，我们添加纹理或者模型都可以

    我们随便找了几个花草图片加载进去，这样资源就准备好了

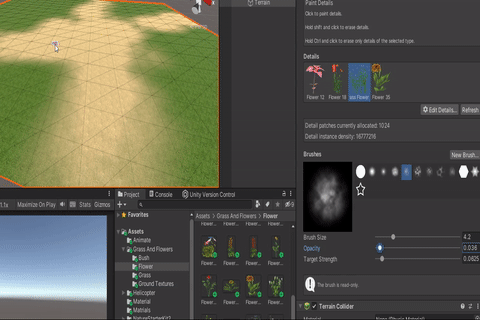

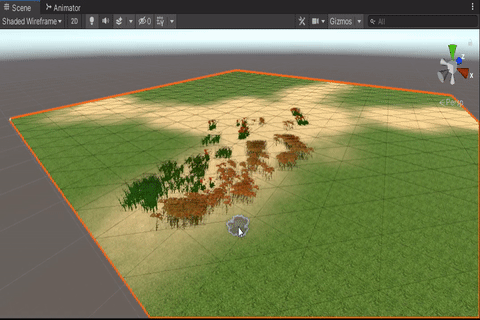

     而使用方式和地表绘制很像，我们先选择想要绘制的花草资源，在地形中直接刷刷刷就可以了（记得调整透明度和密度，不然密集恐惧症犯了....）

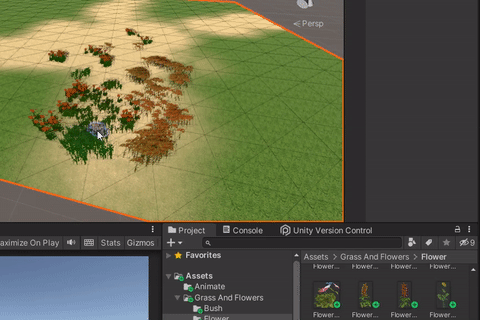

    而如果画多画密了怎么办？很简单只需要按住ctrl再刷几遍就可以把多画的删除了

    通过视觉的调整我们会发现，如果视图拉得比较远，那么unity会模拟视觉效果，把它们也同步变小，当达到一个阈值的时候就会不显示，减少内存损耗

    还有就是，无论我们旋转到什么角度，花草都会正面朝向我们，明明这些花草都是2d资源，有这种效果是因为地形编辑器也会对这些花草对象进行同步旋转

（2）种植树木

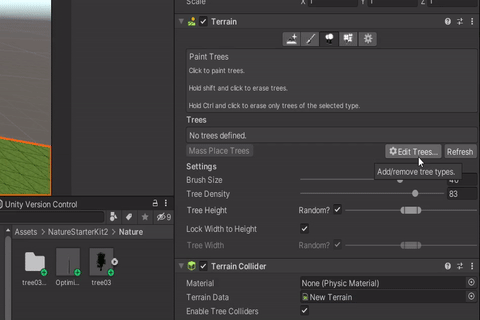

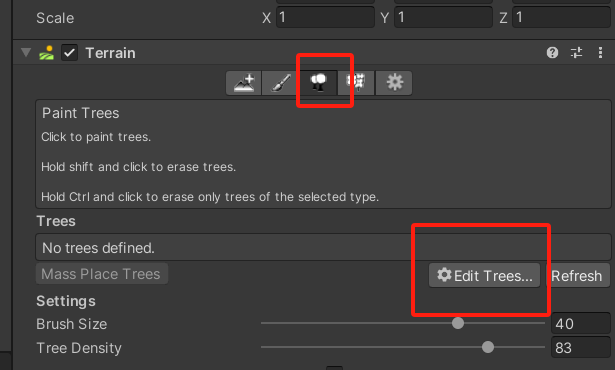

    在地形的编辑按钮中还有一个paint tree这个功能，当我们选中之后。可以把unity特殊的“树”模型添加到资源里面

     印象中我们在初学3d对象的时候，就看到果一个Tree的对象，那么我们可以先利用它看看效果

     和花草一样刷就可以了，哈哈哈，像君麻吕大招一样。

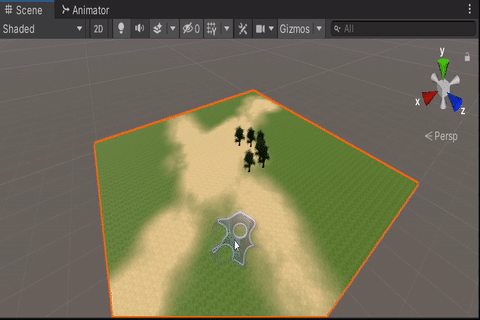

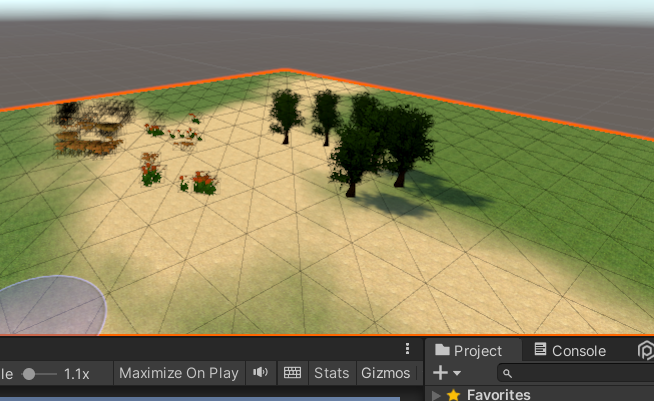

     太密集而且太丑了，调整一下刷子范围和密度，换一个正常的树木资源看看效果吧

（三）山河湖泊

（1）造山

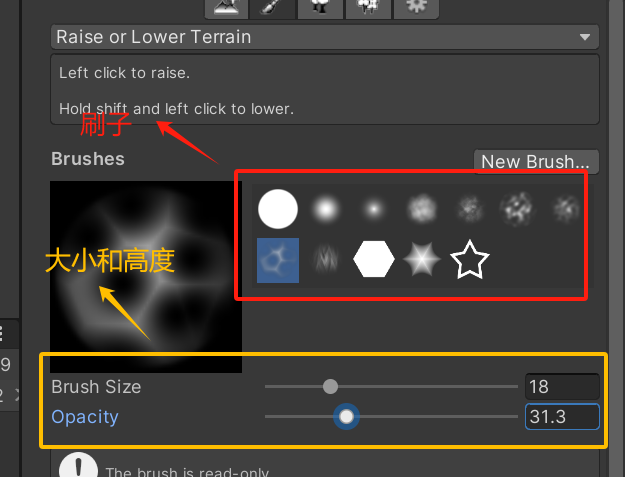

    接下来我们要学习怎么样把地形给抬高和降低。在地形Print Terrain按钮中，选择二级选项Raise or Lower Terrain选项，就可以进行地势的增高或下沉的操作

    同样我们可以选择造山刷子，以及调整刷子的大小和高度

     我们可以随便刷几下看看效果，如果想叠加效果则在可以多点几次，如果想撤销那我们可以ctrl Z撤回：

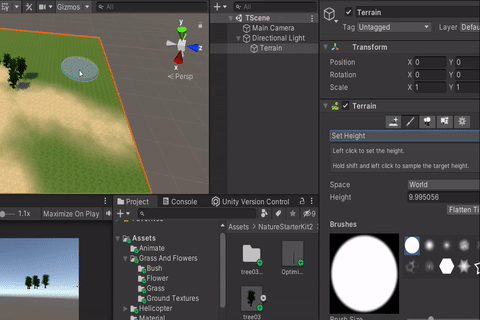

    如果我们想设置一个固定的山顶高度，那我们就可以进行setHeight操作，这样我们造的山就不会超过这个高度

（2）造湖

    造湖的过程用到的技术其实还是地势的升高和降低，我们想挖出一个湖，那么首先需要把地势升起来一个平台，因为本身Terrain的高度是0，不能直接往下挖

    接下来就是在这片升起来的地台上往下挖一个坑，我们的地台高度是10，那就挖一个5米的坑吧

    然后我们给它涂上我们的湖水纹理，用print texture功能画一下就好啦，看上去有点像就行啦hhhhhh

    好啦今天先到这里，下周进行更复杂一些的动画编辑操作~
