本文详细介绍了在Unity中使用LineRenderer组件和材质的Tiling及Offset属性实现蚂蚁线效果，从直线的动态纹理滚动到曲线的绘制，包括代码控制Tiling和Offset、跟随鼠标设置目标坐标、小蚂蚁动态爬行等关键步骤，最后提供了一个实现曲线蚂蚁线的完整代码示例。
文章目录
一、前言
嗨，大家好，我是新发。

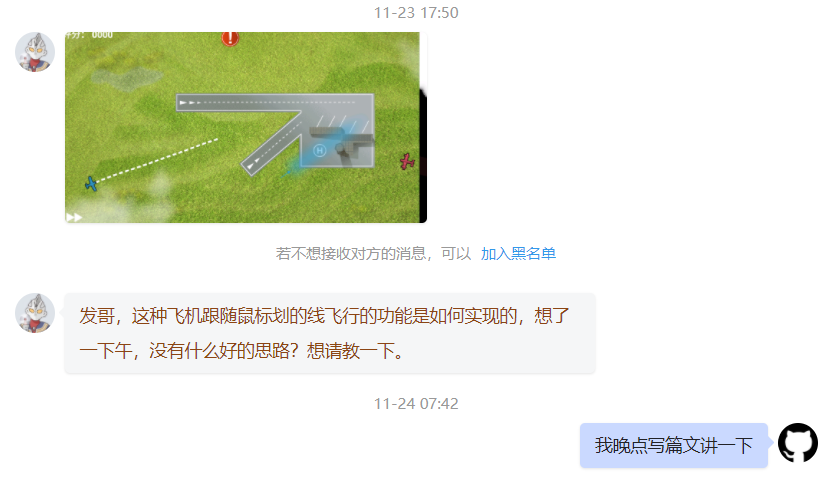

有同学私信我，问了如下的问题，
这种线我们叫蚂蚁线，那么，我们在Unity中如何实现呢？今天我就来讲讲~
本文最终效果，（工程源码见文章末尾）

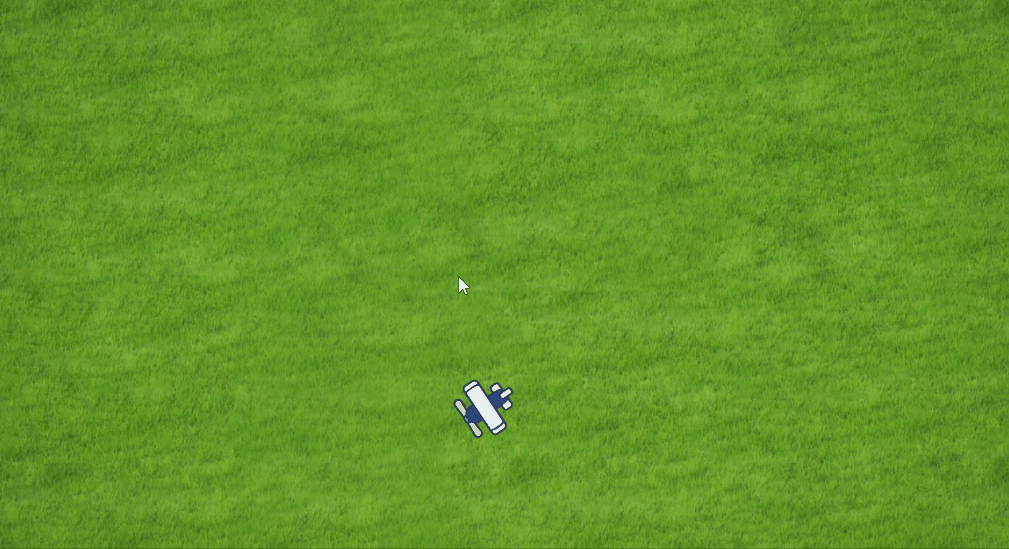

直线蚂蚁线：
曲线蚂蚁线：
二、实现方案
在Unity中有一个LineRenderer组件，可以很方便得进行线段的绘制，比如钢铁侠的激光技能，就可以使用LineRenderer来实现，
我之前写过很多篇文章讲过LineRenderer的教程，大家可以看下：
《【游戏开发实战】Unity实现水果忍者切水果的刀痕效果教程（两种实现方式：TrailRenderer、LineRenderer）》
《【游戏开发进阶】玩转贝塞尔曲线，教你在Unity中画Bezier贝塞尔曲线（二阶、三阶），手把手教你推导公式》
《【游戏开发实战】TapTap物理画线游戏，教你使用Unity实现2D物理画线功能，看到我为你画的彩虹了吗》

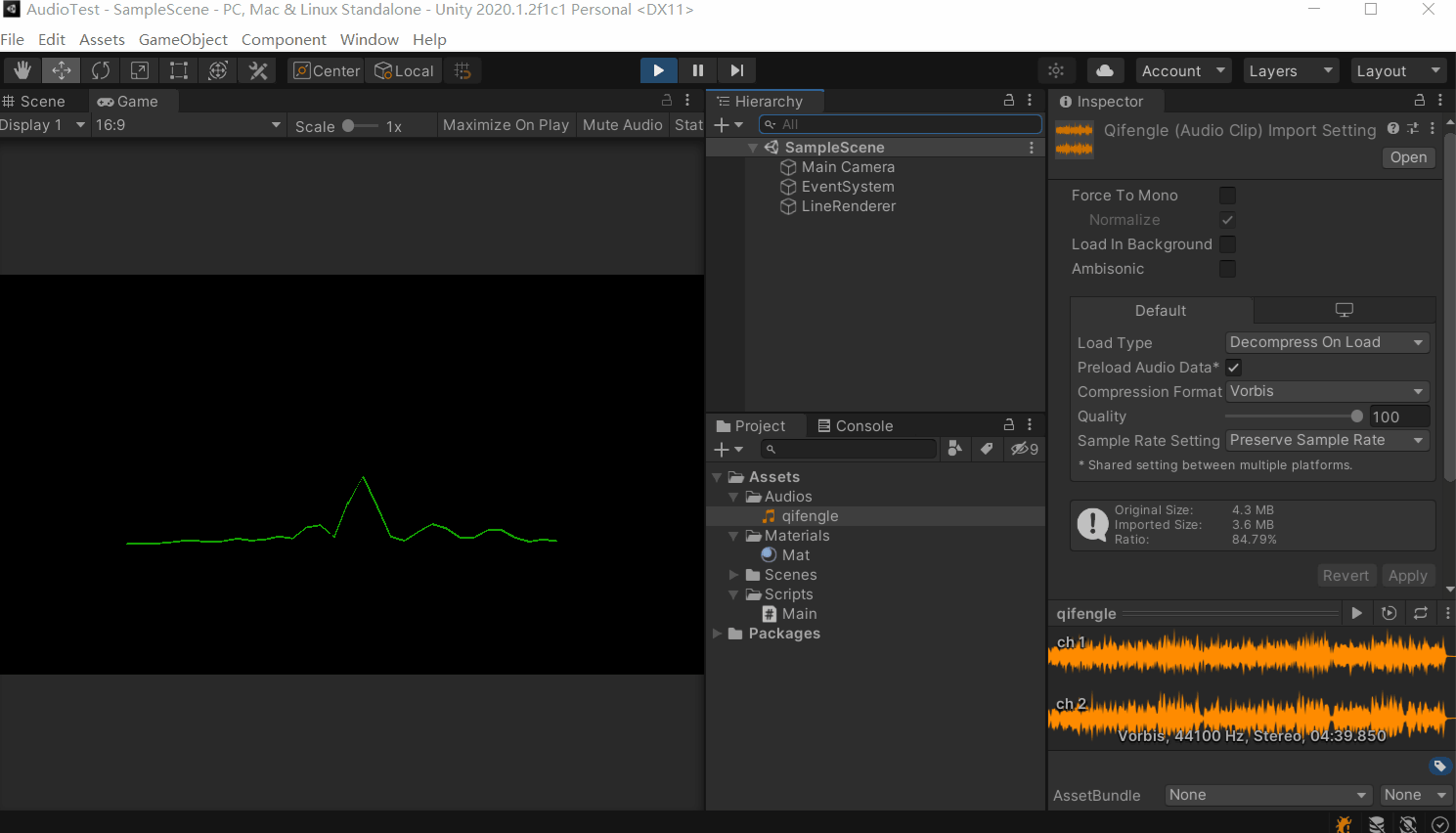

《【游戏开发实验】Unity音频效果可视化显示（GetSpectrumData接口）》
那么，如何使用LineRenderer实现蚂蚁线的效果呢？
其实只需要在材质上做点文章就可以了，材质属性中有个Tiling和Offset来操作UV，讲到这里，估计部分小伙伴已经知道如何实现了，如果还没悟透，没关系，继续往下看吧~
三、具体实操

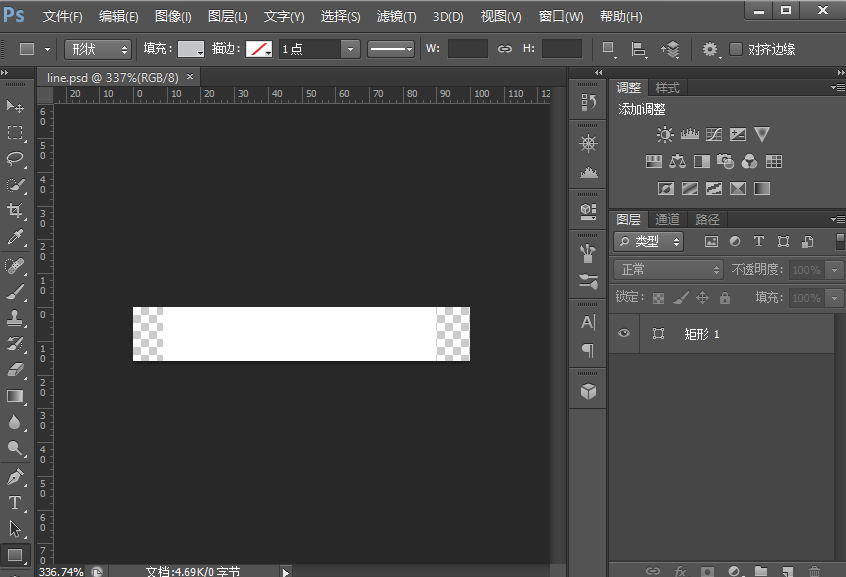

我用PhotoShop做了一张线段图片，线段的两边留一些空白，如下，

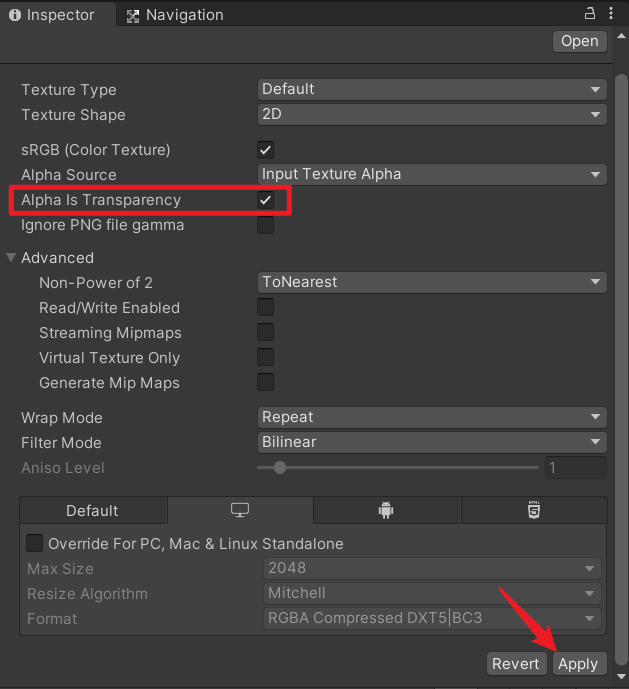

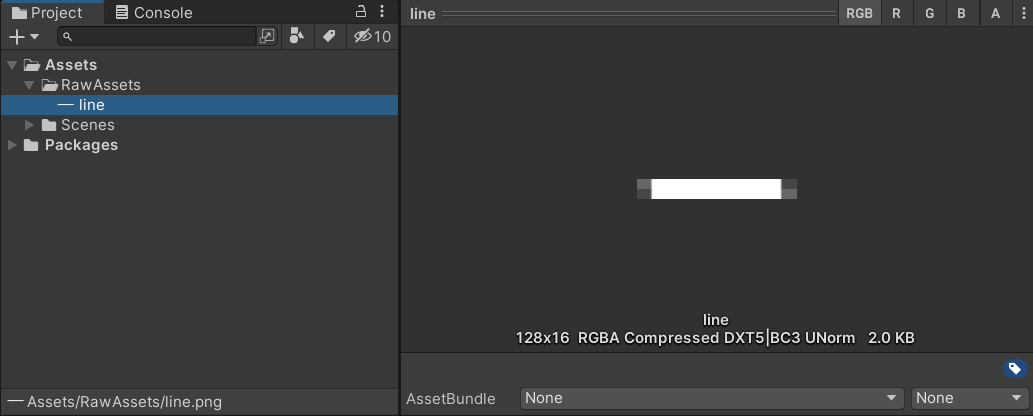

保存为lin.png，导入到Unity中，勾选Alpha Is Transparency，点击Apply，
效果如下
2、制造材质球：line.mat
接着我们创建一个材质球，重命名为line，

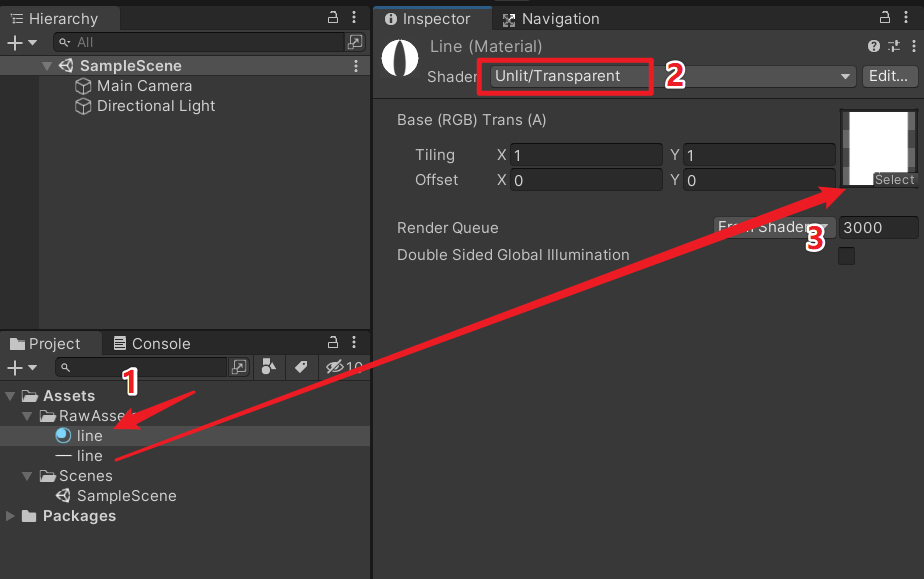

选中line材质球，设置shader为Unlit/Transparent，设置贴图为刚刚的line.png，如下，
这样，我们的材质球就搞定啦~
3、创建LineRenderer

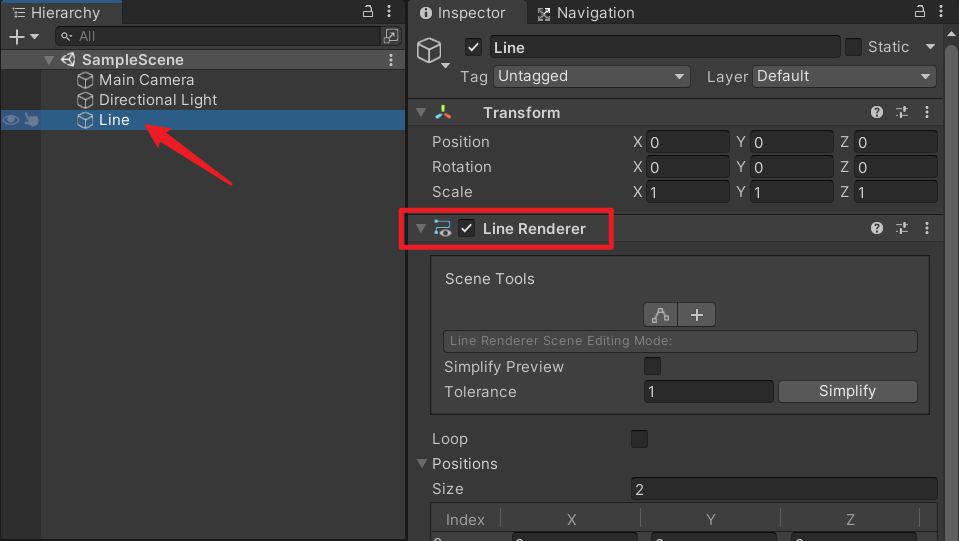

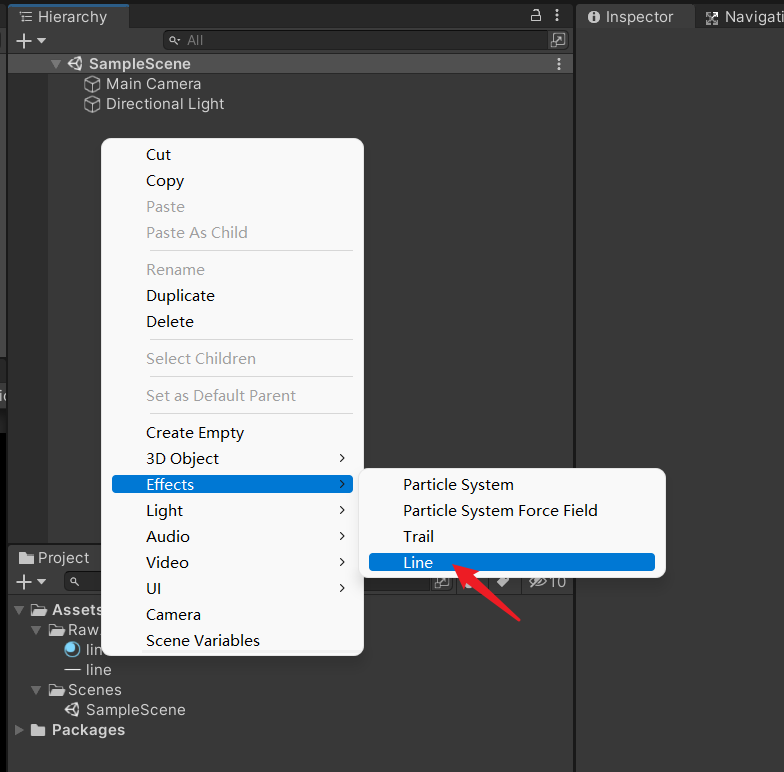

我们在Hierarchy视图中右键鼠标，点击菜单Effects / Line，就可以场景一个带LineRenderer组件的物体啦，
如下
接着我们设置LineRenderer的材质为刚刚的line.mat，如下，

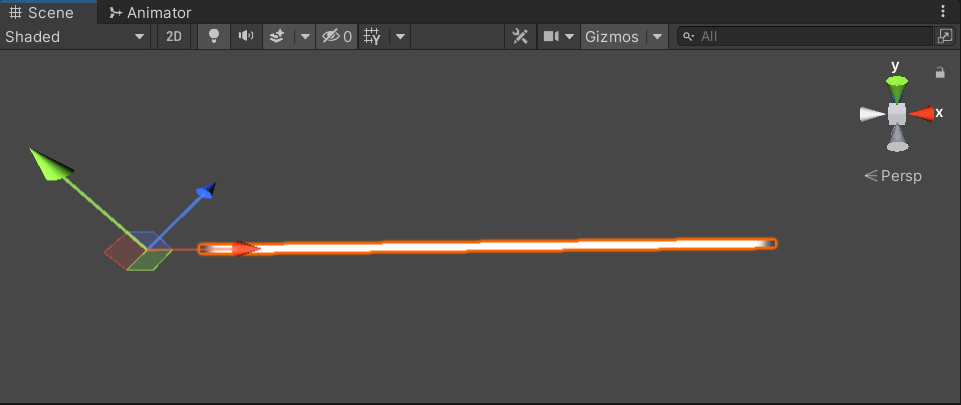

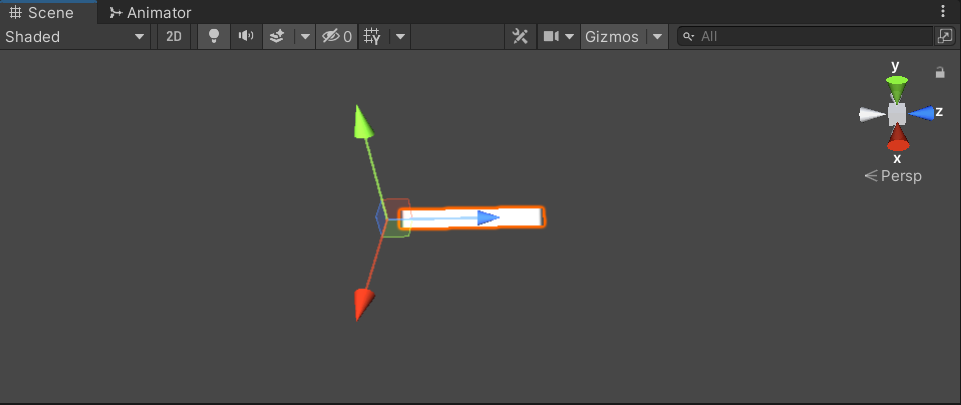

此时我们在场景中就可以看到一条线段了，
4、调节材质的Tiling和Offset
我们先设置一下LineRenderer的两个坐标点，比如我设置为(0, 0, 0)和(10, 0, 0)，
可以看到此时线段变长了，
上面我们也看到，贴图被拉伸了，没关系，调整一下Tiling，如下，

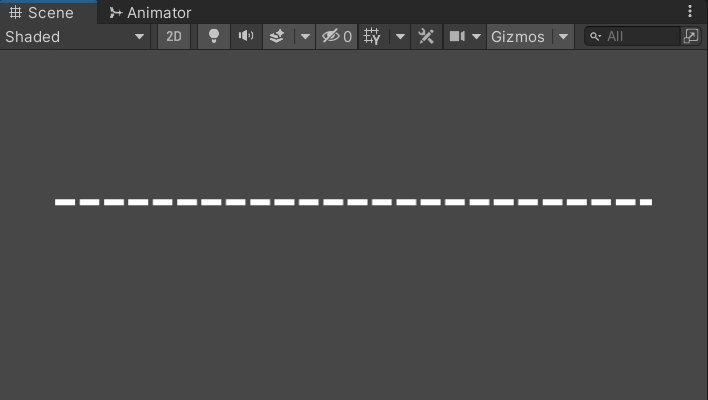

一节一节的小线段就出来了，

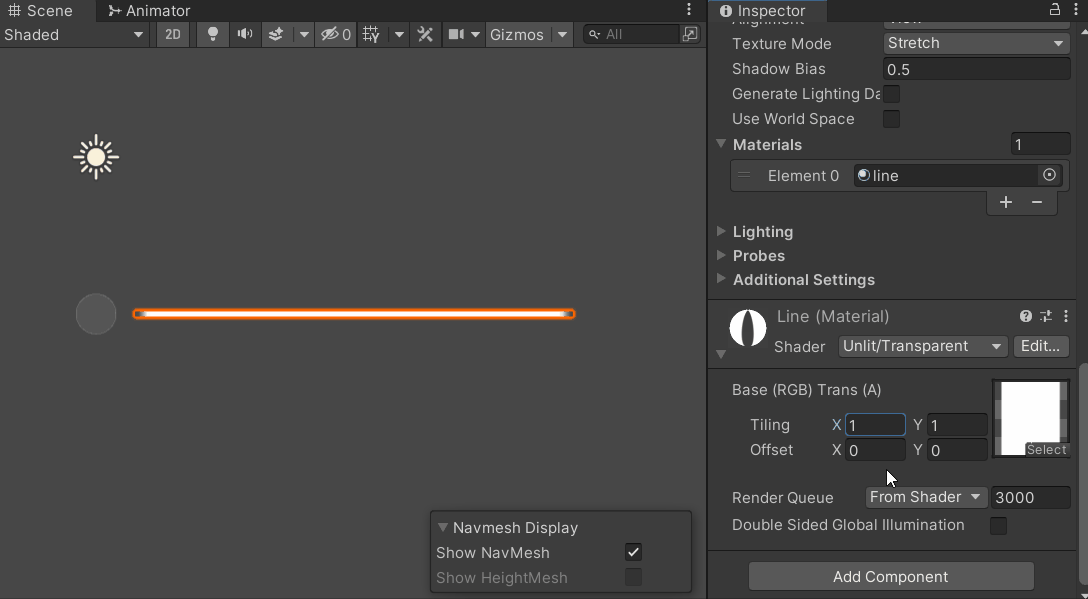

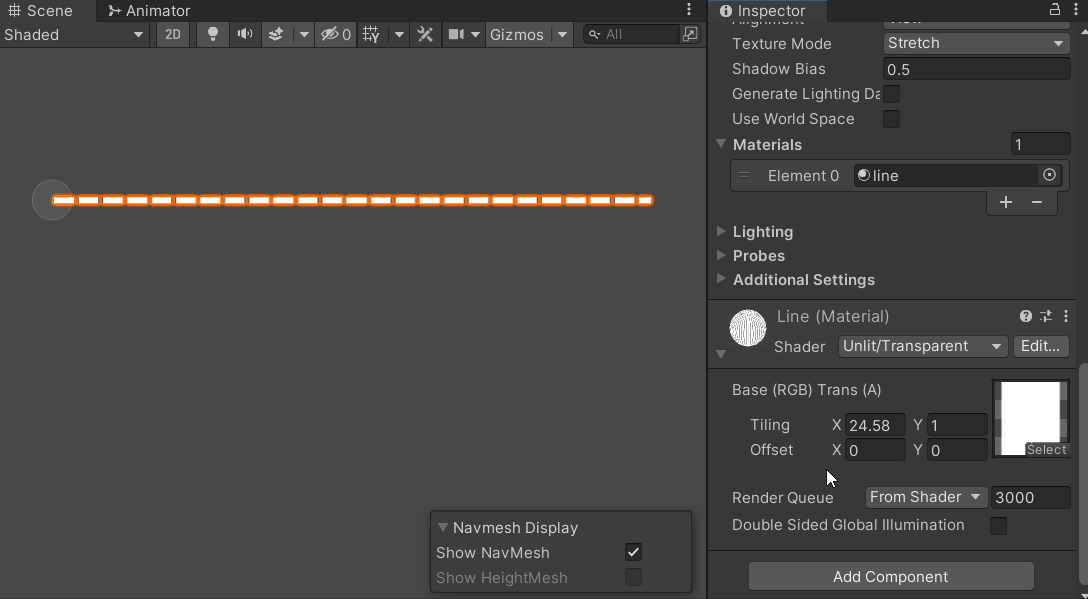

如果我们想让线上的 “小蚂蚁” 动起来，只需要调节Offset参数即可，如下，
5、用代码控制Tiling和Offset
上面我们是手动调节Tiling和Offset，实际运行过程中是需要通过代码来控制的，
需要用到Material的两个方法：
// Material.cs
// 设置Tiling
public void SetTextureScale(int nameID, Vector2 value);
// 设置Offset
public void SetTextureOffset(int nameID, Vector2 value);

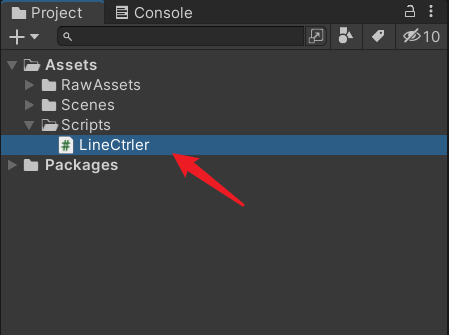

我们创建一个LineCtrler.cs脚本，
代码很简单，如下，
using UnityEngine;
public class LineCtrler : MonoBehaviour
{
[SerializeField]
private LineRenderer lineRenderer;
private Material material;
private Vector2 tiling;
private Vector2 offset;
private int mainTexProperty;
void Start()
{
// 缓存材质实例
material = lineRenderer.material;
// 缓存属性id，防止下面设置属性的时候重复计算名字的哈希
mainTexProperty = Shader.PropertyToID("_MainTex");
tiling = new Vector2(20, 0);
offset = new Vector2(0, 0);
// 设置Tiling
material.SetTextureScale(mainTexProperty, tiling);
// 设置Offset
material.SetTextureOffset(mainTexProperty, offset);
}
}
6、挂脚本进行测试

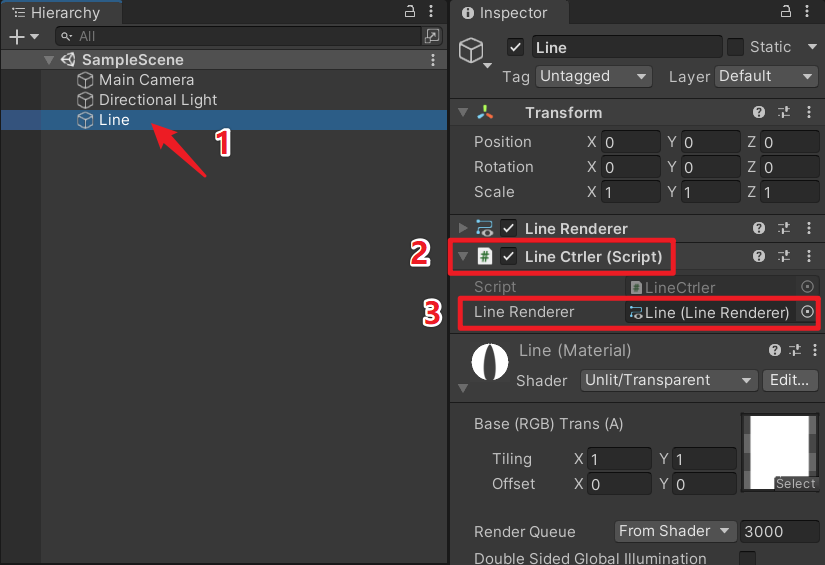

我们给场景中的Line挂上LineCtrler脚本，并设置LineRenderer成员，如下，

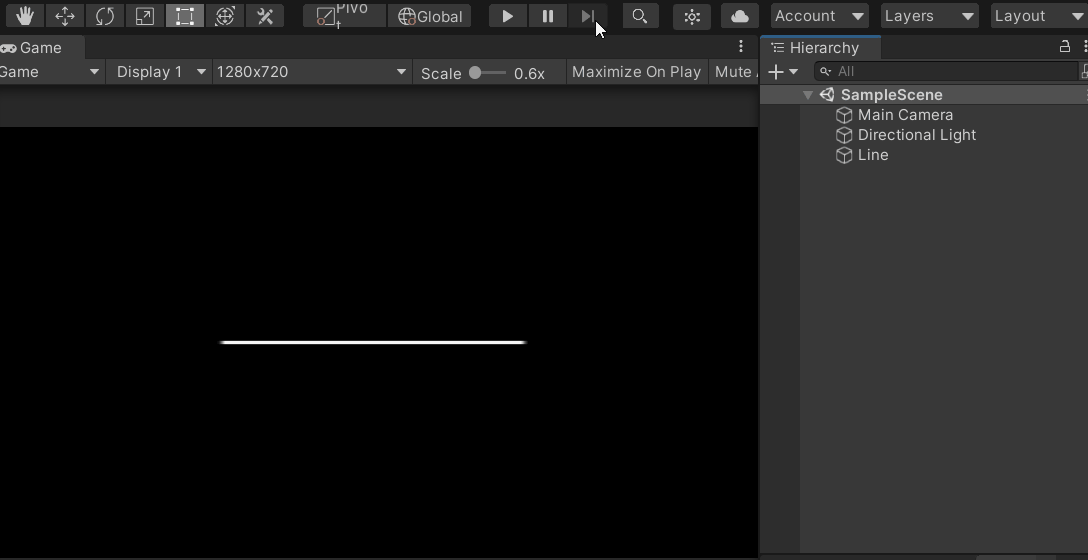

运行测试，可以看到，代码正常工作，
7、LineRenderer起始点跟随飞机坐标

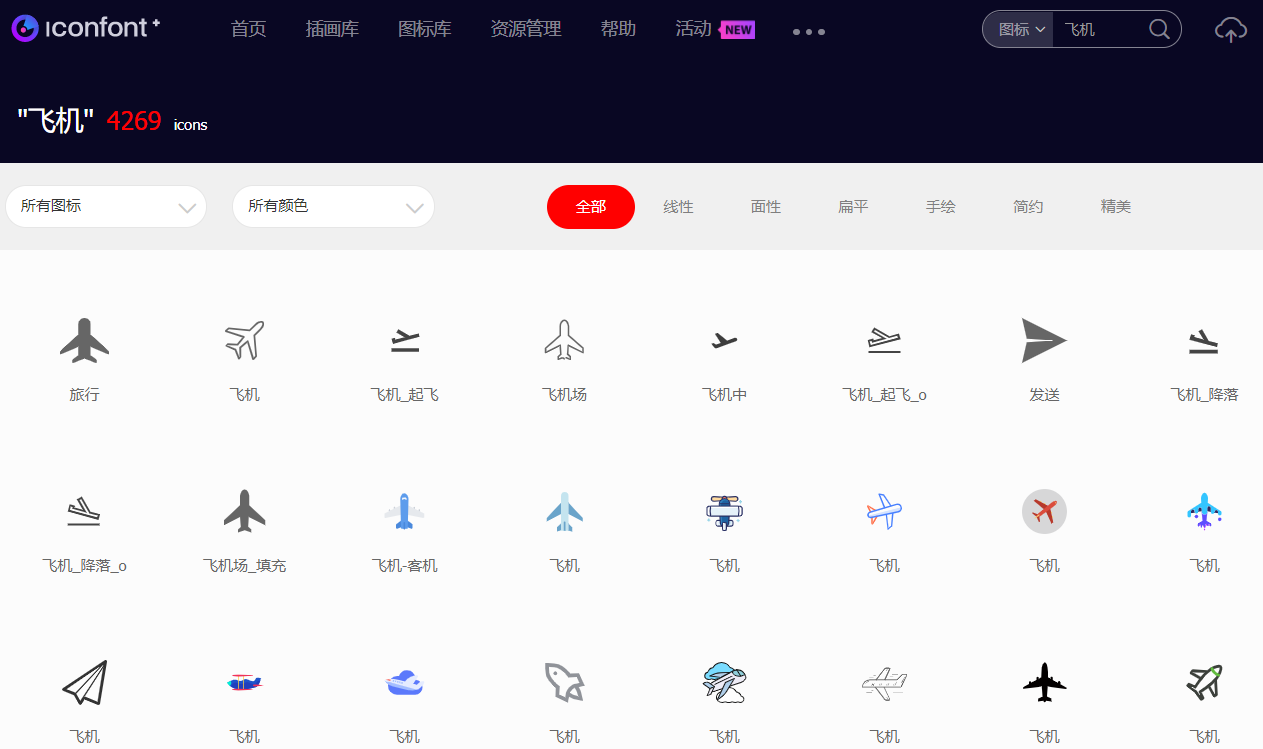

上面，我们的线段是静止的，实际需求是根据鼠标点击的目标位置设置线段的坐标，为了演示，我去找个飞机的图标，找图标，推荐在阿里图标库中，我在多篇文章中都安利过，地址：https://www.iconfont.cn/

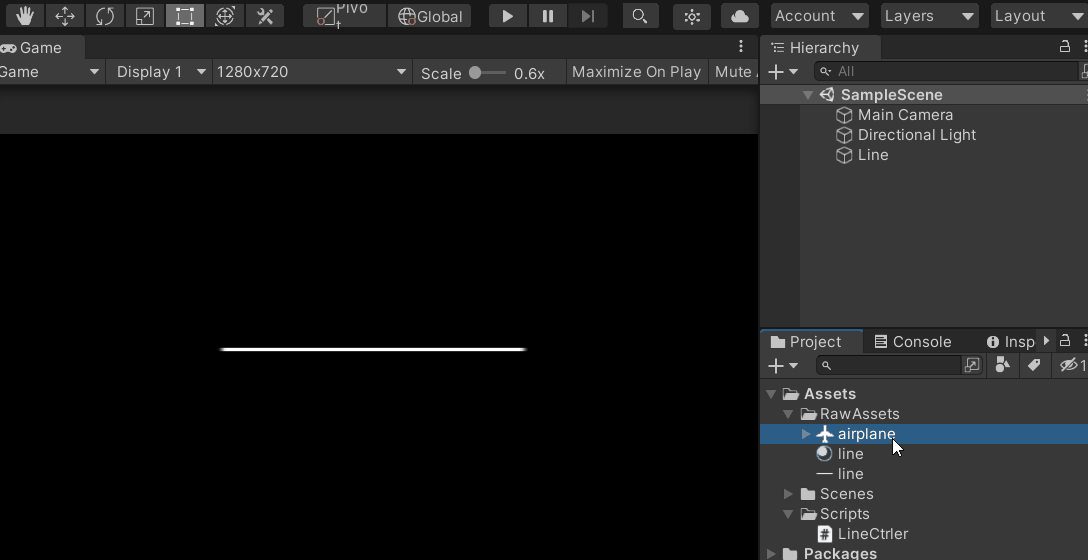

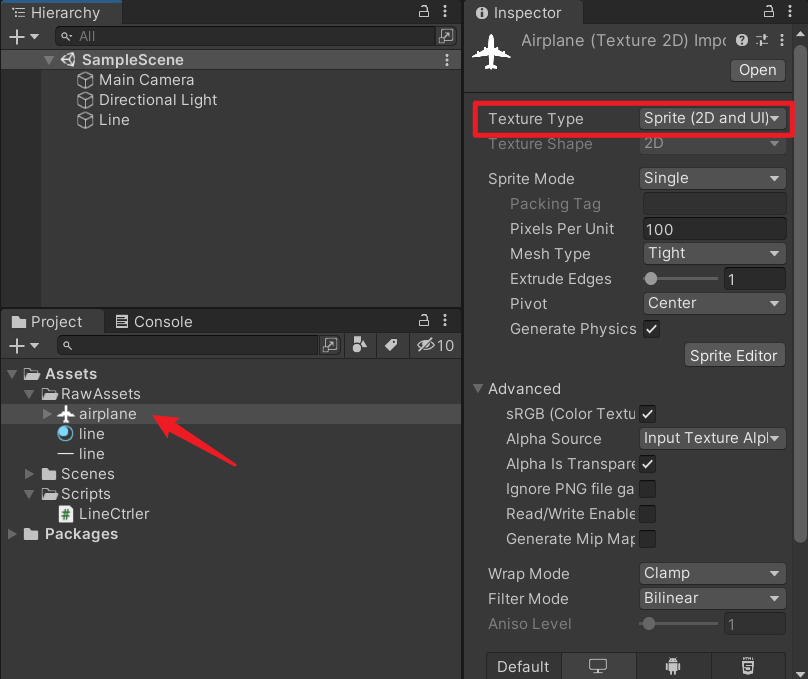

把飞机图片导入工程中，设置Texture Type为Sprite (2D and UI)，
把飞机放入场景中，
然后我们加点代码，让LineRenderer的起始点跟随飞机坐标，如下
using UnityEngine;
public class LineCtrler : MonoBehaviour
{
// ...
// 飞机
[SerializeField]
private Transform airplane;
private void Update() {
lineRenderer.SetPosition(0, airplane.position);
}
}

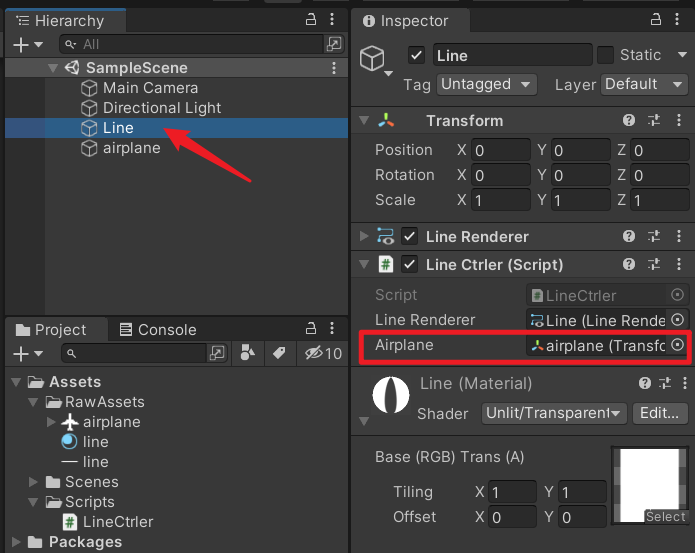

回到场景中，给LineCtrler脚本设置Airplane对象，如下，

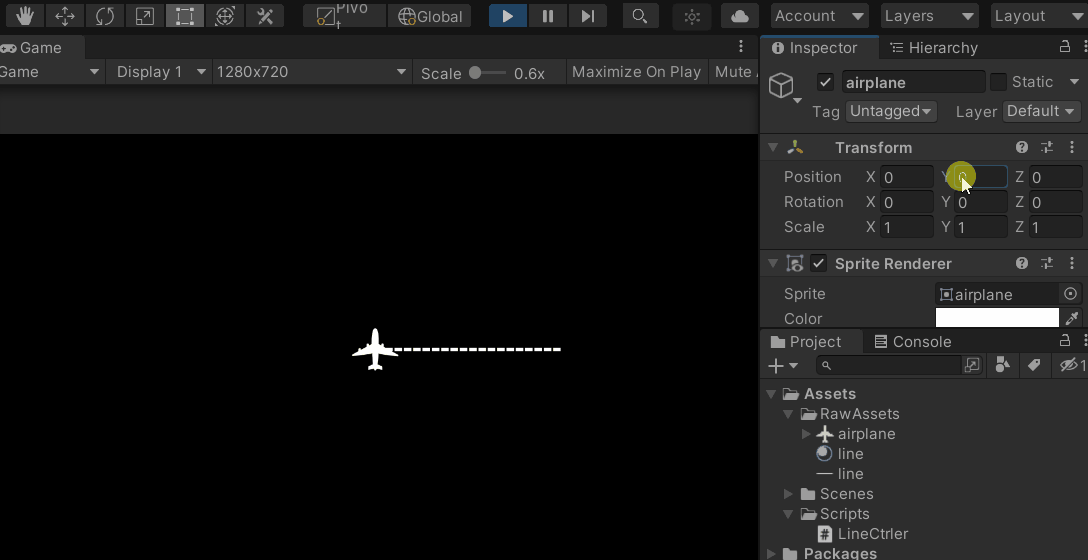

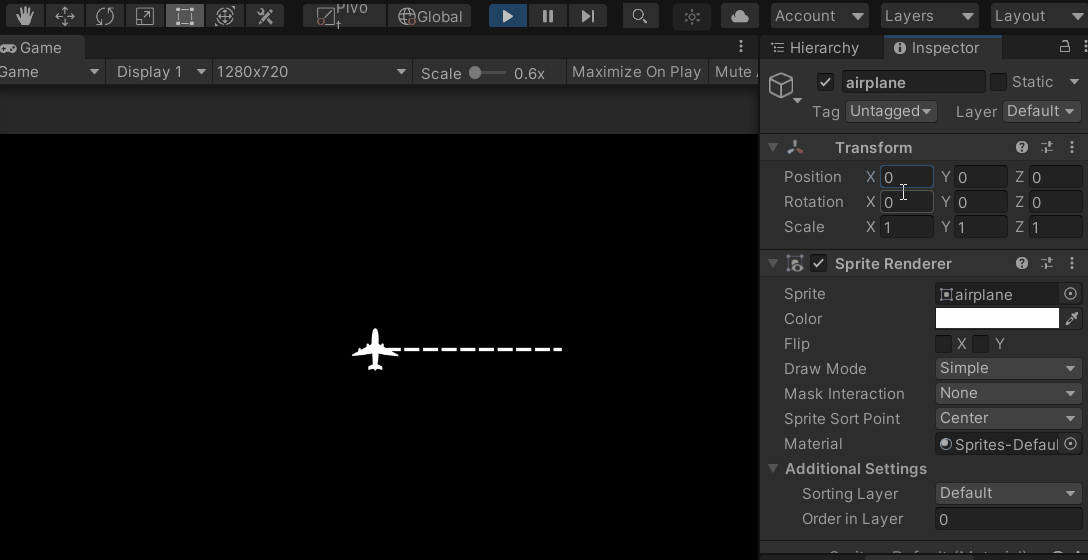

运行测试，可以看到，LineRenderer的起始坐标已经跟随飞机的坐标了，
9、根据线段长度计算Tiling
我们上面看到，线段长度变化的时候，纹理相应的发生拉伸和挤压，这是因为我们没有动态计算Tiling，我们只需要根据长度来计算Tiling即可，改一下代码，如下，
using UnityEngine;
public class LineCtrler : MonoBehaviour
{
// ...
// 线长
private float lineLen;
// 密度
[SerializeField]
private float density = 2f;
private void Update()
{
// ...
// 计算线长度
lineLen = (lineRenderer.GetPosition(1) - lineRenderer.GetPosition(0)).magnitude;
// 根据线段长度计算Tiling
tiling = new Vector2(lineLen * density, 0);
// 设置Tiling
material.SetTextureScale(mainTexProperty, tiling);
}
}
运行测试，可以看到，现在蚂蚁线纹理正常了，
10、小蚂蚁爬起来
我们上面看到，蚂蚁线上的 “小蚂蚁” 运行中没有动态地爬起来，我们在Update中加上对Offset的设置即可，如下，
using UnityEngine;
public class LineCtrler : MonoBehaviour
{
// ...
// 定时器
private float timer = 0;
// 频率间隔
[SerializeField]
private float frequency = 0.03f;
// 小蚂蚁爬行速度
[SerializeField]
private float moveSpeed = 0.04f;
private void Update()
{
// ...
timer += Time.deltaTime;
if(timer >= frequency)
{
timer = 0;
offset -= new Vector2(moveSpeed, 0);
material.SetTextureOffset(mainTexProperty, offset);
}
}
}

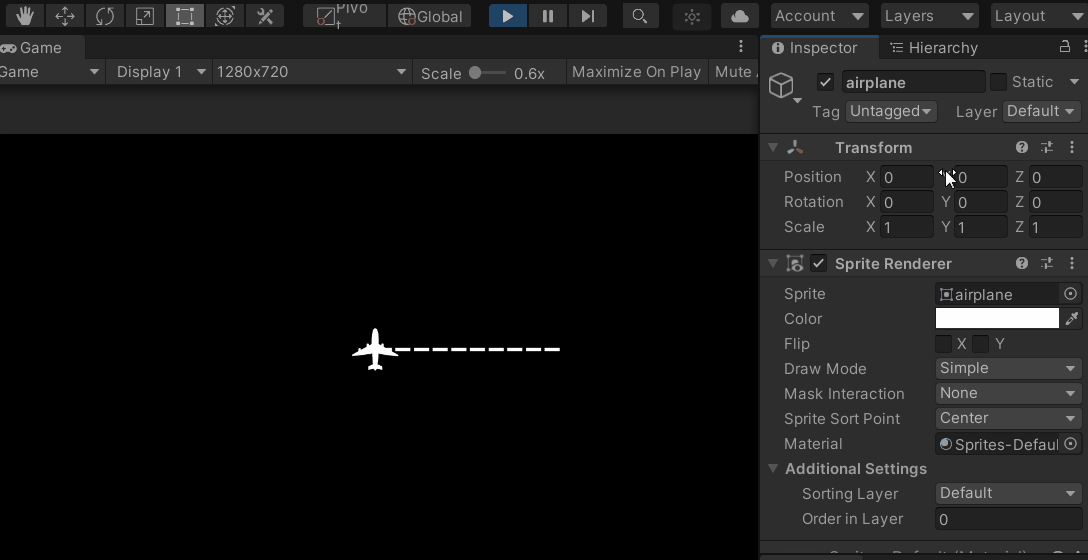

运行测试，可以看到，小蚂蚁爬起来了，
11、点击设置目标坐标
最后一步就是获取鼠标点击的位置设置为LineRenderer的终点，让飞机飞过去，继续加逻辑，如下，（注意：严格来说，飞机的逻辑不应该写在LineCtrler.cs中，这里只是演示，所以我就不单独写到新的脚本啦）
using UnityEngine;
public class LineCtrler : MonoBehaviour
{
// ...
// 主摄像机
private Camera mainCam;
// 目标坐标
private Vector3 targetPos;
// 飞机飞行速度
[SerializeField]
private float flySpeed = 0.01f;
// 是否到达目标坐标
private bool reachTargetPos = false;
private void Update()
{
// ...
// 严格来说，飞机的逻辑不应该写在LineCtrler中
// 这里只是演示，所以我就不单独写到新的脚本啦
if (Input.GetMouseButtonDown(0))
{
var screenPos = Input.mousePosition;
// 屏幕坐标转世界坐标，注意z轴是距离摄像机的距离
targetPos = mainCam.ScreenToWorldPoint(new Vector3(screenPos.x, screenPos.y, 10));
// 这里用up是因为飞机的朝向的方向是y轴的方向，如果你的飞机的朝向是z轴的，则用forward
airplane.up = targetPos - airplane.position;
// 设置LineRenderer的终点
lineRenderer.SetPosition(1, targetPos);
reachTargetPos = false;
lineRenderer.enabled = true;
}
if (!reachTargetPos)
{
// 飞机飞向目标的
airplane.position += airplane.up * flySpeed;
// 检测是否到达目标坐标
if (Vector3.Dot(airplane.up, targetPos - airplane.position) < 0)
{
airplane.position = targetPos;
reachTargetPos = true;
lineRenderer.enabled = false;
}
}
}
}

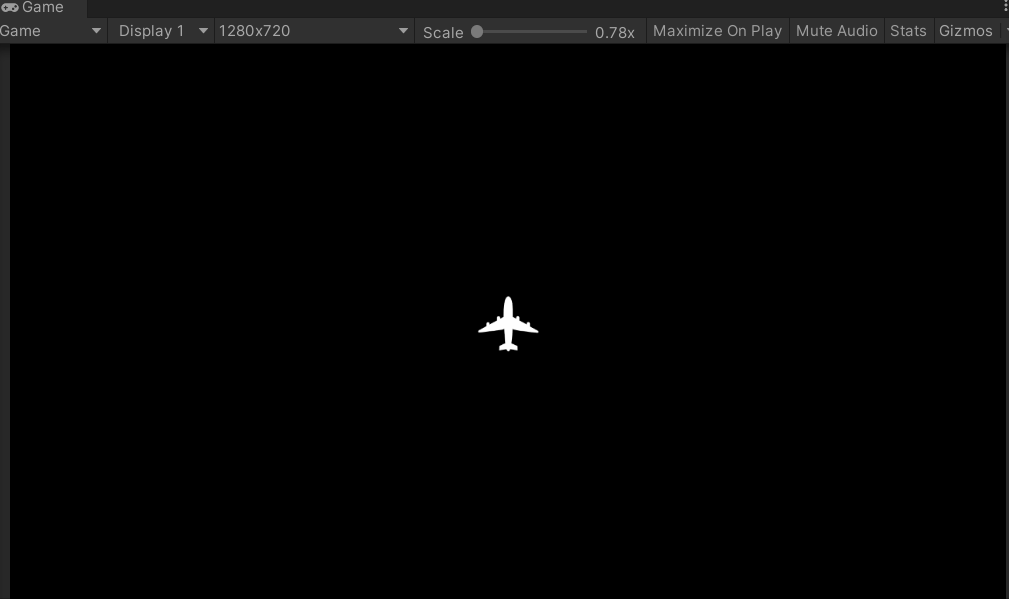

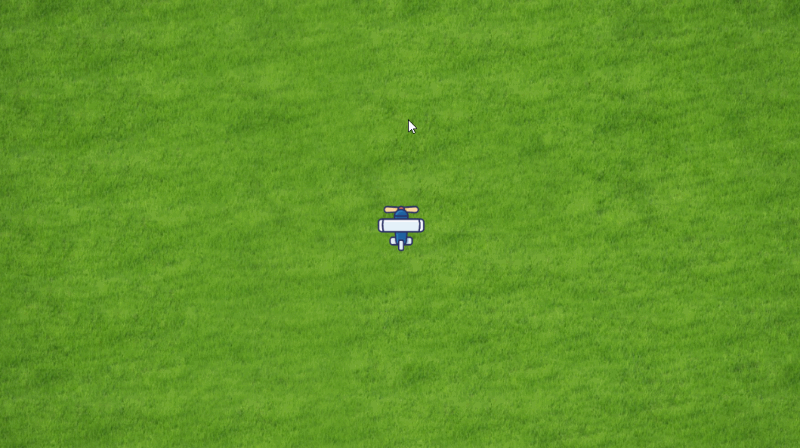

运行测试，可以看到，我们要的效果已经有了，
我们优化一下，加个背景图，换个飞机图片，效果如下
四、更新：实现曲线蚂蚁线

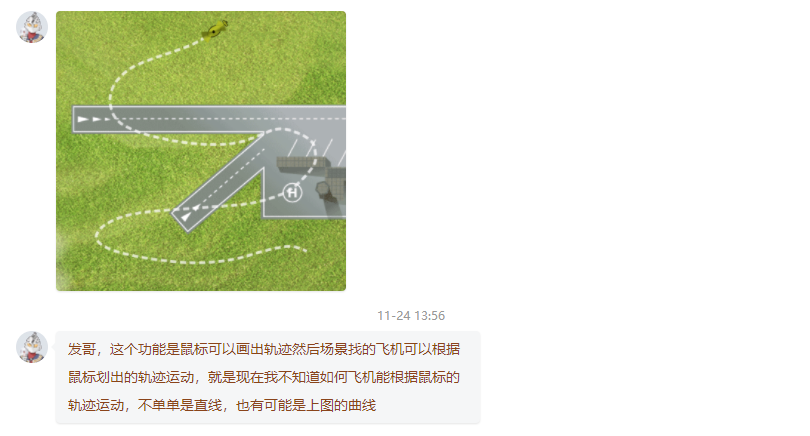

这位同学后面提问曲线的实现，我这里做一下补充，
其实曲线就是很多段线段组成的，我们在直线的基础上进行拓展即可。
我最终实现的效果如下

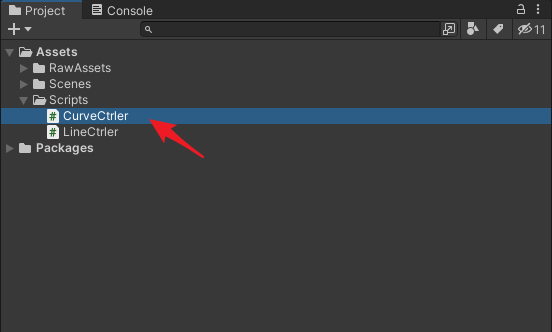

曲线蚂蚁线实现代码在CurveCtrler.cs脚本中，
脚本逻辑不复杂，我有写注释，应该能看懂，完整代码如下：
using System.Collections.Generic;
using UnityEngine;
/// <summary>
/// 曲线蚂蚁线
/// </summary>
public class CurveCtrler : MonoBehaviour
{
[SerializeField]
private LineRenderer lineRenderer;
private Material material;
private Vector2 tiling;
private Vector2 offset;
private int mainTexProperty;
// 飞机
[SerializeField]
private Transform airplane;
// 线长
private float lineLen;
// 密度
[SerializeField]
private float density = 2f;
// 定时器
private float timer = 0;
// 频率间隔
[SerializeField]
private float frequency = 0.03f;
// 小蚂蚁爬行速度
[SerializeField]
private float moveSpeed = 0.04f;
// 主摄像机
private Camera mainCam;
// 目标坐标
private Vector3 targetPos;
// 飞机飞行速度
[SerializeField]
private float flySpeed = 0.01f;
// 是否到大目标坐标
private bool reachTargetPos = false;
/// <summary>
/// 画线过程中点与点的最小距离
/// </summary>
float pointsMinDistance = 0.3f;
private List<Vector3> points;
private Vector3 targetDir;
[SerializeField]
private float rotateSpeed = 2;
void Start()
{
points = new List<Vector3>();
// 缓存材质实例
material = lineRenderer.material;
// 缓存属性id，防止下面设置属性的时候重复计算名字的哈希
mainTexProperty = Shader.PropertyToID("_MainTex");
tiling = new Vector2(20, 0);
offset = new Vector2(0, 0);
// 缓存摄像机
mainCam = Camera.main;
lineRenderer.enabled = false;
points.Add(airplane.position);
}
private void Update()
{
lineRenderer.SetPosition(0, airplane.position);
points[0] = airplane.position;
// 计算线长度
lineLen = CalculateTotalLen();
// 根据线段长度计算Tiling
tiling = new Vector2(lineLen * density, 0);
// 设置Tiling
material.SetTextureScale(mainTexProperty, tiling);
timer += Time.deltaTime;
if (timer >= frequency)
{
timer = 0;
offset -= new Vector2(moveSpeed, 0);
material.SetTextureOffset(mainTexProperty, offset);
}
// ----------------------------------------------------------------------------------
// 严格来说，飞机的逻辑不应该写在LineCtrler中
// 这里只是演示，所以我就不单独写到新的脚本啦
if (Input.GetMouseButton(0))
{
var screenPos = Input.mousePosition;
// 屏幕坐标转世界坐标，注意z轴是距离摄像机的距离
var worldPos = mainCam.ScreenToWorldPoint(new Vector3(screenPos.x, screenPos.y, 10));
AddPoint(worldPos);
}
if (!reachTargetPos)
{
// 飞机飞向目标的
airplane.position += targetDir * flySpeed;
airplane.up = Vector3.Lerp(airplane.up, targetDir, Time.deltaTime * rotateSpeed);
// 检测是否到达目标坐标
if (Vector3.Dot(targetDir, targetPos - airplane.position) < 0)
{
airplane.position = targetPos;
reachTargetPos = true;
points.RemoveAt(1);
lineRenderer.positionCount = points.Count;
lineRenderer.SetPositions(points.ToArray());
if (points.Count >= 2)
ResetTargetPos();
else
lineRenderer.enabled = false;
}
}
}
/// <summary>
/// 设置飞机目标点
/// </summary>
private void ResetTargetPos()
{
targetPos = points[1];
targetDir = (targetPos - points[0]).normalized;
reachTargetPos = false;
}
/// <summary>
/// 插入新的点
/// </summary>
/// <param name="newPoint"></param>
private void AddPoint(Vector2 newPoint)
{
if (points.Count >= 1 && Vector2.Distance(newPoint, GetLastPoint()) < pointsMinDistance)
return;
points.Add(newPoint);
lineRenderer.enabled = true;
// Line Renderer
lineRenderer.positionCount = points.Count;
lineRenderer.SetPosition(points.Count - 1, newPoint);
if (2 == points.Count)
{
ResetTargetPos();
}
}
/// <summary>
/// 获取最后一个点
/// </summary>
/// <returns></returns>
private Vector2 GetLastPoint()
{
return lineRenderer.GetPosition(points.Count - 1);
}
/// <summary>
/// 计算曲线总长度
/// </summary>
private float CalculateTotalLen()
{
float totalLen = 0;
for (int i = 1, cnt = lineRenderer.positionCount; i < cnt; ++i)
{
totalLen += (lineRenderer.GetPosition(i) - lineRenderer.GetPosition(i - 1)).magnitude;
}
return totalLen;
}
}
五、工程源码

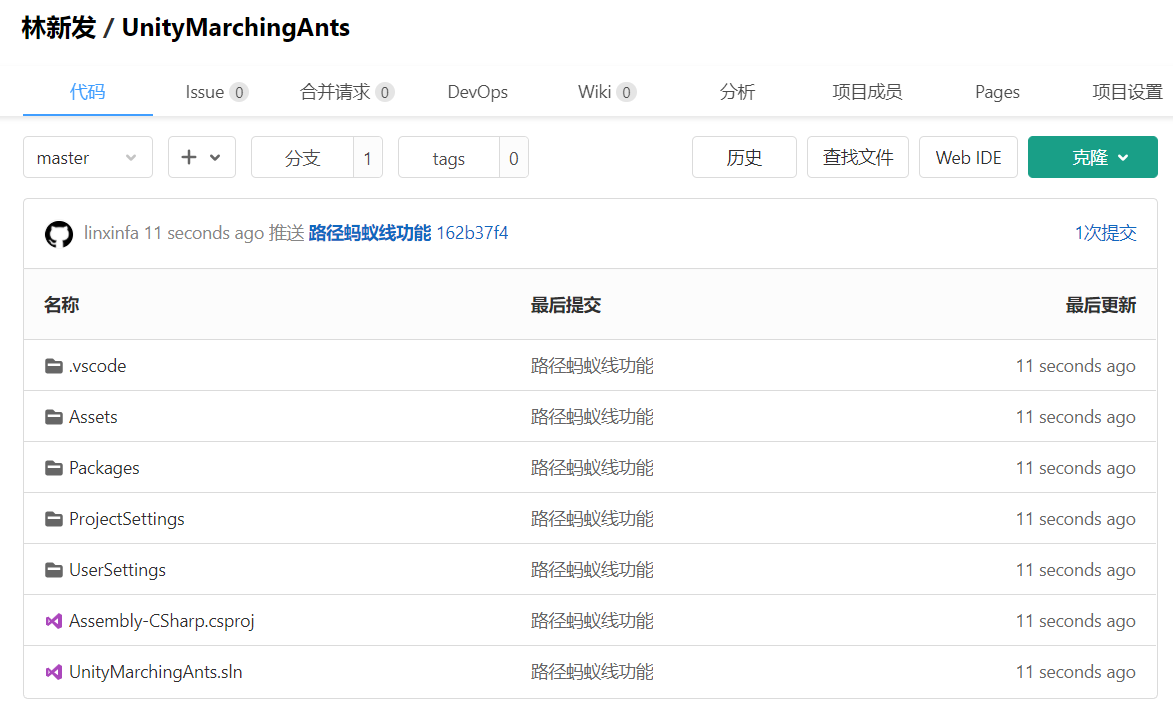

本文Demo工程我已上传到CODE CHINA，感兴趣的同学可自行下载学习，
地址：https://codechina.csdn.net/linxinfa/UnityMarchingAnts
（注意，我使用的Unity版本为2021.1.7f1c1，如果你使用的版本与我不同，可能打开工程会有一些兼容问题）
六、完毕
好啦，就到这里吧~
我是林新发：https://blog.csdn.net/linxinfa
原创不易，若转载请注明出处，感谢大家~
喜欢我的可以点赞、关注、收藏，如果有什么技术上的疑问，欢迎留言或私信~
