步进电机一般分为两相步进电机，和三相步进电机，如果你拿到的步进电机不知道如何区分相序，怎么操作呢？今天介绍一下小方法:
两相步进电机，对应接到A+、A-,B+和B-,那么按照以下操作
方法一：先将步进电机的4条线分开，用手转动电机轴，感觉一下此时的阻力。然后将步进电机的任意两条线短接在一起，此时再用手拧电机轴，如果感觉阻力与刚才一样，则可判断这两条线不是同一相；如果感觉阻力比刚才有明显的增加，则可判断这两条线是同一相，可接在驱动器A+、A-，另外两条线则接在B+和B-。AB部分，正负不分。
方法二:用万用表。量一下电机其中的两根线，有阻值的为一相。可接在驱动器A+、A-，另外两条线则接在B+和B-。AB部分，正负不分。
下图为时代超群两相步进电机接线示意图:
三相步进电机，对应接到UVW,那么按照以下操作
三相步进电机相序不分，也就是UVW随便接，但是有的客户收到的三相步进电机是四根线的话，那么通常有一根是地线，怎么确认地线呢？地线通常为带两种颜色的彩色线。有别于其他单一颜色的线。另外，可以用万用表测一下只，UVW三相之间应该是相通的。地线是不通的。

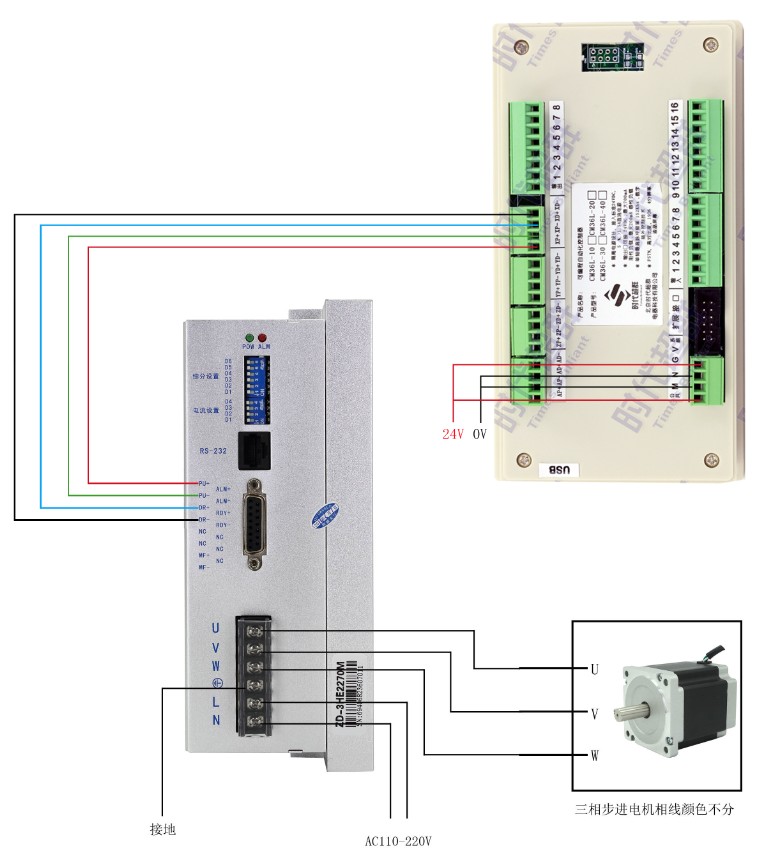

下图为时代超群三相步进电机接线示意图:
