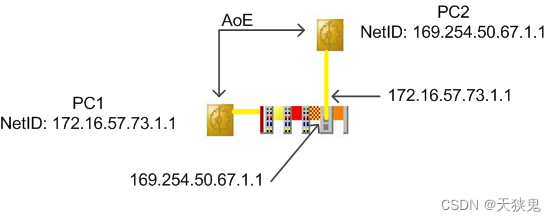

2.5 AoE (ADS over EtherCAT)

EtherCAT的寻址方式与应用层协议一般会因为一个已经定义好的主站而固定下来，因此这里偷个懒，只做些简要介绍。把更多精力放在 DC 分布时钟问题上可能更好些。

1. EtherCAT 报文寻址

EtherCAT通信由主站发送EtherCAT数据帧读写从站设备的内部存储区实现，该内部存储区即ESC的EEPROM。

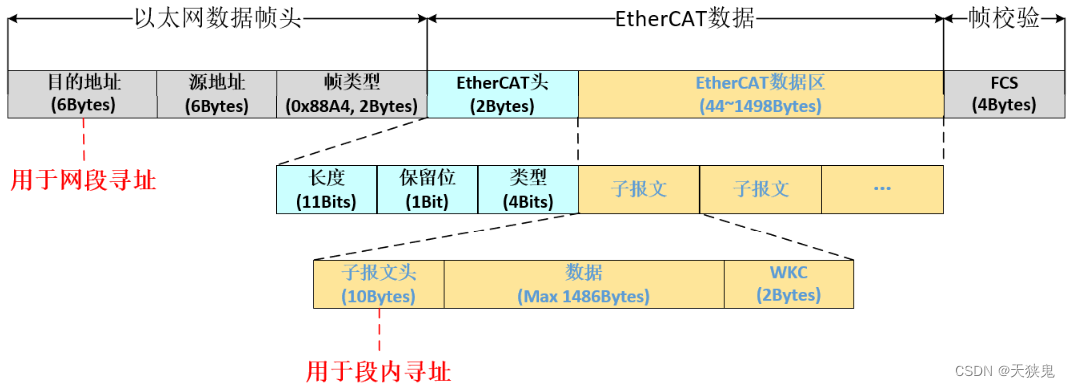

EtherCAT报文需要先根据网段寻址，一个EtherCAT网段相当于一个以太网设备。那么根据网段寻址就类似于按不同网口寻找EtherCAT的设备，不同的网口（EtherCAT网段）有不同的IP地址（MAC地址）。而寻找不同网段的方式就是通过EtherCAT协议帧中的目的地址来实现的。

1.1 EtherCAT 网段寻址

通过网段寻址有两种不同的方式：直连模式和开放模式。

1.1.1 直连模式

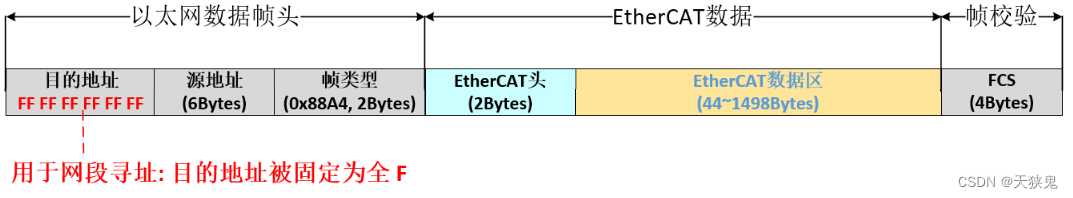

直连模式是一种常用的EtherCAT网段寻址方式，其中目的MAC地址被固定为全F，此时相当于只有一个网口，从站之间串联。

直连模式是最常用的连接方式，一个主站，直接接入EtherCAT第一个从站设备的EtherCAT In口，第一个EtherCAT从站的EtherCAT Out口接入下一个EtherCAT In口，如此级联。

直连模式下，主站使用广播MAC地址形式。

1.1.2 开放模式

开放模式使用了标准以太网交换机，EtherCAT主站设备与各个从站接入交换机中。主站发送的目的地址就是它所控制网段的MAC地址。

注：目前使用中未见过，不做过多记录。

1.2 段内寻址 —— 设备寻址

当寻找到的指定的网段后，即需要根据子报文头中的地址进一步做段内寻址。段内寻址分为两种方式，一种叫做设备寻址，即根据从站设备实内部物理存储空间地址进行寻址。设备寻址有支持两种机制：顺序寻址 & 设置寻址。

设备寻址中，EtherCAT子报文头内的32bits地址分为16bits从站设备地址和16bits从站设备内部物理存储空间地址（也叫从站内存偏移地址）。理论上讲16bits存储的地址数有65535个，但物理实际上也不太可能连接这么多设备，另外由于主站和通信性能限制，在不同场合也可能有上限差异。

段内寻址：即一个网段内部的从站寻址。

1.2.1 顺序寻址

顺序寻址时，从站的地址由其在网段内的连接位置确定，用一个负数来表示每个从站在网段内由接线顺序所决定的位置。

假设有三个从站，Master -> A -> B -> C. 顺序寻址方式如下：

1. 主站初始化三个子报文及顺序寻址地址 A=0, B = -1, C = -2；

2. EtherCAT数据帧下发，数据帧到达A时，子报文地址为0的报文可被A操作；

3. 子报文顺序地址加1，变更为：A=1, B=0, C=-1;

4. 数据帧到达B时，子报文地址为0的报文可被B操作；

5. 子报文顺序地址加1，变更为：A=2, B=1, C=0;

6. 数据帧到达C时，子报文地址为0的报文可被C操作；

实际应用总，顺序寻址主要用于启动阶段，主站配置站点地址给各个从站。然后可以使用与物理位置无关的站点地址来寻址从站。
