0 前言

官方教程：https://isaac-sim.github.io/IsaacLab/main/source/tutorials/03_envs/create_manager_base_env.html
Isaacsim+Isaaclab安装：https://blog.csdn.net/m0_47719040/article/details/146389391?spm=1001.2014.3001.5502

上一节中我们介绍了一个scene.InteractiveScene场景类，它提供了一个便捷的接口，用于在模拟中生成prim并进行管理。本节将研究如何在Isaaclab中创建环境，所谓环境实际上就是汇集了模拟的不同方面，如场景、观测和动作空间、重置事件等。环境将仿真的多个要素（场景、观测空间、动作空间、重置事件等）统一封装，形成标准化接口，通过环境可以使不同的应用场景的创建变的更简单化、模块化。

在Isaaclab中基于管理器的环境被分为两个类来实现，一下是两类区别

类名	适用场景	核心功能差异	典型用途示例
`envs.ManagerBasedEnv`	传统机器人控制	不包含奖励机制和终止条件	机械臂轨迹跟踪、无人机定点控制
`envs.ManagerBasedRLEnv`	强化学习任务	包含奖励计算、终止判断、课程学习系统	DRL算法训练、自适应控制策略开发

在本教程中，我们将研究envs.ManagerBasedEnv类及其对应的envs.ManagerBasedEnvCfg配置类。我们将使用之前的 cartpole 环境来介绍创建envs.ManagerBasedEnv新环境时使用的不同组件。

教程对应的脚本为create_cartpole_base_env.py在scripts/tutorials/03_envs目录下。

运行该程序：

进入安装 isaac lab 时创建的conda虚拟环境
在该环境下进入 isaac sim文件夹中运行source setup_conda_env.sh
终端中输入python scripts/tutorials/03_envs/create_cartpole_base_env.py --num_envs 32运行你的代码。

1 场景设置

创建新环境的第一步是配置其场景。对于 cartpole 环境，我们将使用上一个教程中的场景，官方省略了这部分的详解。
在查看原始python文件可以发现场景是通过下述代码引入的，该包的实际地址在/IsaacLab/source/isaaclab_tasks/isaaclab_tasks/manager_based/classic/cartpole/cartpole_env_cfg.py并非我们上一节中自己创建的：

from isaaclab_tasks.manager_based.classic.cartpole.cartpole_env_cfg import CartpoleSceneCfg

因此首先注释上述代码，并加入两行新代码：

# from isaaclab_tasks.manager_based.classic.cartpole.cartpole_env_cfg import CartpoleSceneCfg
import sys
sys.path.append("scripts/tutorials/02_scene")
from create_scene import CartpoleSceneCfg

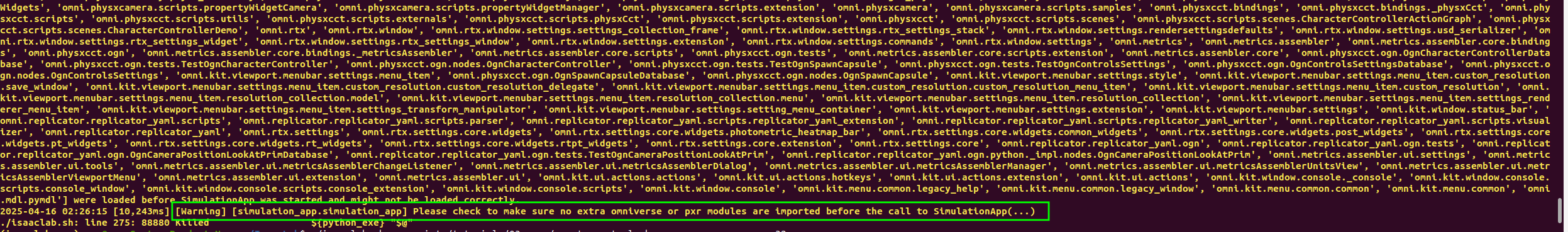

运行后会发现有报错，注意绿色框部分，翻译过来就是提醒我们，你是不是启动了多余的Isaacsim APP：
在这里插入图片描述回忆一下之前的代码就明白，我们需要在上一节的代码中注释掉一部分：

# import argparse

# from isaaclab.app import AppLauncher

# # add argparse arguments
# parser = argparse.ArgumentParser(description="Tutorial on using the interactive scene interface.")
# parser.add_argument("--num_envs", type=int, default=2, help="Number of environments to spawn.")
# # append AppLauncher cli args
# AppLauncher.add_app_launcher_args(parser)
# # parse the arguments
# args_cli = parser.parse_args()

# # launch omniverse app
# app_launcher = AppLauncher(args_cli)
# simulation_app = app_launcher.app

同时，由于键值有一点小小的变化，调整CartpoleSceneCfg类：

@configclass
class CartpoleSceneCfg(InteractiveSceneCfg):
    """Configuration for a cart-pole scene."""

    # ground plane
    ground = AssetBaseCfg(prim_path="/World/defaultGroundPlane", spawn=sim_utils.GroundPlaneCfg())

    # lights
    dome_light = AssetBaseCfg(
        prim_path="/World/Light", spawn=sim_utils.DomeLightCfg(intensity=3000.0, color=(0.75, 0.75, 0.75))
    )

    # articulation
    #cartpole: ArticulationCfg = CARTPOLE_CFG.replace(prim_path="{ENV_REGEX_NS}/Robot")
    robot: ArticulationCfg = CARTPOLE_CFG.replace(prim_path="{ENV_REGEX_NS}/Robot")

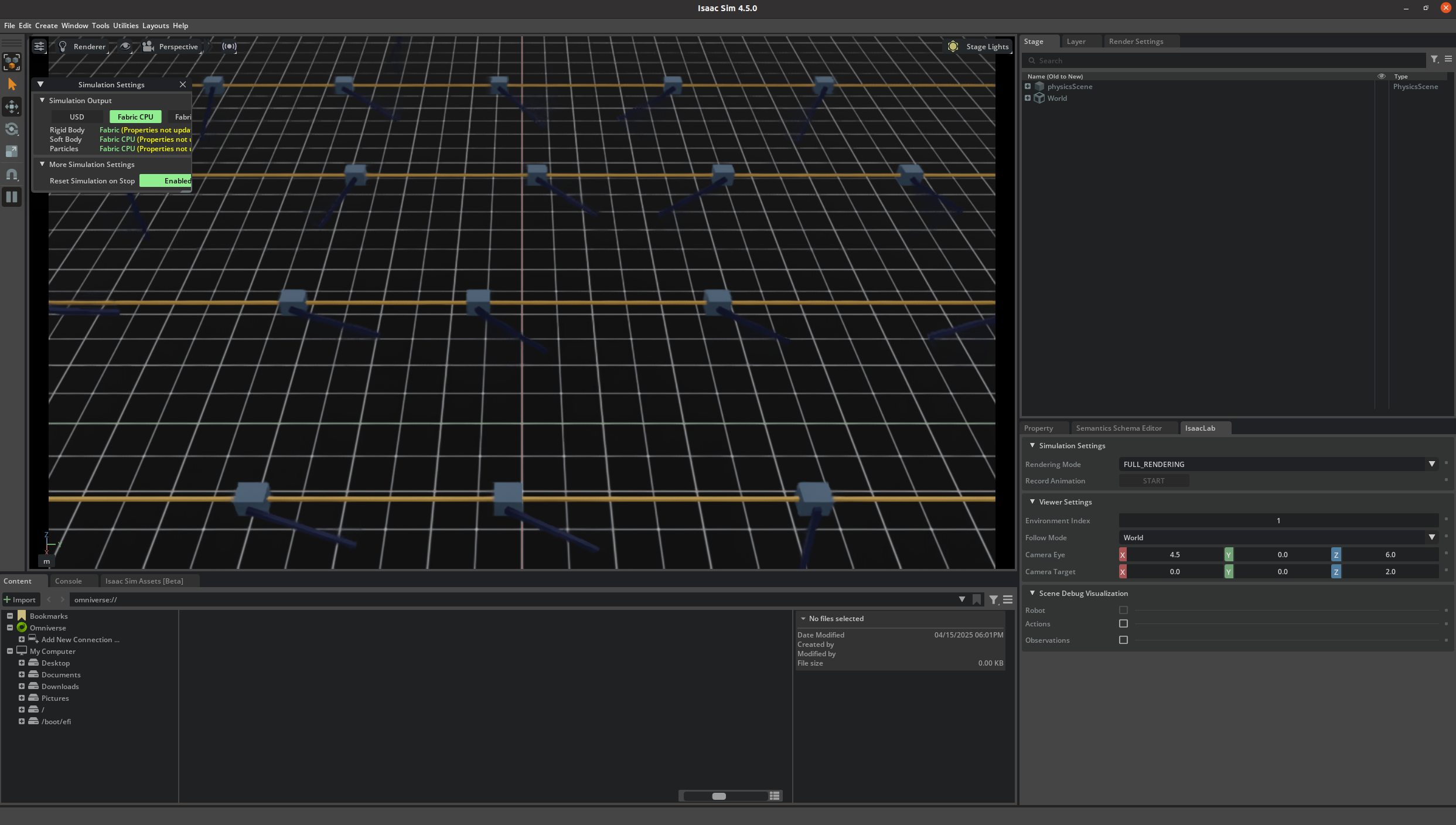

最后，再次运行没有问题。

2 定义动作

对于动作的控制实际上分为两种，一种是直接控制，一种是管理器控制：

直接控制：使用assets.Articulation.set_joint_effort_target()直接向关节施加力。（之前几节中的方法）
- 缺点：代码耦合度高，难以扩展复杂控制逻辑。
管理控制：使用managers.ActionManager统一管理动作，通过组合多个ActionTerm实现模块化控制。
- 优点：代码结构清晰，支持多组件独立控制（如机械臂和夹爪分开控制）。

ActionManager 是一个“动作管理中心”，负责协调多个动作项（ActionTerm）。当用户输入动作（如一个力值）时，ActionManager 会将动作分发给所有注册的ActionTerm，每个Term根据自己的逻辑处理动作（如施加力、设置位置等）。

每个ActionTerm是独立的动作控制单元，负责具体的物理交互。例如：
- JointEffortActionTerm：通过力/力矩控制关节。
- JointPositionActionTerm：通过目标位置控制关节。
- GripperActionTerm：控制夹爪的开合。
Cartpole 示例：目标是控制推车的力以平衡杆子，因此需定义一个CartForceActionTerm
- 绑定到推车的关节。
- 将用户输入的动作值（标量力）转换为关节的力。
- 通过set_joint_effort_target()或其他底层方法实现控制。

@configclass
class ActionsCfg:
    """Action specifications for the environment."""
	#定义当前环境的动作空间结构和控制参数。此处只定义了一个动作项 joint_efforts，表示通过关节力控制推车。
    joint_efforts = mdp.JointEffortActionCfg(asset_name="robot", joint_names=["slider_to_cart"], scale=5.0)
# asset_name="robot"：指定要控制的机器人资产名称（在场景中定义的推车模型名）
# joint_names=["slider_to_cart"]：目标关节名（推车与底座之间的滑动关节）
# scale=5.0：动作缩放系数：将输入的动作值（如 [-1, 1]）映射为实际力值（-5.0 到 5.0）

当环境初始化时，框架会根据 ActionsCfg 中的配置自动创建对应的 ActionTerm（如 JointEffortActionTerm）并注册到 ActionManager。等效的手动代码如下：

# 自动生成的等效代码
from omni.isaac.orbit.managers import ActionManager
from omni.isaac.orbit.managers.action_terms import JointEffortActionTerm

action_manager = ActionManager()

# 根据配置创建 ActionTerm
cart_term = JointEffortActionTerm(
    asset_name="robot",
    joint_names=["slider_to_cart"],
    scale=5.0
)
action_manager.add_term("joint_efforts", cart_term)  # "joint_efforts" 是键名

3 定义观测

观察（Observations）与场景状态（Scene State）的区别：
示例：在 Cartpole 中，场景状态包含推车和杆的全部动力学信息，而观察可能仅包含推车位置、速度和杆的倾斜角。
- 场景状态：环境的完整物理状态，包括所有物体的位置、速度、关节角度等，可能包含冗余或不可观测的信息（如内部传感器噪声）。
- 观察：智能体（Agent）实际能感知到的状态子集，经过选择性处理和加工（如去噪、归一化、特征提取）。

ObservationManager 的核心作用：管理环境中所有观察项的生成与组合，负责将原始场景状态转换为智能体可用的观察。对于 ObservationManager来说实际上就是，输入：场景的原始物理状态；输出：结构化观察数据（如张量）。

与动作管理器类似，观察管理器可以包含多个观察项。

ObservationGroup（观察组）：一组具有相同维度的观察项的集合，用于定义不同用途的观察空间。
- “policy”：供强化学习策略使用的主要观察空间。
- “critic”：供值函数（Critic）使用的额外观察信息。
- “safety”：用于安全监控的专用观察（如碰撞检测）。
ObservationTerm（观察项）：单个观察信号的生成规则，例如关节角度、末端执行器位置、图像像素等。
- func：计算该观察项的函数或可调用类（核心参数）。
- noise：添加的噪声模型（如高斯噪声）。
- clip：观察值的裁剪范围（如 [-1, 1]）。
- scale：观察值的缩放系数。

@configclass
class ObservationsCfg:
    """Observation specifications for the environment."""
	'''
    ObservationsCfg 类
    目的：
	定义环境中所有观察组的配置。此处仅包含一个名为 policy 的观察组，符合 Isaac Lab 的默认要求。
	policy: PolicyCfg = PolicyCfg()：将嵌套的 PolicyCfg 类实例化为 policy 属性，作为主要的观察组。
    '''
    @configclass
    class PolicyCfg(ObsGroup):
        """Observations for policy group."""
        '''
        PolicyCfg 类（继承自 ObsGroup）
        joint_pos_rel = ObsTerm(func=mdp.joint_pos_rel)：定义一个观察项，计算关节相对位置。
        joint_vel_rel = ObsTerm(func=mdp.joint_vel_rel)：定义另一个观察项，计算关节相对速度。
        ObsTerm：等价于 managers.ObservationTermCfg，封装单个观察项的配置。
        func 参数：指定计算该观察项的函数或类（如 mdp.joint_pos_rel）。
        '''

        # 观察项定义
        joint_pos_rel = ObsTerm(func=mdp.joint_pos_rel)
        joint_vel_rel = ObsTerm(func=mdp.joint_vel_rel)
        # 后初始化设置
        def __post_init__(self) -> None:
            self.enable_corruption = False
            self.concatenate_terms = True

    # 将 PolicyCfg 实例化为 policy 属性
    policy: PolicyCfg = PolicyCfg()

4 定义事件

至此，我们已经为 cartpole 环境定义了场景、动作和观察。所有这些组件的总体思路是定义配置类，然后将它们传递给相应的管理器。事件管理器也是如此。

EventManager 的核心作用：管理仿真过程中的动态事件，如随机化物理参数、重置场景状态、修改视觉属性等。
类比前述管理器：

管理器	管理对象	触发机制
`ActionManager`	动作项（ActionTerm）	每一步（`step()`）
`ObservationManager`	观察项（ObservationTerm）	每一步（`step()`）
`EventManager`	事件项（EventTerm）	按模式（`mode`）触发（启动、重置、间隔）

事件模式（Modes）:Isaac Lab 内置三种事件触发模式
- “startup”：
  - 触发时机：仅在环境初始化时执行一次。
  - 典型用途：初始化耗时操作（如加载复杂模型、预计算物理参数）。
  - 示例：随机化杆的质量（因修改质量需要重新构建物理引擎的内部结构，开销较大）。
- “reset”：
  - 触发时机：每次环境重置时执行（如 episode 结束后的 reset()）。
  - 典型用途：重置初始状态、随机化目标位置、更换纹理等。
  - 示例：随机化推车和杆的初始关节位置与速度。
- “interval”：
  - 触发时机：每隔固定步数（如每 100 步）执行一次。
  - 典型用途：动态难度调整、周期性扰动（如模拟环境变化）。

在本例中，我们定义了一些事件，用于在启动时随机化杆的质量。由于此操作开销较大，我们不想在每次重置时都执行此操作，因此只需执行一次。我们还创建了一个事件，用于在每次重置时随机化推杆和杆的初始关节状态。

@configclass
class EventCfg:
    """Configuration for events."""

    # 在环境初始化时（仅一次），随机增加杆（pole）的质量，以创建不同的物理动态特性。
    add_pole_mass = EventTerm(
        func=mdp.randomize_rigid_body_mass,#预定义的函数，用于随机化刚体质量。
        mode="startup",# 启动时执行
        params={
            "asset_cfg": SceneEntityCfg("robot", body_names=["pole"]),
            #指定目标实体：场景中名为 "robot" 的资产下，刚体名称为 "pole"。
            "mass_distribution_params": (0.1, 0.5),
            #质量随机分布参数：生成 Uniform(0.1, 0.5) 的随机值，并叠加到原有质量上。
            "operation": "add",
            #操作模式为“叠加”而非“覆盖”（"add" 表示增加质量，"set" 表示直接设置）。
        },
    )

    # on reset
    reset_cart_position = EventTerm(
        func=mdp.reset_joints_by_offset,#预定义的函数，通过偏移量重置关节状态。
        mode="reset",#重置时执行
        params={
            "asset_cfg": SceneEntityCfg("robot", joint_names=["slider_to_cart"]),
            # 目标关节：推车的滑动关节（slider_to_cart）。
            "position_range": (-1.0, 1.0),
            # 推车初始位置的随机范围（单位：米）。
            "velocity_range": (-0.1, 0.1),
            # 	推车初始速度的随机范围（单位：米/秒）。
        },
    )

    reset_pole_position = EventTerm(
        func=mdp.reset_joints_by_offset,
        mode="reset",# 重置时执行
        params={
            "asset_cfg": SceneEntityCfg("robot", joint_names=["cart_to_pole"]),
            # 目标关节：杆的旋转关节（cart_to_pole）。
            "position_range": (-0.125 * math.pi, 0.125 * math.pi),
            # 杆初始角度的随机范围（约 -22.5° 到 22.5°）。
            "velocity_range": (-0.01 * math.pi, 0.01 * math.pi),
            # 杆初始角速度的随机范围（约 -1.8°/秒 到 1.8°/秒）。
        },
    )

5 把所有东西联系起来

定义了场景和管理器配置后，通过 envs.ManagerBasedEnvCfg 类整合环境配置。

ManagerBasedEnvCfg 是环境的总配置类，该类接收场景、动作、观察和事件配置及envs.ManagerBasedEnvCfg.sim定义模拟参数（例如时间步长、重力等）的参数，可以通过__post_init__()来修改模拟参数，该方法在配置初始化后调用。

@configclass
class CartpoleEnvCfg(ManagerBasedEnvCfg):
# ManagerBasedEnvCfg：基类，Isaac Lab 中基于管理器环境的通用配置模板，包含场景、动作、观察、事件等模块的配置槽位。
    """Configuration for the cartpole environment."""

    # 场景配置
    scene = CartpoleSceneCfg(num_envs=1024, env_spacing=2.5)
    # Cartpole 场景的专用配置类，定义推车、杆子、轨道等物理实体的初始化参数。上一节中的知识
    # num_envs=1024：并行环境实例数量（1024 个环境同时仿真，用于强化学习的高效批量训练）。
    # env_spacing=2.5：环境之间的间隔距离（单位：米），避免不同环境中的推车碰撞。
    # 基础模块配置
    observations = ObservationsCfg() # 注入观察配置类，定义智能体可观测的状态（如推车位置、杆子角度）。
    actions = ActionsCfg() # 注入动作配置类，指定如何将策略输出的动作转换为关节力。
    events = EventCfg() # 注入事件配置类，定义随机化质量、初始状态等动态事件。

	# 后初始化设置 (__post_init__)
    def __post_init__(self):
        """Post initialization."""
        # 查看器设置
        self.viewer.eye = [4.5, 0.0, 6.0] # 摄像机位置 (X, Y, Z)
        self.viewer.lookat = [0.0, 0.0, 2.0] # 摄像机焦点 (X, Y, Z)
        # 步进设置
        self.decimation = 4  # 每隔 4 个仿真步执行一次环境步
        # 仿真参数
        self.sim.dt = 0.005  # 仿真步长 5ms，对应 200Hz

6 运行模拟

基本步骤其实跟之前的类似的，只不过把所有的东西都整合到了env中。具体内容如下：
对于ManagerBasedEnv官方文档做了更详细的说明，传送门放在下方：
https://isaac-sim.github.io/IsaacLab/main/source/api/lab/isaaclab.envs.html#isaaclab.envs.ManagerBasedEnv

def main():
    """Main function."""
    # 解析命令行参数，整合环境配置
    env_cfg = CartpoleEnvCfg()
    env_cfg.scene.num_envs = args_cli.num_envs # 从命令行参数设置并行环境数
    # 根据环境配置初始化环境（实例化）
    env = ManagerBasedEnv(cfg=env_cfg)

    # 仿真循环
    count = 0
    while simulation_app.is_running():# 检查仿真应用是否在运行（如 Isaac Sim 窗口未关闭）
        with torch.inference_mode():# 禁用梯度计算，提升性能
            # 定期重置环境
            if count % 300 == 0:
                count = 0
                env.reset() # 重置所有并行环境，实际上就是EventCfg中指定好的内容
                print("-" * 80)
                print("[INFO]: Resetting environment...")
            # 生成随机动作
            joint_efforts = torch.randn_like(env.action_manager.action)
            # 执行环境步进
            obs, _ = env.step(joint_efforts) # obs 是观察值字典，_ 占位奖励和终止标志（此处未使用）
            # 打印第一个环境的杆关节观察值（假设为倾斜角）
            print("[Env 0]: Pole joint: ", obs["policy"][0][1].item())
            # 更新计数器
            count += 1

    # 关闭环境，释放资源
    env.close()
