1、错误一
这是一个错误
你去搜这个错误就会提示你顶层需要一个输出信号，但是你会很疑惑。真正的原因是你顶层错了

在这里插入图片描述

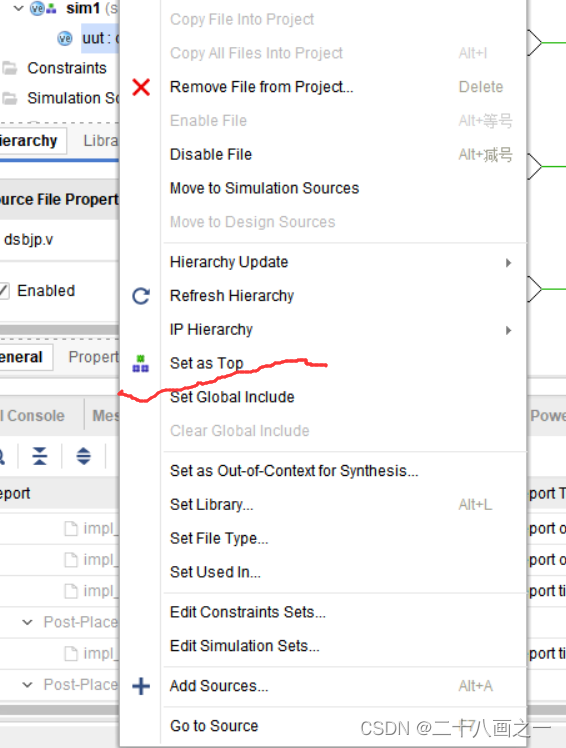

上图可看到sim1是黑体，而dsbjq是正常，这说明sim1是顶层，这就错了，解决办法是右击dsbjq，找到 set as top（如下图）
在这里插入图片描述
2、
在这里插入图片描述
可以借用这个兄弟的方法
但是用了之后有时会出现1、的错误在解决1、就行了。
