软件无线电系列——模拟调制信号的解调算法

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

本节目录

一、模拟调制信号的解调算法
1、信号解调通用模型
2、AM解调
3、DSB解调
4、SSB解调
5、FM解调

本节内容
一、模拟调制信号的解调算法
在软件无线电中，解调是调制的逆过程，目的是把调制在射频载波上的调制信息，经过解调后，尽可能地无失真地提取出来。
1、信号解调通用模型
解调因调制样式不同而不同，大致可以将解调方法划分为相干解调和非相干解调。一般而言，相干解调性能比非相干解调好，在某些场合使用非相干解调，其主要原因是因为解调电路简单。但也存在不足之处，比如：包络检波法和对FM解调的鉴频器法，均属于非相干解调，在输入为小信噪比的情况下，存在门限效应。
常用于模拟解调电路的一般相干解调法，指的是用一个同频同相的本地载波去相干解调，当同频同相不满足时，解调输出就会严重失真。
软件无线电的解调一般采用数字正交解调法，用调制信号去控制载波的某一个或某几个参数，使这个参数按照调制信号的规律而变化的过程。载波可以是正弦波或脉冲序列，以正弦波信号作为载波的调制称为连续波调制。
已调信号的数字表达式为：
s(n)=a(n)×cos[ωcn+φ(n)]
其中a(n)对应振幅，ω(n)对应频率、φ(n)对应相位，相应的调制也就是调幅、调频及调相三大调制方式。
s(n)=a(n)×cos[φ(n)]×cos(ωcn)-a(n)×sin[φ(n)]×sin(ωcn)
s(n)=XI(n)×cos(ωcn)-XQ(n)×sin(ωcn)
XI(n)=a(n)×cos[φ(n)]
XQ(n)=a(n)×sin[φ(n)]

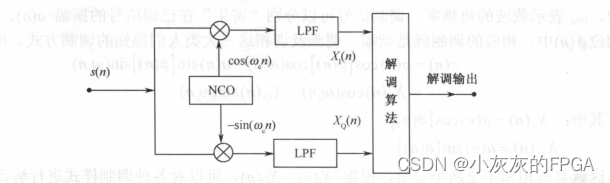

数字正交解调的通用模型如下：

2、AM解调
信号表达式为：
s(n)=a(n)×cos[ωcn+φ0]
其中a(n)=A0+m(n)；A0＞|m(n)|;m(n)为调制信号，φ0为载波的初始相位
对于信号进行正交分解，得到同相和正交分量：
同相分量：
XI(n)=a(n)×cos(φ0)
正交分量：
XQ(n)=a(n)×sin(φ0)
对同相和正交分量来说，平方之和再开方就得到A0+m(n),减去直流分量A0,就可以获得调制信号m(n)。当然这种方法，具有较强的抗载频失配能力，本地载波和信号载波之间允许一定的频率偏差。AM信号用正交解调算法解调时，不要求载频严格的同频同相。
3、DSB解调
信号表达式为：
s(n)=m(n)×cos(ωcn)
对信号进行正交分解可得：
同相分量：
XI(n)=m(n)
正交分量：
XQ(n)=0
解调时候，要求本地载频与信号载频同频同相，同相分量输出就是解调信号。同频同相本地载波的提取，可以采用数字科斯塔环获取。
4、SSB解调
信号表达式为：

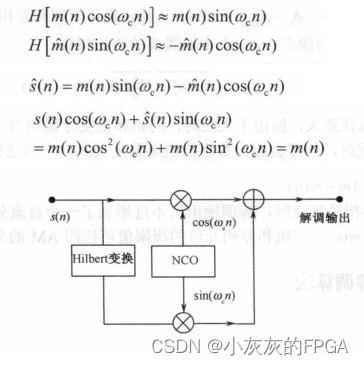

上述是正交解调算法，SS信号解调还有另一种方式，根据Hilbert变换的性质，在fc>>fmax，即信号的载波频率远大于调制信号的最大频率分量时候，采用下述公式和框图进行解调：

5、FM解调
信号表达式：

对信号进行正交分解后，得到同相分量和正交分量；对正交与同相分量之比进行反正切运算，得到相位φ(n)；对相位差分，即可求得调制信号m(n)。
FM信号用正交调制方法进行解调时，具有较强的抗载频失配能力，本地载波与信号的载波存在频差和相差时，同相分量、正交分量以及解调后得到的调制信号如下：

当载波失配差额和差相是常量时候，解调输出增加了一个直流分量∆ω，此时减去直流分量∆ω就可以得到调制信号m(n)。
