图学习——04.HAN(异构图注意力网络)

HAN(Heterogeneous Graph Attention Network)

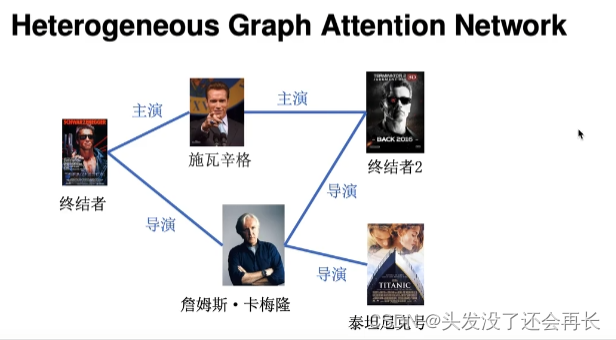

包含不同类型节点和连接的异构图

异构图的定义

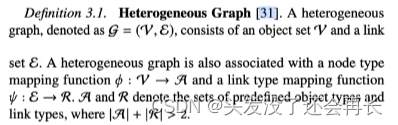

定义如下图
V代表顶点，A是顶点所属的类别，ε代表边，R是边所属的类别，当A和R的数量相加大于2的时候就叫做异构图，即边或者顶点不止一种，或者两个都不止一种。

元路径的定义

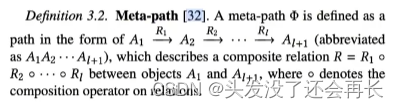

定义如下图
元路径是连接两个对象的复合关系，是一种广泛使用的捕获语义的结构

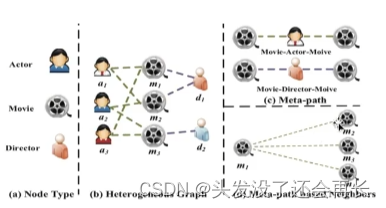

如下图的几种meta-path：M-A-M, M-D-M

元路径下的邻居节点

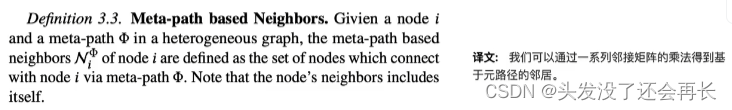

定义如下图

比如下图中，m1和a1、m2是一条meta-path，所以m1的邻居是m2，同样，m1和a2、m3是一条meta-path，所以m1的邻居是m3，而且，邻居是包括自己本身的。

attention

分为节点级别的注意力和语义级别的注意力

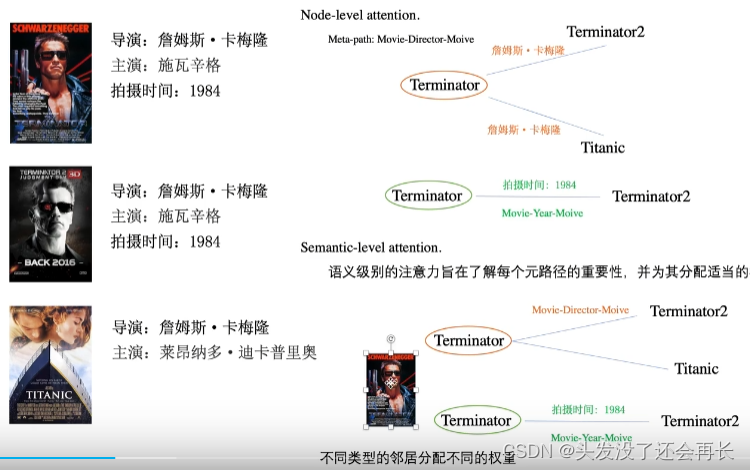

举例

Node-level attention算法

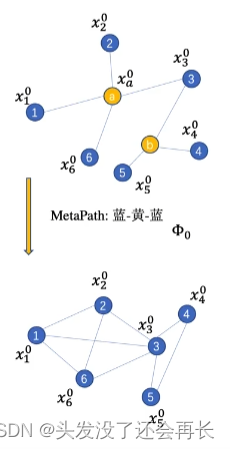

从一个异构图得到元路径下的邻居节点，然后邻居之间连边构成一个图，如下图所示，上方是一个异构图，有红色和蓝色两种节点，通过meta-path得到每个节点的邻居，然后得到下方的图

然后计算节点级别的注意力
公式如下图所示
h是在异构图中节点的表示，h'是节点映射到邻居图后的表示
公式（2）：比如要计算节点i和节点j的节点级注意力，要将二者在邻居图中的向量输入一个网络，得到一个注意力值
公式（3）：将2中得到的值丢进softmax层，其实就是对2中得到的注意力值归一化，分母是计算所有和i相连的节点拼接后经过激活函数和exp得到的值，分子是节点i和节点j拼接经过激活函数和exp得到的值
公式（4）：将所有和结点i相连的节点做一个加权求和，每个节点都用自己的向量表示乘上（2）中计算出的自己的节点的attention值

对每个节点都重复此步骤，便得到了所有节点的特征表示，也可以得到每个meta-path下的节点的特征表示。

Semantic-level attention算法

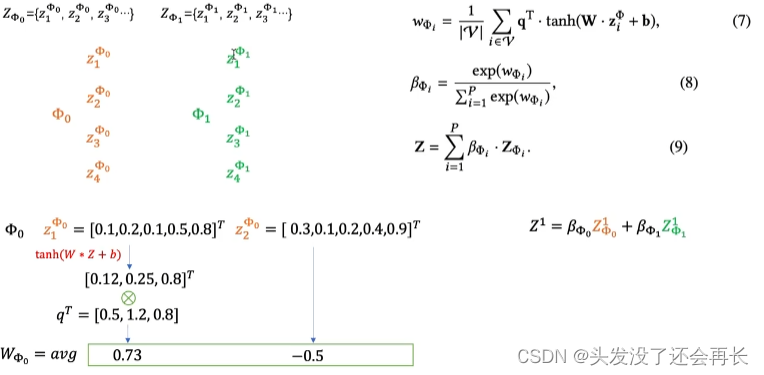

公式如下图所示
前面已经得到了每个节点的特质值，每个meta-path的特征值就是该meta-path下所有节点的特征值的构成的。
得到每个meta-path的特征表示之后，按照下图公式（7） 遍历每个meta-path下的节点特征表示，对每个节点乘W+b后经过tanh激活函数再乘上一个可学习参数q，然后所有节点求出的值相加后除以V，V即使节点个数，所以也是求平均值，最后求出了每个meta-path下的W值 公式（8） 就是一个softmax，也就是归一化，就求出了每个meta-path下的β值，然后用 公式（9） 求每个节点的embedding，即遍历所有元路径，用7求出的βi乘上节点在元路径i下的特征表示求和

算法流程：
