ZYNQ&FPGA RAM IP核实验

本文介绍了RAM IP核在ZYNQ FPGA中的应用,包括RAM的类型如单端口、伪双端口和真双端口,并详细阐述了如何使用RAM IP核进行数据的读写操作,特别是在单端口RAM中写入32位数据后再读出。此外,还提到了工程创建过程中的注意事项,如ECC纠错功能和使能信号的使用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

RAM IP核介绍

RAM的英文全称是Random Access Memory,即随机存取存储器,它可以随时把数据写入任一指定地址的存储单元,也可以随时从任一指定地址中读出数据,其读写速度是由时钟频率决定的。RAM主要用来存放程序及程序执行过程中产生的中间数据、运算结果等。

读写时钟独立;

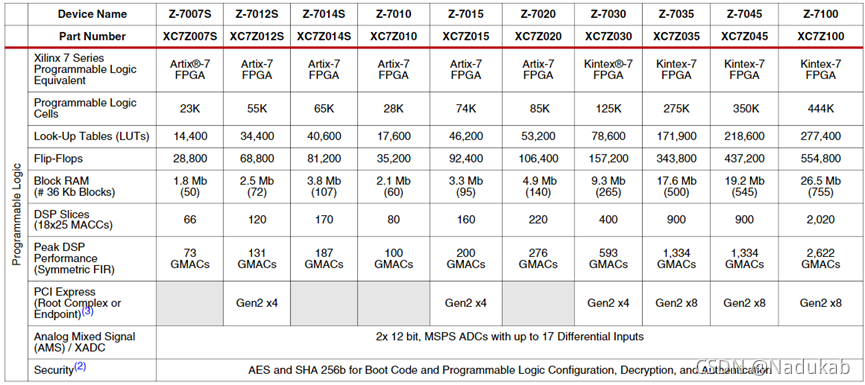

每个端口都可以配置成总量为36k的单片RAM;

相邻RAM能合在一起使用;

单端口:只有一个端口,读写数据不能同时进行,共用数据通道。
