一、BEV感知算法
BEV（Bird's Eye View）即鸟瞰图，通过使用摄像头，雷达，激光雷达等收集数据，通过计算机视觉、深度学习、机器学习等技术对数据进行处理和分析，从而实现对交通、障碍物、道路条件等信息的感知和识别，主要应用于自动驾驶领域。
1、BEV感知

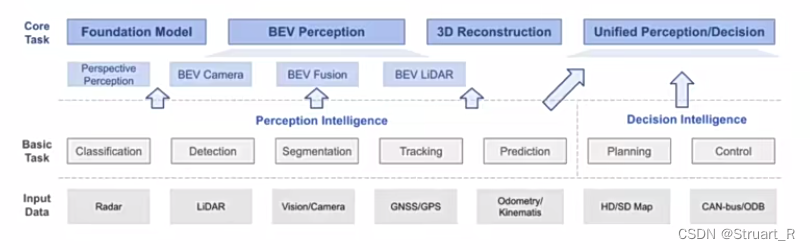

BEV感知是一个建立在众多子任务上的一个概念，包括分类、检测、分割、跟踪、预测、规划等，通过使用鸟瞰图来进行各项计算机视觉相关任务。
BEV感知输入：毫米波雷达（Radar）、激光雷达点云（LiDAR）、相机图像等，依据输入的不同，BEV感知算法有进一步的划分。
对于BEV感知任务中一般有BEV Camera（图像），BEV Fusion（图像和点云融合），BEV LiDAR（点云）三种方式。
2、BEV算法数据形式
BEV算法数据形式一般有纯图像、点云、图像点云融合三种形式。
（1）纯图像
纯图像的输入一般就是BEVCamera感知模型，是完全基于车载摄像机的图像进行提取特征，感知当前场景的车辆、行人等任务的。其中介绍一个最为典型的BEVCamera——BEVFormer。
BEVFormer利用了基于transformer的Encoder，通过网格形式的BEV queries来利用空间和时间进行交互，从而设计可学习的BEV和注意力模块，在nuScenes测试集上对3D目标检测和地图分割任务中实现最优性能。

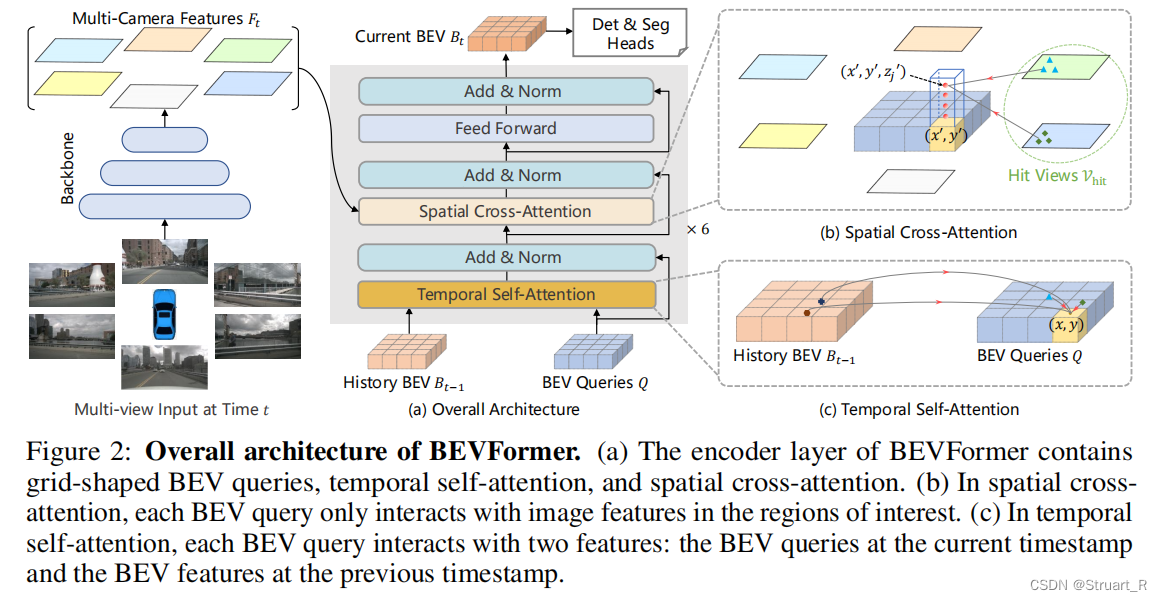

下图为BEVFormer的完整网络结构，输入多视角图像，经过backbone（一般为Resnet）之后，经过提取网络（前馈网络+时空注意力机制模块）得到BEV特征，最后接一个图像分割或检测的头组成完整的网络输出。
（2）点云

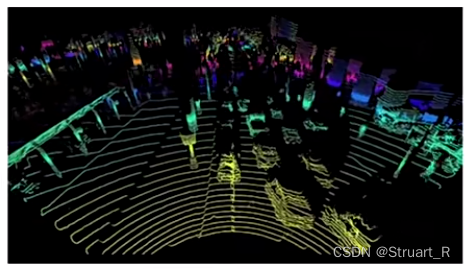

点云就是场景中若干点的组成集合，具有稀疏性、无序性，是一种3D表征，一般来说，点云是通过激光雷达对场景扫描得到的，下图为一个场景的点云图。
对于点云问题，由于点过于稀疏，数量巨大，一般有两种处理方法（聚合方法），分别是Point-based和Voxel-based。
Point-based处理点云数据，可以处理高密度的点云数据，更加灵活，但计算复杂度高，不规则性高。
Voxel-based处理体素数据，使数据结构更加规则，更好的表示体积信息，但收到网格限制，会丢失部分信息。
（3）图像和点云融合

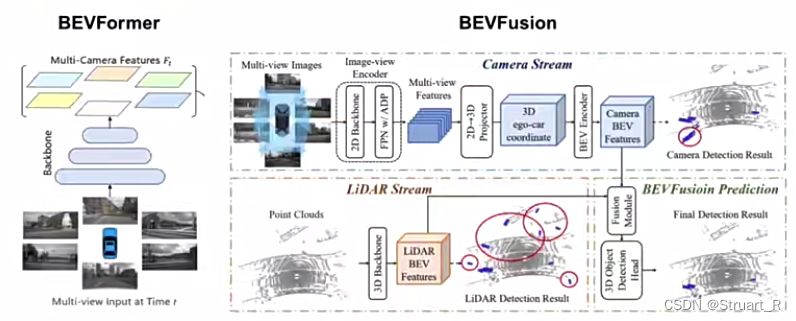

下图为纯图像提取特征和Fusion形式的提取特征的比较，BEVFusion的特征是将Camera格式和LiDAR格式分别提取得到BEV特征后再进行融合。
二、BEV开源数据集
1、KITTI

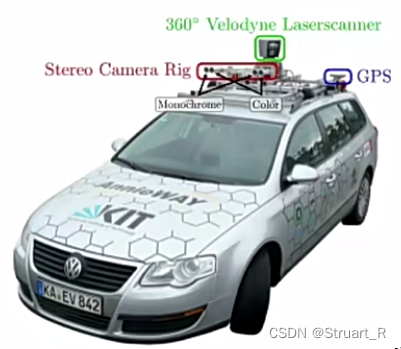

KITTI数据集通过车载相机、激光雷达等传感器进行采集，采集自德国卡尔斯鲁厄街道，数据规模为14999张图像及其对应点云，其中7481张训练集，7518张测试集，KITTI数据集标注了车、行人、骑车的人三类，共计80256个标注对象，下图为标注平台。

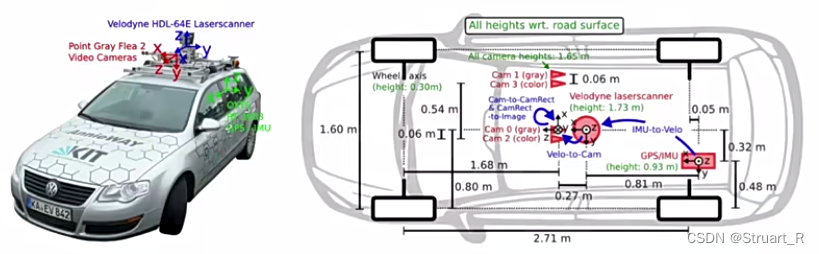

在官方论文中可以了解到，标注平台的传感器并不是统一坐标系的，存在R、T关系，另外对于摄像机的外参数做了统一。

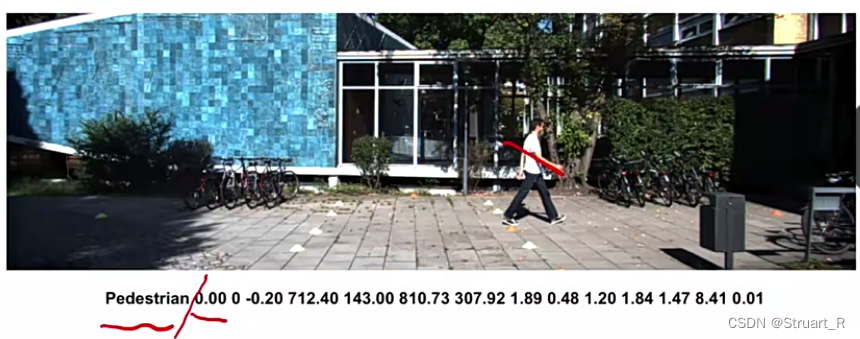

KITTI数据表示法：
（1）第1字节 Pedestrian代表行人
（2）第2字节 “0.00” 表示是否被截断，处于0~1范围内，越大被截断遮挡的程度越大
（3）第3字节 “0” 表示行人不存在遮挡，离散值0（不存在遮挡）,1（部分遮挡）,2（严重遮挡）,3（不确定）
（4）第4字节 “-0.20” 角度信息
（4）第5-8字节 “712.40, 143.00” 2D平面左上角坐标，“810.73 307.92”2D平面右下角坐标
（5）第9-11字节 “1.89 0.48 1.20” 3D平面上的高宽长（h,w,l），单位m
（6）第12-14字节 “1.84 1.47 8.41” 3D平面的坐标
（7）第15字节 “0.01” 置信度
2、nuScenes

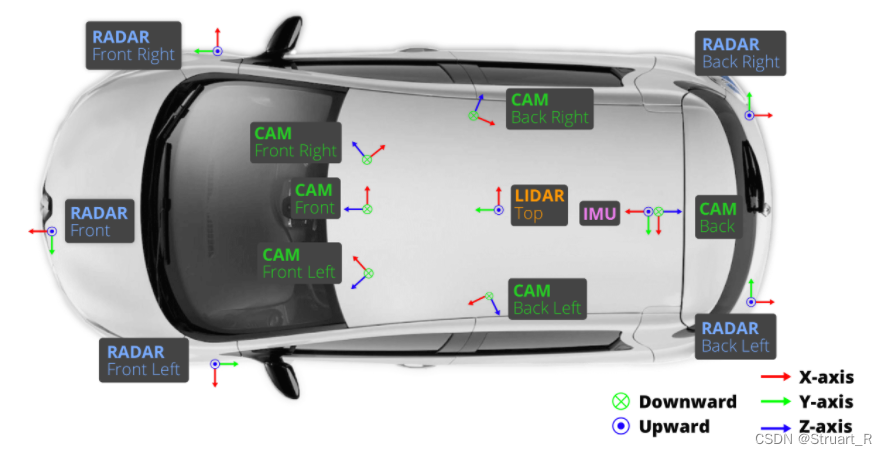

nuScenes要比KITTI数据集更加丰富一些，nuScenes采集了不同城市中的1000个场景，传感器系统包括6个摄像机、5个毫米波雷达、1个激光雷达、六轴传感器IMU和GPS。
nuScenes数据包含140万个相机图像、39万个激光雷达扫描结果、140万个毫米波雷达扫描结果，标注了32类共计140万个标注对象。
详细的介绍请看：对Nuscenes数据集一无所知，手把手带你玩转Nuscenes数据集_nuscenes数据集token作用

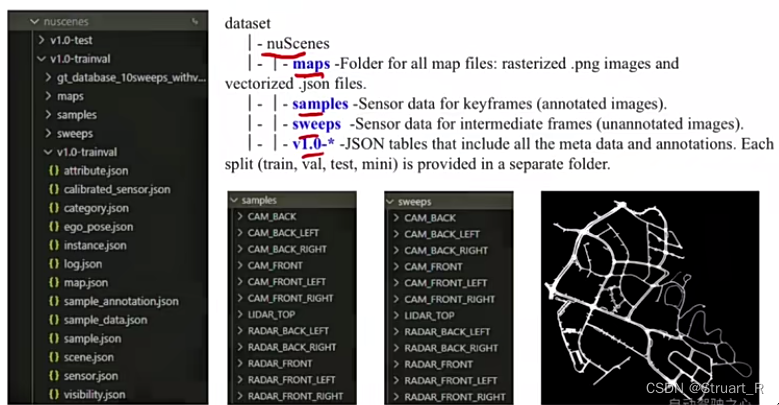

nuScenes数据集格式：maps、samples、sweeps、v1.0-*。
maps：所有地图文件的文件夹，光栅化的png图像和矢量化的json文件用于后续决策，不用于检测和分割。
samples：关键帧样本的传感器数据，已标注图像
sweeps：中间帧传感器数据，未标注数据
v1.0-*：其余json表
三、BEV感知方法
1、BEV LiDAR

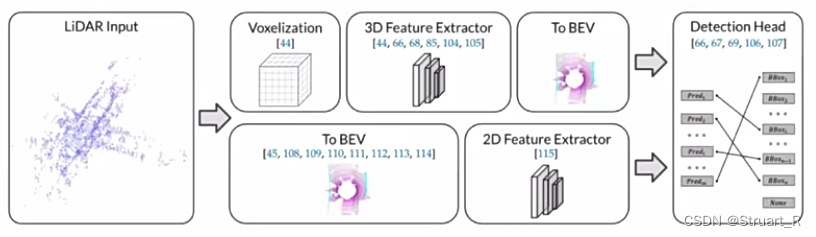

BEV LiDAR模式分为Pre-BEV（先提取特征，再生成BEV特征，代表算法PV-RCNN），Post-BEV（先转换为BEV特征，再提取特征，代表算法PointPillar）。下图为两种模式。

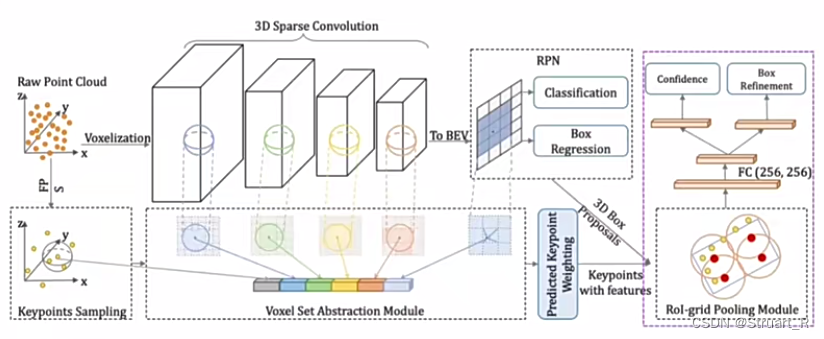

PV-RCNN网络：
以点云输入，提取BEV特征，应用于分割与检测。点云经过通过3D稀疏网络提取体素特征，通过关键点采样提取点特征，并将体素特征和点特征融合得到BEV特征，再PV-RCNN网络中得到BEV特征是简单的将3D点云向2D方向做投影得到BEV特征。
2、BEV Camera
BEV Camera模型输入相机图像，通过2D特征提取网络（特征共享），2D-3D视角转换网络（转换到3D可以看到俯视图），3Ddecoder检测模块，可以对照上面的BEV Former来看这三个模块。
3、BEV Fusion
BEV主体模块分为2D图像处理流程，3D点云处理流程，BEV融合感知流程。BEV Fusion的重点在于如何进行融合，融合于两者提取BEV特征后，得到融合的BEV特征。
四、BEV感知算法优劣

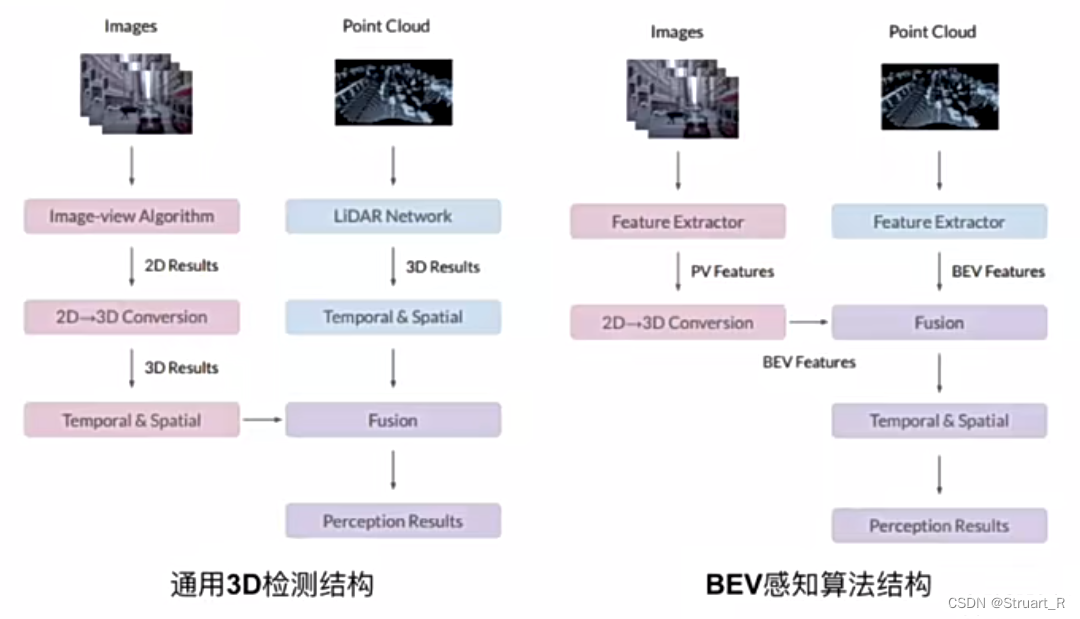

对比通用3D检测结构和BEV感知结构，3D检测将2D转换到3D与3D点云相融合进行提取，而BEV感知结构将2D和3D转换为BEV结构进行融合。
BEV感知算法可以对于2D图像的尺度变化和遮挡问题影响小，有利于利用视觉图像远距离识别物体，可以通过多使用Camera减少LiDAR的使用来降低成本，但在3D检测任务中仍然比现有的点云方案有一定差距。

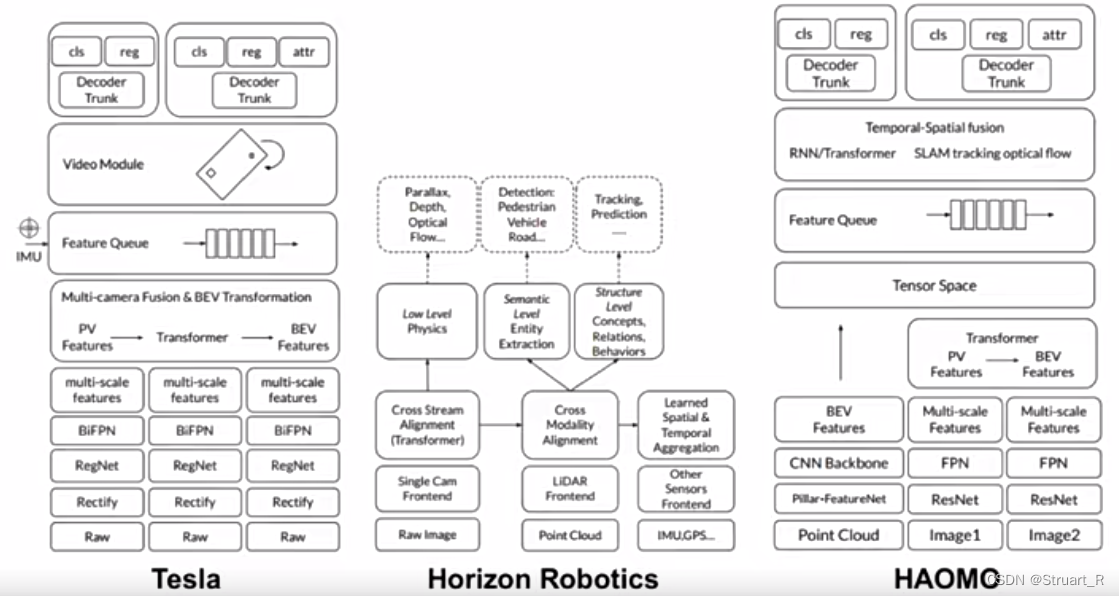

下图为Tesla、地平线、毫末对BEV感知的网络结构搭建。
参考视频：自动驾驶之心的BEV相关课程
