🔥 内容介绍

近年来，四旋翼无人机凭借其垂直起降、悬停、机动性强等特点，在航拍摄影、物流运输、农业植保、灾情救援等领域得到了广泛应用。其控制系统作为无人机性能的核心保障，一直以来都是研究的热点。四旋翼无人机的飞行控制是一个复杂的非线性、强耦合、欠驱动系统，设计稳定高效的控制策略至关重要。本文将深入探讨基于四旋翼无人机动力学模型的内环姿态和外环位置PID控制方法，分析其原理、设计步骤以及优缺点，并展望未来的发展趋势。

一、四旋翼无人机动力学模型概述

构建精确的动力学模型是进行有效控制的基础。四旋翼无人机的动力学模型通常分为两部分：运动学模型和动力学模型。

运动学模型： 描述了无人机在空间中的位置和姿态变化，关注的是无人机坐标系相对于世界坐标系的变换关系。常用的表示方法包括欧拉角、四元数和旋转矩阵。欧拉角以其直观性被广泛使用，但其存在万向锁问题，在高机动飞行中容易出现奇异性。四元数则能有效避免万向锁问题，但在计算复杂度上略有增加。
动力学模型： 描述了无人机受到的力和力矩与运动状态之间的关系，涉及到无人机的质量、惯性矩、空气动力学参数等。四个旋翼产生的升力、推力以及空气阻力是影响无人机运动的主要因素。建立动力学模型需要考虑以下因素：
- 旋翼升力和力矩：
  每个旋翼产生的升力与其转速的平方成正比，同时，每个旋翼还会产生一个反作用扭矩。通过调节四个旋翼的转速，可以产生不同的升力和力矩，从而控制无人机的运动。
- 空气阻力：
  无人机在飞行过程中会受到空气阻力的影响，阻力大小与无人机的速度和姿态有关。通常，可以将空气阻力简化为与速度成正比的阻力模型。
- 重力：
  重力是作用在无人机上的一个恒定的力，需要对其进行补偿才能保持无人机的悬停状态。
- 惯性：
  惯性描述了物体抵抗运动状态变化的程度，惯性矩是描述物体绕轴转动惯性的参数。

综上，一个完整的四旋翼无人机动力学模型通常包含六个自由度：三个位置自由度 (x, y, z) 和三个姿态自由度 (roll, pitch, yaw)。模型方程通常是非线性的，且存在较强的耦合性。因此，需要采用适当的控制策略来克服这些挑战，实现无人机的稳定控制。

二、基于PID控制的姿态和位置控制系统设计

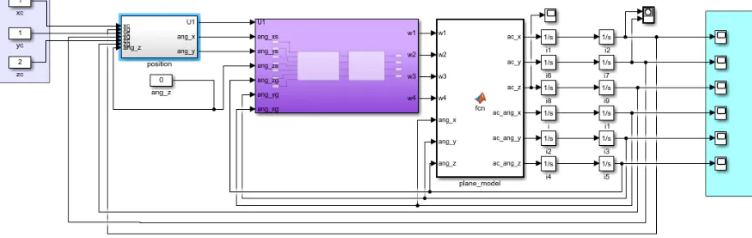

PID控制以其结构简单、易于实现、鲁棒性强等优点，在四旋翼无人机控制系统中得到了广泛应用。为了实现对无人机的位置和姿态控制，通常采用内环姿态控制和外环位置控制的级联控制结构。

内环姿态控制： 内环主要负责控制无人机的姿态角（roll, pitch, yaw）。姿态控制的目的是跟踪期望的姿态角指令，保证无人机的姿态稳定。PID控制器分别对roll、pitch和yaw三个姿态角进行控制。

内环姿态控制的设计步骤如下：
- Roll角控制：
  通过调节左右两侧旋翼的转速差来实现roll角控制。当左侧旋翼转速增加，右侧旋翼转速降低时，无人机将向右倾斜。
- Pitch角控制：
  通过调节前后两侧旋翼的转速差来实现pitch角控制。当前方旋翼转速增加，后方旋翼转速降低时，无人机将向前倾斜。
- Yaw角控制：
  通过调节对角线上两组旋翼的转速差来实现yaw角控制。例如，同时增加旋翼1和旋翼3的转速，同时降低旋翼2和旋翼4的转速，则无人机将逆时针旋转。
1. 建立姿态角的误差模型：
  计算实际姿态角与期望姿态角的误差。
2. PID参数整定：
  通过实验或理论分析，整定PID控制器的比例增益 (Kp)、积分增益 (Ki) 和微分增益 (Kd)。常用的PID参数整定方法包括试凑法、Ziegler-Nichols法和智能优化算法。
3. 抗饱和处理：
  为了防止执行器饱和，需要对PID控制器的输出进行限幅。
4. 滤波：
  为了消除传感器噪声，可以对姿态角测量值进行滤波处理。常用的滤波器包括低通滤波器和卡尔曼滤波器。
外环位置控制： 外环主要负责控制无人机在三维空间中的位置 (x, y, z)。位置控制的目的是跟踪期望的位置指令，保证无人机能够按照指定的轨迹飞行。PID控制器分别对x、y和z三个轴的位置进行控制。

外环位置控制的设计步骤如下：
- Z轴控制：
  Z轴的控制较为简单，直接通过调节四个旋翼的总升力来实现。PID控制器根据实际高度与期望高度的误差，调节总升力的大小。
- X轴和Y轴控制：
  X轴和Y轴的控制需要通过调节roll角和pitch角来实现。外环位置控制器根据实际位置与期望位置的误差，计算出期望的roll角和pitch角指令，并将这些指令传递给内环姿态控制器。
1. 建立位置误差模型：
  计算实际位置与期望位置的误差。
2. 解算期望姿态角：
  根据位置误差，计算出期望的roll角和pitch角。需要注意的是，roll角和pitch角的范围有限，需要进行限幅处理。
3. PID参数整定：
  通过实验或理论分析，整定PID控制器的比例增益 (Kp)、积分增益 (Ki) 和微分增益 (Kd)。
4. 抗饱和处理：
  为了防止执行器饱和，需要对PID控制器的输出进行限幅。
5. 滤波：
  为了消除传感器噪声，可以对位置测量值进行滤波处理。常用的滤波器包括低通滤波器和卡尔曼滤波器。

三、基于PID控制的姿态和位置控制系统优缺点

基于PID控制的姿态和位置控制系统具有以下优点：

结构简单，易于实现：
PID控制器的结构非常简单，只需要三个参数即可完成控制任务。这使得PID控制非常容易理解和实现，并且可以在各种硬件平台上运行。
鲁棒性强：
PID控制器具有较强的鲁棒性，能够适应一定的参数变化和外部干扰。即使在存在模型不确定性的情况下，PID控制器仍然能够保证系统的稳定性和性能。
参数整定相对容易：
虽然PID参数的整定需要一定的经验，但是存在许多成熟的整定方法，例如试凑法、Ziegler-Nichols法和智能优化算法，可以有效地提高整定效率。

然而，基于PID控制的姿态和位置控制系统也存在一些缺点：

对模型依赖性较强：
虽然PID控制器具有一定的鲁棒性，但是其性能仍然依赖于模型的精度。如果模型存在较大的误差，则PID控制器的性能可能会受到影响。
难以处理非线性系统：
四旋翼无人机是一个非线性系统，PID控制器只能在局部线性范围内实现较好的控制效果。当无人机进行高机动飞行时，其非线性特性会更加明显，PID控制器的性能可能会下降。
积分饱和问题：
当系统存在长时间的稳态误差时，PID控制器的积分项可能会饱和，导致系统出现超调和振荡。

四、未来发展趋势

为了克服PID控制器的缺点，提高四旋翼无人机的控制性能，未来的发展趋势主要集中在以下几个方面：

自适应PID控制：
自适应PID控制能够根据系统的运行状态，自动调整PID参数，从而提高控制性能。常用的自适应PID控制方法包括基于模型参考的自适应控制、基于神经网络的自适应控制和基于模糊逻辑的自适应控制。
模型预测控制 (MPC)：
MPC是一种基于模型的优化控制方法，它能够预测系统未来的状态，并根据预测结果优化控制策略。MPC能够有效地处理非线性约束和多变量耦合问题，从而提高控制性能。
强化学习：
强化学习是一种通过试错学习的控制方法，它能够通过与环境的交互，不断改进控制策略。强化学习能够有效地处理复杂系统和未知环境下的控制问题，从而提高控制性能。
多传感器融合：
通过融合多种传感器的数据，例如惯性测量单元 (IMU)、GPS、视觉传感器等，可以提高无人机定位和姿态估计的精度，从而提高控制性能。常用的传感器融合方法包括卡尔曼滤波器和扩展卡尔曼滤波器。
分布式控制：
随着无人机集群的出现，分布式控制越来越受到重视。分布式控制能够将控制任务分配给多个无人机，从而提高系统的可靠性和可扩展性。

五、结论

基于四旋翼无人机动力学模型的内环姿态和外环位置PID控制是无人机控制领域中一种经典的控制方法。通过合理的设计和参数整定，可以实现无人机的稳定飞行和精确轨迹跟踪。然而，PID控制也存在一些局限性。未来的研究方向将集中在自适应PID控制、模型预测控制、强化学习、多传感器融合和分布式控制等方面，以提高四旋翼无人机的控制性能和智能化水平，使其能够更好地应用于各个领域。
