【Unity——阴影实现基本原理】

前言

本文是对Unity中阴影实现原理的简单介绍，不涉及Shader实现细节。

文章目录

一.阴影的实现原理
1.1 简单的解释
1.2 实现原理
二.Unity中的阴影
2.1 阴影映射纹理，深度纹理，阴影纹理简介
2.2 阴影的投射与接收

一.实现原理

1.1简单的解释

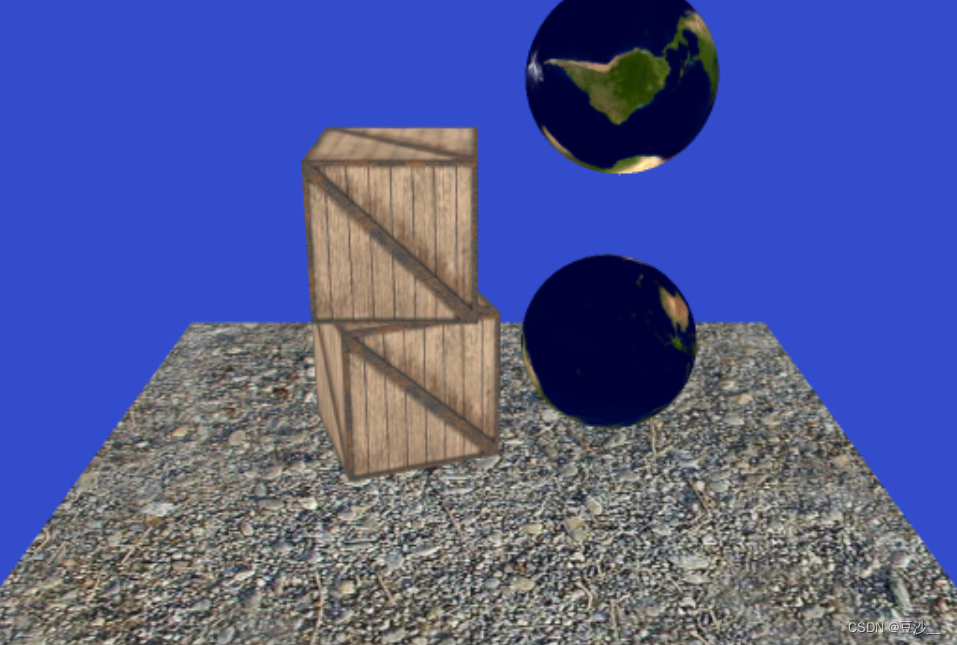

假设下面这一张图是当前摄像机中呈现出的内容，不包含任何阴影。

阴影映射的原理是：采样上图中像素，获取像素在世界空间中的位置（对应了世界空间中的一个点），判断这个点是否能被光源“看见”。

如果这个点与光源连线中间没有被其它物体遮挡，则这个点在光中。
如果被遮挡，则这个点在阴影中。需要为这个点（像素）打上阴影。

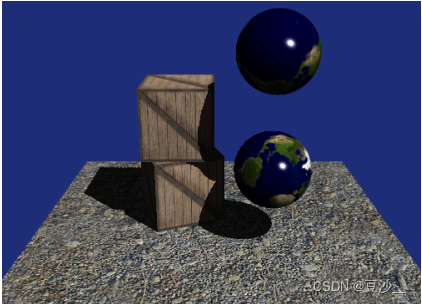

对上图中像素遍历后打上阴影后的结果如下图。

1.2实现原理

关于“点与光源连线之间是否有物体遮挡”，我们通过类似深度缓冲的技术来实现。
我们在灯光位置设置一个假想的摄像机，并渲染从光线中看到的场景深度，
并将这些结果保存下来，得到阴影映射纹理（shadowmap）
光源的位置，通过假想摄像机得到的阴影映射纹理（shadowmap）见下图
