裂缝类型

裂缝类型有很多种，这里我们仅仅判断线性裂缝与网状裂缝，线性裂缝按照其走势有可分为横向裂缝、纵向裂缝和斜向裂缝。

我觉得大家应当有这样的意识，面对网状裂缝，它的二维参数是否有意义？答案是没有！如果检测到网状裂缝，我想大家的第一反应是比较严重了，需要修补了。如果是一条线性裂缝呢？我是不是还有考虑一下它的受损程度是否达到需要修补的地步。

所以按照我的想法，可以求网状裂缝的面积，评估其受损程度，求线性裂缝的面积、长度和宽度，评估其受损程度。

直方图投影法

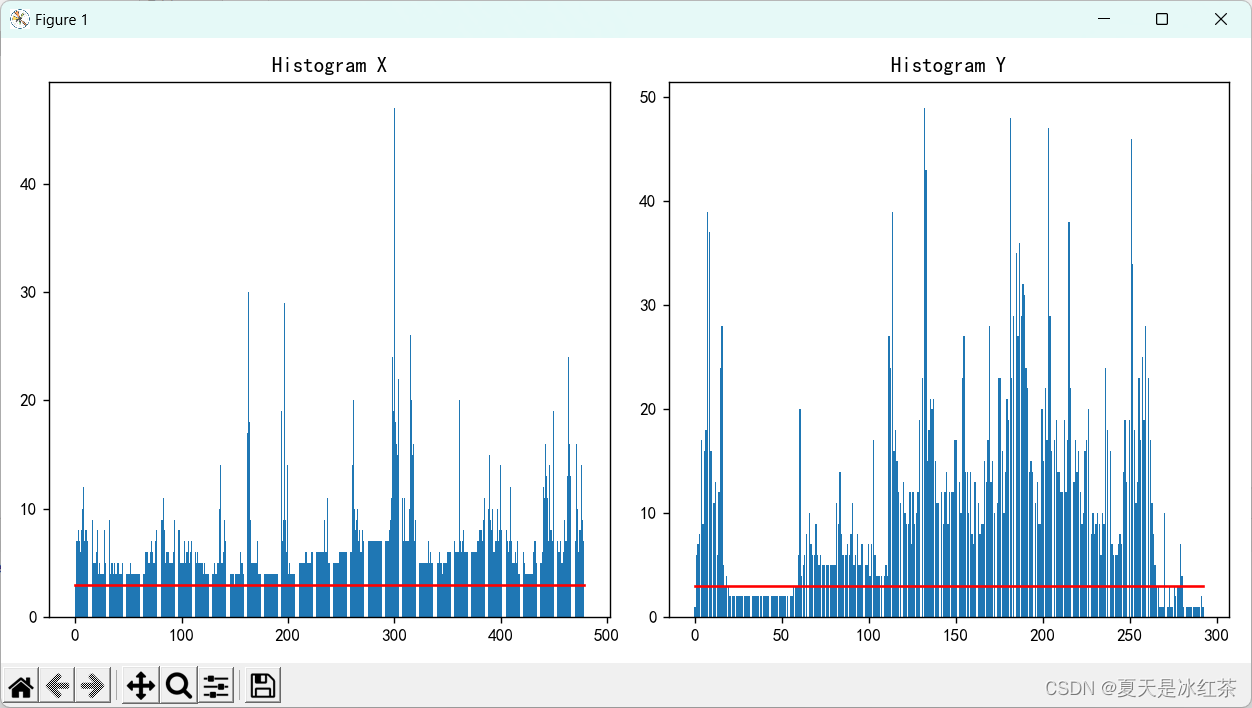

网状裂缝的直方图投影

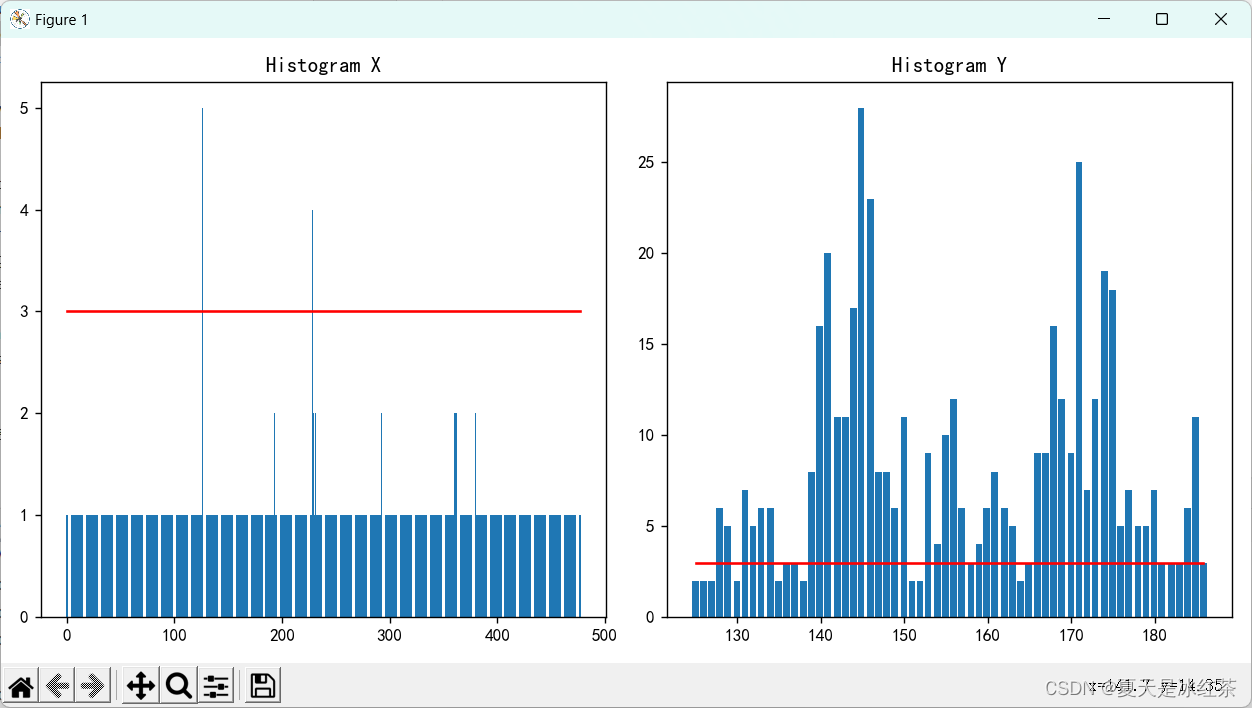

横向裂缝的直方图投影

纵向裂缝的直方图投影

斜向裂缝的直方图投影

上面四张图是四种裂缝对应的直方图，结合上面的一些特点，我们可以依照自己的数据集进行类型分类。

获取最小外接矩形信息

接下来，get_minAreaRect_information函数会从二值化掩膜图像中提取最小外接矩形的相关信息，包括中心点坐标、宽高和旋转角度。inference_minAreaRect函数用于计算最小外接矩形框的宽、高和角度信息，并将角度转换为相对于图像水平方向的夹角。

def inference_minAreaRect(minAreaRect):
    w, h = minAreaRect[1]
    if w > h:
        angle = int(minAreaRect[2])
    else:
        angle = -(90 - int(minAreaRect[2]))
    return w, h, angle

def _get_minAreaRect_information(mask):
    mask = pz.BinaryImg(mask)
    contours, hierarchy = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    contour_merge = np.vstack(contours)
    minAreaRect = cv2.minAreaRect(contour_merge)
    return minAreaRect

pz.BinaryImg获取图像二值图，请确保读取时候为BGR的图片。

初始化分类裂缝的参数

创建了一个ClassificationCrack类，并且对裂缝的分类参数进行初始化，有分类裂缝的阈值threshold，分类裂缝的高宽比阈值HWration，用于分类裂缝的直方图比例阈值Histration。

class CrackType():
    """直方图投影法推断裂缝类型"""
    def __init__(self, threshold=3, HWratio=10, Histratio=0.5):
        """
        初始化分类裂缝的参数
        :param threshold: 阈值，用于分类裂缝的阈值
        :param HWratio: 高宽比，用于分类裂缝的高宽比阈值
        :param Histratio: 直方图比例，用于分类裂缝的直方图比例阈值
        """
        self.threshold = threshold
        self.HWratio = HWratio
        self.Histratio = Histratio
        self.types = {0: 'Horizontal',
                      1: 'Vertical',
                      2: 'Oblique',
                      3: 'Mesh'}

这里我们使用字典self.types，这样就可以通过键值对判断裂缝的类型了。

骨骼点投影直方图

在ClassificationCrack类下，我们再定义了一个hist_judge的方法，less_than_T统计直方图中大于 0 且小于等于阈值 self.threshold 的像素数量，more_than_T统计直方图中大于阈值 self.threshold 的像素数量。通过more_than_T / （less_than_T + 1e-5）来比较是否超过了直方图比例阈值。

    def hist_judge(self, hist_v):
        less_than_T = np.count_nonzero((hist_v > 0) & (hist_v <= self.threshold))
        more_than_T = np.count_nonzero(hist_v > self.threshold)
        return more_than_T / (less_than_T + 1e-5) > self.Histratio

裂缝分类

classify 方法是 ClassificationCrack 类中的另一个成员方法，它接收三个值，minAreaRect 是一个元组，表示最小外接矩形框的信息，包括中心点坐标、宽高和旋转角度；skeleton_pts是一个数组，表示骨骼点的坐标；HW是当前 patch 的高和宽。

    def classify(self, minAreaRect, skeleton_pts, HW):
        H, W = HW
        w, h, angle = inference_minAreaRect(minAreaRect)
        if w / h < self.HWratio or h / w < self.HWratio:
            pts_y, pts_x = skeleton_pts[:, 0], skeleton_pts[:, 1]
            hist_x = np.histogram(pts_x, W)
            hist_y = np.histogram(pts_y, H)
            if self.hist_judge(hist_x[0]) and self.hist_judge(hist_y[0]):
                return 3

        return self.angle2cls(angle)

    @staticmethod
    def angle2cls(angle):
        angle = abs(angle)
        assert 0 <= angle <= 90, "ERROR: The angle value exceeds the limit and should be between 0 and 90 degrees!"
        if angle < 35:
            return 0
        elif 35 <= angle <= 55:
            return 2
        elif angle > 55:
            return 1
        else:
            return None

利用 inference_minAreaRect 函数从 minAreaRect 中获取旋转矩形框的宽度 w、高度 h 和角度 angle。接下来，通过判断 w / h 和 h / w 是否小于 self.HWratio 来判断旋转矩形框的长宽比是否满足分类条件。

如果长宽比满足条件，则将 skeleton_pts 按照 x 和 y 方向投影到直方图 hist_x 和 hist_y，然后通过 self.hist_judge 方法判断这两个直方图是否满足分类条件。

以上条件均满足，则会认为是网状裂缝，否则就使用angle2cls来进行角度分类。

根据角度的大小将裂缝分为以下三类：

如果角度小于 35 度，则返回 0，表示水平裂缝。
如果角度在 35 到 55 度之间，则返回 2，表示倾斜裂缝。
如果角度大于 55 度，则返回 1，表示垂直裂缝。
如果角度不在上述范围内，则返回 None 。

测试文件main

"""
裂缝分类如何判断
横向、纵向、网状、斜裂缝
"""
import os
import matplotlib.pyplot as plt

import numpy as np
import cv2
import pyzjr as pz

from skimage.morphology import skeletonize
from skimage.filters import threshold_otsu
from skimage.color import rgb2gray

class CrackType():
    """直方图投影法推断裂缝类型"""
    def __init__(self, threshold=3, HWratio=10, Histratio=0.5):
        """
        初始化分类裂缝的参数
        :param threshold: 阈值，用于分类裂缝的阈值
        :param HWratio: 高宽比，用于分类裂缝的高宽比阈值
        :param Histratio: 直方图比例，用于分类裂缝的直方图比例阈值
        """
        self.threshold = threshold
        self.HWratio = HWratio
        self.Histratio = Histratio
        self.types = {0: 'Horizontal',
                      1: 'Vertical',
                      2: 'Oblique',
                      3: 'Mesh'}

    def inference_minAreaRect(self, minAreaRect):
        """
        旋转矩形框长边与x轴的夹角.
        旋转角度 angle 是相对于图像水平方向的夹角，范围是 -90 到 +90 度.
        然而，一般情况下，我们习惯将角度定义为相对于 x 轴正方向的夹角，范围是 -180 到 +180 度.
        """
        w, h = minAreaRect[1]
        if w > h:
            angle = int(minAreaRect[2])
        else:
            angle = -(90 - int(minAreaRect[2]))
        return w, h, angle

    def classify(self, minAreaRect, skeleton_pts, HW):
        """
        针对当前crack instance，对其进行分类；
        主要利用了骨骼点双向投影直方图、旋转矩形框宽高比/角度；
        :param minAreaRect: 最小外接矩形框，[(cx, cy), (w, h), angle]；
        :param skeleton_pts: 骨骼点坐标；
        :param HW: 当前patch的高、宽；
        """
        H, W = HW
        w, h, angle = self.inference_minAreaRect(minAreaRect)
        if w / h < self.HWratio or h / w < self.HWratio:
            pts_y, pts_x = skeleton_pts[:, 0], skeleton_pts[:, 1]
            hist_x = np.histogram(pts_x, W)
            hist_y = np.histogram(pts_y, H)
            if self.hist_judge(hist_x[0]) and self.hist_judge(hist_y[0]):
                return 3

        return self.angle2cls(angle)

    def hist_judge(self, hist_v):
        less_than_T = np.count_nonzero((hist_v > 0) & (hist_v <= self.threshold))
        more_than_T = np.count_nonzero(hist_v > self.threshold)
        return more_than_T / (less_than_T + 1e-5) > self.Histratio

    @staticmethod
    def angle2cls(angle):
        angle = abs(angle)
        assert 0 <= angle <= 90, "ERROR: The angle value exceeds the limit and should be between 0 and 90 degrees!"
        if angle < 35:
            return 0
        elif 35 <= angle <= 55:
            return 2
        elif angle > 55:
            return 1
        else:
            return None

def _get_minAreaRect_information(mask):
    """
    从二值化掩膜图像中获取最小外接矩形的相关信息
    :param mask:二值化掩膜图像，包含目标区域的白色区域
    :return:最小外接矩形的信息，包括中心点坐标、宽高和旋转角度
    """
    mask = pz.BinaryImg(mask)
    contours, hierarchy = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    contour_merge = np.vstack(contours)
    minAreaRect = cv2.minAreaRect(contour_merge)
    return minAreaRect

def SkeletonMap(target):
    """
    获取骨架图的信息
    :param target: 目标图
    :return: 骨架图与一个数组，其中每一行表示一个非零元素的索引(y,x)，包括行索引和列索引
    """
    gray = rgb2gray(target)
    thresh = threshold_otsu(gray)
    binary = gray > thresh
    skimage = skeletonize(binary)
    skepoints = np.argwhere(skimage)
    skimage = skimage.astype(np.uint8)
    return skimage, skepoints

if __name__ == '__main__':
    plt.switch_backend('TkAgg')
    masks_dir = r"D:\PythonProject\RoadCrack\dimension2_data\num"  # 这里改为存放上面图片的路径
    results_save_dir = "A_results"
    os.makedirs(results_save_dir, exist_ok=True)
    classifier = CrackType()
    imgfile,_ = pz.getPhotopath(masks_dir, debug=False)
    for path in imgfile:
        mask = cv2.imread(path)
        H, W = mask.shape[:2]
        mask_copy = mask.copy()
        skeimage, skepoints = SkeletonMap(mask_copy)

        minAreaRect=_get_minAreaRect_information(mask)

        pts_y, pts_x = skepoints[:, 0], skepoints[:, 1]
        hist_x = np.histogram(pts_x, W)
        hist_y = np.histogram(pts_y, H)

        result = classifier.classify(minAreaRect, skepoints, HW=(H, W))
        crack_type = classifier.types[result]
        print(crack_type)

        T = classifier.threshold


        plt.figure(figsize=(10, 5))

        plt.subplot(121)
        plt.plot(hist_x[1][:-1], [T] * len(hist_x[0]), 'r')
        plt.bar(hist_x[1][:-1], hist_x[0])
        plt.title("Histogram X")

        plt.subplot(122)
        plt.plot(hist_y[1][:-1], [T] * len(hist_y[0]), 'r')
        plt.bar(hist_y[1][:-1], hist_y[0])
        plt.title("Histogram Y")

        plt.tight_layout()  # 自动调整子图布局，防止重叠
        plt.show()

与我们实际图片进行对比，其检测效果均还不错，threshold，HWratio，Histratio这三个初始值均为经验所得，还是要依照自己的数据来设定。这里的SkeletionMap函数将会获得骨架图中的索引点，它并没有进行去消除毛刺的，实际并不影响，因为我们采用的这个方法，些许毛刺影响不了判断。

现在我们只需要写一个推动裂缝类型的函数，可以用于直接去判断我们设定的裂缝类型：

def infertype(mask):
    """推导裂缝类型"""
    crack = CrackType()
    H, W = mask.shape[:2]
    mask_copy = mask.copy()
    skeimage, skepoints = SkeletonMap(mask_copy)
    minAreaRect = _get_minAreaRect_information(mask)
    result = crack.classify(minAreaRect, skepoints, HW=(H, W))
    crack_type = crack.types[result]
    return result, crack_type
