齐明点与齐明透镜及其应用

 目录

一、光学术语：齐明

二、齐明点的应用

---

一、光学术语：齐明

Aplanatic points

--物体在不晕点时，不产生球差，彗差，像散，不产生三种像差时称为“不晕”或“齐明”。此处的齐明点，就是同时消除了球差和慧差的一对共轭点。

--齐明（aplanatic points）：同时消除了球差和慧差的一对共轭点。物体在折射面球心时，不产生球差和彗差。物体在不晕点时，不产生球差，彗差，像散，不产生三种像差时称为“不晕”或“齐明”。如果轴上一对共轭点消球差，且满足即阿贝正弦条件,则在该轴上物点垂轴方向上的近轴物点也完善成像（即既无球差，又无彗差）。这样的共轭点称为齐明点或不晕点。（L=(n'+n)/n *r, L'=(n'+n)/n'*r.）

  齐明透镜

1、齐明面加同心面构成齐明透镜，多成组使用，在测量透镜中用以扩大孔径。

2、物体位于球形折射面的球心处和齐明点处，成像不产生球差和彗差；

      球面反射成像、球面折射成像、薄透镜成像等均要求光线满足傍轴条件，即要求光束的发散角不能过大，这往往限制了成像元件在成像时的光通量。球面透镜存在一对特殊的点，经过其中一个点的所有光线经球面折射后其反向延长线能严格成像于另一点处，无需满足傍轴条件。这两个点称为球面透镜的一组齐明点。

     若将一个很小的物体，放在球面透镜的一个 齐明点上，可以认为经球面镜折射，它将理想成像于另一点处。这个性质在高倍显微物镜中有重要应用。

二、齐明点的应用

高倍显微镜的物镜口径如果较大，人射光入射角较大，不满足傍轴条件，成像精度较差；如果口径较小，光通量较小，成像亮度较弱。利用球面透镜的 齐明点可以缓解这对矛盾。

1.油浸物镜

实际使用时不能将样品放入玻璃内的齐明点 处。一般将折射率与玻璃相同的油滴滴在样品上，再将半球形透镜浸入油滴中，调节透镜与样品的距 离，即可使样品位于透镜的齐明点处。

如图1所示，若球面半径为R, 透镜及油滴的折 射率为n, 则油浸物镜正常工作时油层的厚度应为

图1

2.弯月形齐明透镜

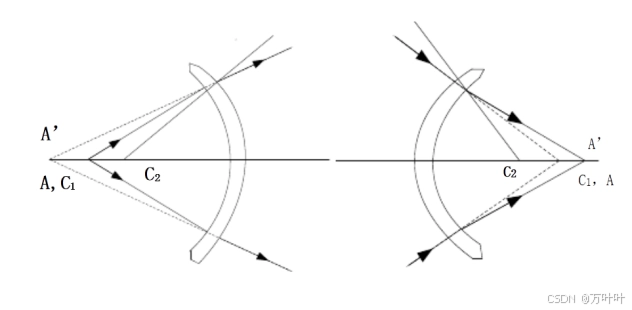

与油浸物镜相比，弯月形齐明透镜使用更方便。 如图2所示，样品处于弯月形齐明透镜内表面S₁  的  球心O₁ 处，若该点同时也是外表面 S₂ 的一个齐明 点，则经过样品的光线在内表面S₁ 处不发生偏折， 经过外表面S₂ 后依然精确地成像于一点。

图2

3.齐明透镜组

若上一级透镜的像点恰好处于下一级透镜的物点处，即可形成齐明透镜组。利用齐明透镜组可以使光束的发散角进一步减小以达到傍轴条件，保证后续成像过程的精度和亮度。

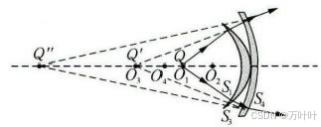

在图2所示的透镜后，若要紧挨着放置下一级 中心厚度也为 d 的弯月形齐明透镜，如图3所示，则下一级透镜内表面半径R₃=(n+1)R₂=n(R₁+d)

图3

外表面半径R₄,  由

解得

球心O₃ 与 O₄ 间的距离为

值得注意的是，不是齐明透镜组中透镜的个数越多越好。利用多个齐明透镜组，虽不产生像差和彗差，但由于色散现象明显，会产生较大的色差，所以实际使用的齐明透镜往往不多于两个。

---

---
