元件偏心/组件倾斜公差【ZEMAX公差操作数】

 前言与目录

在设置公差分析时，对于最简单的方法便是可以使用公差分析向导，可以直接给出相应的公差操作数和设置的对应公差，那么去理解和认识这些公差操作数，将在这篇文章中简要解释一下；

这篇主要认识学习一下组件公差；

---

目录

一、元件的公差

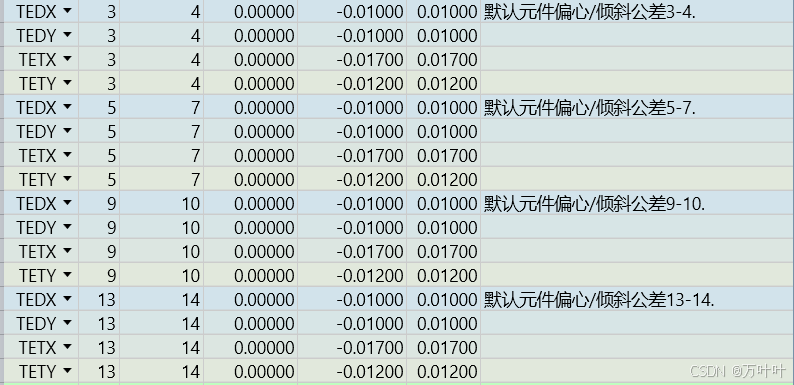

二、相应的公差操作数

1、偏心x/y（TEDX/TEDY）

2、倾斜x/y（TETX/TETY）

---

一、元件的公差

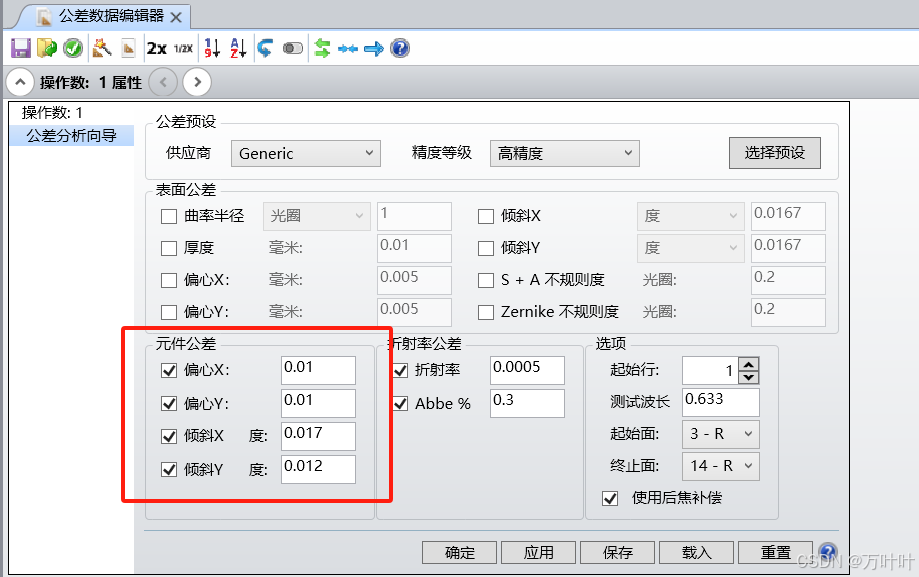

在公差分析向导中，对于元件公差，我们可以发现这几项，分别是元件的偏心x/y和倾斜x/y；那么这些与表面的倾斜和偏心有什么不同，以及使用什么公差操作数去控制仿真，进行公差分析呢？

 对于元件来说，在设置了各个面的偏心和倾斜后，形成组件，这个组件可以是单个透镜，也可以是一个双胶合透镜，或者是三胶合透镜，那么需要将这个组件组装到镜筒内，那么也会引入所谓的偏心和倾斜公差；

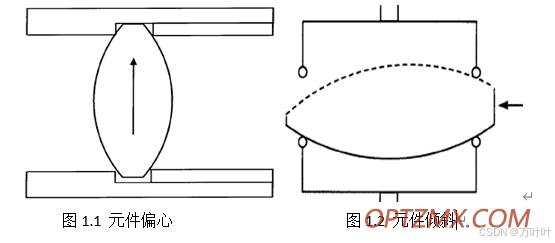

如上图，对于元件的倾斜和偏心都不能避免，在分析公差过程中，都需要进行设置；

二、相应的公差操作数

1、偏心x/y（TEDX/TEDY）

偏心，一般设置成±0.01mm，已经算是很严格了，这个主要是根据机械公差给出；

2、倾斜x/y（TETX/TETY）

倾斜公差，设置成1'或者0.5'，亦或者再放松或收严公差，按实际的要求公差等级给出；

---

--
