前言与目录

普通的消色差，对轴向的F光和C光进行消色差，如有对于复消色差的要求，则涉及到对二级光谱消色差；

一、什么是二级光谱

二、复消色差/消除二级光谱

正文

一、什么是二级光谱

二级光谱（secondary spectrum）是指在光学系统中，对某两种波长（通常是C光和F光，即蓝色和红色光）校正色差后，第三种波长（通常是d光或e光，即紫色光）相对于这两种波长仍有残余色差的现象。这种现象是由于不同波长的光在通过透镜时折射率不同导致的色散现象，在消色差透镜中，虽然已经对两种色光进行了色差校正，使得它们的焦点重合，但对于第三种色光，仍然存在焦点位置的差异，这个差异就是二级光谱。

未消色差的镜头随着光线波长增加，焦距单调上升，色差很大。而消色差镜头焦距随波长先减小后增加，色差很小。消色差镜头的剩余色差就叫做“二级光谱”！二级光谱引起的不同色光焦距变化不可能小于焦距的千分之二，也就是说，镜头焦距越长，消色差越不能满足要求。对镜头质量要求较高时，超长焦消色差镜头的二级光谱已经不可忽视！为了进一步消除二级光谱对镜头质量的影响，引进了复消色差技术。

二、复消色差/消除二级光谱

宽光谱光学系统中除对两种色光(F光、C光)消色差以外还需对这两种色光相对第三种色光(如D光)之间的剩余色差进行消色差；

$\Delta l'_{FCD}=l'_{F}-l'_{D}=l'_{C}-l'_{D}$ ------1

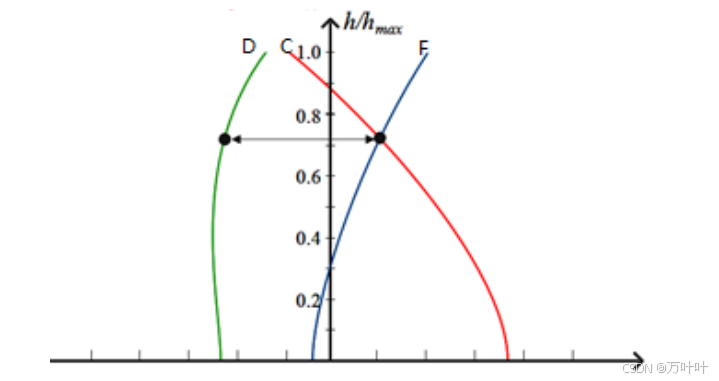

如图所示:在孔径为 0.707 处，F光和C光的交点与 D光的球差曲线不相交，级光谱就是该交点到 D光球差曲线的轴向距离，校正二级光谱的前提是光学系统已经对轴向色差做出了校正。近轴条件下，二级光谱还跟光学系统焦距成正比，可表示为：

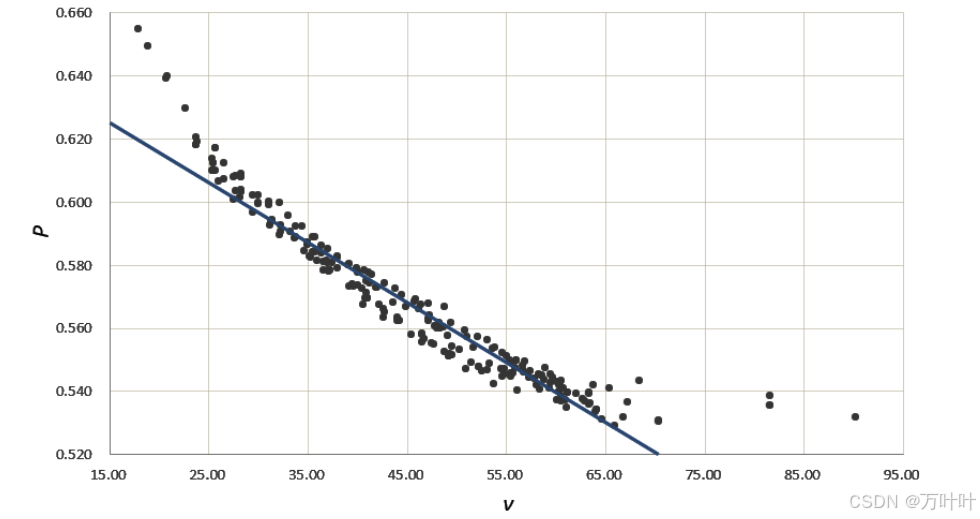

式中 m是二级光谱系数，当一个系统已经校正了二级光谱，则它的二级光谱系数m=0。要使系统二级光谱系数为0，则要求设计者根据玻璃材料的阿贝数v和相对部分色散P做出合理选择。选择玻璃材料的原则是:不同材料的阿贝数v相差越大越好，必要时可选择加入偏离正常色散曲线较远的特殊色散玻璃。给出国产成都光明的玻璃库的 P-v关系图，供设计选择，图中蓝线为正常色散线，在光学系统设计时可选氟化钙材料用以校正二级光谱和复消色差。
