一、光栅

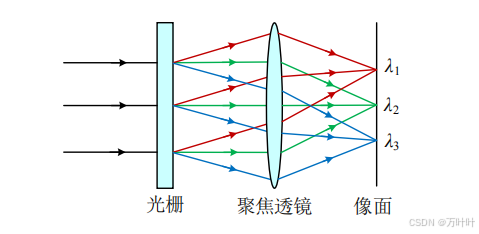

光栅是一种能够反射和散射电磁波的平面周期性结构，其色散原理主要是光的衍射。 在衍射光栅的周期性结构下，入射至光栅的复合光在光栅表面发生衍射，从而将复合光分解为不同波长的光，这些不同波长的光会有不同角度的偏转[35] 。根据光线在光栅中的传播方向，可以将光栅分为透射式和反射式两种 ，透射光栅色散的示意图如图（1）所示，经过光栅的复色光被分解为单色光后入射至聚焦透镜，聚焦透镜最终将单色光聚焦于像面。
光栅有多种类型，其适用范围广，在紫外、可见以及近红外波段内都可以实现光的色散，并且具有分辨率高、色散均匀且集中等优点，是使用最多的色散元件。但光栅色散也存在缺点，因为其发生衍射会产生多个级次的光谱，所以无用级次光谱的干扰，容易在系统内部造成杂散光，对光学系统的影响比较大，因此往往需要配合滤光片、光学陷阱等措施来消除杂散光。
二、棱镜

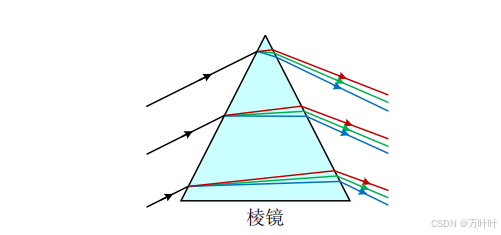

如图（2）所示，是棱镜色散的示意图，由于棱镜对不同单色光的折射率有差异，即对 单色光折射的角度不一样，所以当有一束平行的复色光入射至棱镜后会发生光的色散。采用棱镜进行色散时，在特定光谱范围内，棱镜对短波的光的色散能力大于长波。棱镜的色散能力与其顶角大小有着密不可分的关系，即顶角越大，其色散率越大，所以两条光谱线被分开的能力就越强，但是棱镜的顶角也需要加以控制，因为增大顶角，会导致反射损失随之增大，不利于光的色散，所以通常情况下，人们选择棱镜的顶角为 60°。
棱镜有多种材质，每种材质都有其适用的场合，比如玻璃棱镜一般用于可见光波段，石英棱镜比较 适合在紫外波段使用，红外波段的光谱系统通常不会采用棱镜进行色散分光，因为棱镜的截面为三角形，所以通过底边的光学路径比较长，会造成材料的吸收损耗增大。使用棱镜进行色散分光的优点是成本低，结构简单，能量利用率高等；缺点是由于棱镜对不同光线折射的角度不同，所以会导致色散后产生较大的非线性，并且色散不均匀 。
三、PGP 型色散元件

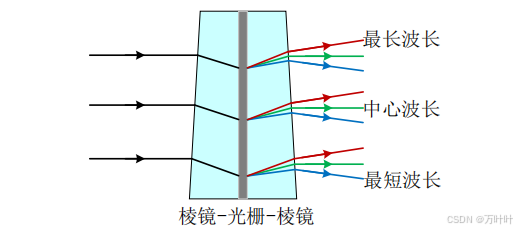

PGP 型色散元件是棱镜-光栅-棱镜之间的组合，其中光栅是核心色散元件，这种色散方式具有较高的衍射能力。如图（3）所示，是 PGP 色散的光路示意图，从图中可以看出，光线在经过光栅色散后的衍射角与经过棱镜偏转后的偏向角方向是相反的[42] ，所以 中心波长的光线最终会平行出射，PGP 色散元件中的棱镜起到修正光线偏转的作用。PGP元件具有非常好的线性色散效果，然而，其共轴的特点使系统的物理尺寸相对较大，并且 PGP 元件的制作比较困难，所以在一定程度上增加了分光元件的制造成本。
根据上述色散元件的对比可知，棱镜的色散具有显著的非线性和不均匀性，体积较大；PGP 色散元件的共轴特点不利于缩小整体系统的体积，并且制作成本较高；而光栅的色散均匀，光谱分辨率较高，且有利于缩小结构，因此选择光栅作为分光光度计的色散元件更为合理。
--
