🔥 内容介绍

 数字预失真（DPD）技术作为一种高效的射频功率放大器（RFPA）线性化方法，在现代无线通信系统中扮演着至关重要的角色。本文深入探讨了两种基于最小均方（LMS）算法并结合递归预测误差方法（RPEM）算法的自适应DPD设计方案。首先，我们概述了DPD技术的基本原理，并详细分析了LMS算法和RPEM算法在DPD自适应过程中的作用。随后，我们阐述了两种具体的DPD结构，并对其自适应算法进行了详细推导和分析，重点讨论了其在复杂信道环境下的性能表现和优缺点。最后，我们对两种方案的未来发展趋势和挑战进行了展望。

1. 引言

现代无线通信系统对射频功率放大器（RFPA）的性能提出了日益严苛的要求。理想的RFPA应具有高功率效率和线性特性，但在实际应用中，RFPA往往呈现出非线性行为，这会导致信号失真、频谱扩展以及相邻信道干扰等问题，严重影响通信质量。数字预失真（DPD）技术通过在RFPA输入端预先施加与RFPA非线性特性相反的失真，有效地抵消RFPA带来的失真，从而实现线性化，并提高功率放大器的效率。

DPD系统的核心在于自适应算法的设计，它能够根据RFPA的实时特性动态调整预失真器的参数。经典的DPD自适应算法包括最小均方（LMS）算法、递归最小二乘（RLS）算法等。LMS算法因其计算简单、易于实现而被广泛采用，但其收敛速度相对较慢。RPEM算法则可以通过对预测误差的递归处理，提高自适应过程的收敛速度和跟踪性能。本文将围绕基于LMS算法并结合RPEM算法的自适应DPD设计展开深入探讨，分析两种不同的DPD结构及其自适应算法的特性。

2. DPD基本原理及LMS和RPEM算法

2.1 DPD基本原理

DPD技术的核心思想是，在RFPA的输入端预先引入一个与RFPA的非线性特性相反的失真信号。当预失真信号通过非线性RFPA时，其非线性特性将被抵消，从而在RFPA的输出端得到线性化的信号。DPD系统通常包括以下几个关键组成部分：

• 预失真器： 实现预失真功能的模块，其模型和参数决定了预失真效果。

• 反馈回路： 用于采集RFPA输出信号，并将其转换为数字信号进行分析。

• 自适应算法： 根据反馈信号调整预失真器参数，使其不断逼近RFPA的逆模型。

DPD技术可以分为直接学习法和间接学习法。直接学习法是通过直接拟合RFPA的逆模型来构建预失真器，而间接学习法则是通过拟合RFPA的模型，然后通过逆运算或迭代方法得到预失真器。本文主要讨论基于间接学习法的DPD设计。

2.2 最小均方（LMS）算法LMS算法是一种经典的自适应滤波算法，其核心思想是通过迭代调整滤波器系数，使得误差信号的均方值最小。在DPD应用中，误差信号通常定义为RFPA输出信号和期望信号之间的差异。LMS算法的更新公式如下：

w(n+1) = w(n) + μ * e(n) * x(n)^H

其中，w(n)是滤波器系数向量，μ是步长因子，e(n)是误差信号，x(n)是输入信号向量，H表示共轭转置。LMS算法具有以下优点：

• 计算简单： 其计算复杂度较低，易于硬件实现。

• 鲁棒性好： 对环境噪声和干扰具有一定的鲁棒性。

然而，LMS算法也存在以下缺点：

• 收敛速度慢： 特别是在输入信号相关性较强时，收敛速度较慢。

• 稳态误差大： 在非平稳环境下，容易产生较大的稳态误差。

2.3 递归预测误差方法（RPEM）算法

RPEM算法是一种参数估计方法，它通过递归地处理预测误差来估计模型参数。与LMS算法相比，RPEM算法具有更快的收敛速度和更好的跟踪性能，尤其适用于时变环境。在DPD应用中，RPEM算法可以用来估计RFPA的非线性模型参数。RPEM算法的更新公式如下：

θ(t+1) = θ(t) + K(t) * ε(t)
K(t) = P(t) * ψ(t)
P(t+1) = (P(t) - P(t) * ψ(t) * ψ(t)^T * P(t) / (λ + ψ(t)^T * P(t) * ψ(t)))/λ
ε(t) = y(t) - ψ(t)^T * θ(t)

其中，θ(t)是模型参数向量，K(t)是增益矩阵，P(t)是协方差矩阵，ε(t)是预测误差，ψ(t)是梯度向量，λ是遗忘因子。RPEM算法的优点包括：

• 收敛速度快： 比LMS算法具有更快的收敛速度。

• 跟踪性能好： 对时变环境具有更好的跟踪性能。

• 精度高： 在稳态条件下具有更高的估计精度。

然而，RPEM算法的计算复杂度较高，且对初始值的选择比较敏感。

3. 基于LMS和RPEM算法的自适应DPD设计

3.1 方案一：基于LMS算法的直接学习法DPD

该方案采用直接学习法，直接拟合RFPA的逆模型。其系统结构如图1所示：

[在此处插入图1，示意基于LMS算法的直接学习法DPD结构]

该系统的自适应过程如下：

1. 采集信号： 采集RFPA的输出信号y(n)和输入信号x(n)。

2. 构造误差信号： 计算误差信号e(n) = x(n) - z(n)，其中z(n)是预失真器的输出信号。

3. 参数更新： 使用LMS算法更新预失真器参数w(n)。

4. 迭代更新： 重复步骤1-3，直到预失真器达到理想效果。

在该方案中，预失真器可以使用多项式模型或其他非线性模型。LMS算法直接用于调整预失真器的参数，使其不断逼近RFPA的逆模型。由于该方案采用直接学习法，其收敛速度相对较慢，且对噪声比较敏感。

3.2 方案二：基于RPEM算法的间接学习法DPD

该方案采用间接学习法，首先拟合RFPA的正向模型，然后通过逆运算或迭代方法得到预失真器。其系统结构如图2所示：

[在此处插入图2，示意基于RPEM算法的间接学习法DPD结构]

该系统的自适应过程如下：

1. 采集信号： 采集RFPA的输出信号y(n)和输入信号x(n)。

2. 构造预测误差： 使用RPEM算法，基于输入信号x(n)和当前RFPA模型参数估计输出信号ŷ(n)，并计算预测误差ε(n) = y(n) - ŷ(n)。

3. 参数更新： 使用RPEM算法更新RFPA模型参数θ(n)。

4. 预失真器更新： 通过逆运算或迭代方法，基于更新的RFPA模型参数，计算预失真器参数。

5. 迭代更新： 重复步骤1-4，直到预失真器达到理想效果。

在该方案中，RFPA模型可以使用多项式模型或其他非线性模型。RPEM算法用于估计RFPA模型参数，然后通过逆运算或迭代方法计算预失真器参数。由于该方案采用RPEM算法，其收敛速度较快，且对时变环境具有更好的跟踪性能。

📣 部分代码

function coef = fit_memory_poly_model(x, y, lengthVector, memorylen, degree)

% Copyright 2013-2014 The MathWorks, Inc.

% From "A generalized memory polynomical model for digital predistortion of

% RF power amplifiers", Morgan, Ma, Kim, Zierdt, and Pastalan, IEEE Trans

% Sig Proc, 54(10)

% Note the memory polynomial in the paper is undefined for the first

% memorylen samples, as n - m < 0 and hence undefined. We simply ignore the first memorylen samples.

% Note that the input vector x must be at least lengthVector + memorylen

% long.

% x_terms has lengthVector rows and number of columns corresponding to kernels

x_terms = zeros(lengthVector,degree*memorylen);

for n = 1:lengthVector %cycle through training vector

    for k = 1:degree %cycle through exponents

        %A=[   a00 a01 a02 ... a0(M-1) , a10 a11 a12 ... a1(M-1 ), ... , a(K-1)0 a(K-1)1 a(K-1)(M-1))   ]

        x_terms(n,(k - 1)*memorylen+(1:memorylen)) = (x(n:(n + memorylen-1)).*(abs(x(n:(n + memorylen -1))).^(k - 1))).';

    end

end

%Use MATLAB \ operator to generate least squares solution to overdetermined

%problem

coef = x_terms\y(memorylen-1+(1:lengthVector));

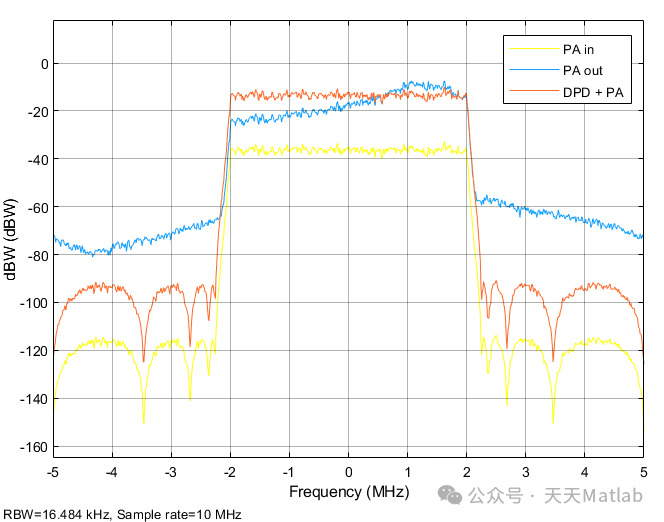

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

👇 关注我领取海量matlab电子书和数学建模资料

🎁  私信完整代码和数据获取及论文数模仿真定制
