积分饱和现象简述, 以及积分限幅的处理和输出限幅的区别

已于 2023-02-22 14:03:04 修改
阅读量1.9k 收藏 17
点赞数 7
分类专栏： 算法
于 2022-12-19 17:47:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/nature_07/article/details/128375701
版权

积分饱和 积分限幅 输出限幅 控制系统 系统响应
关键词由CSDN通过智能技术生成

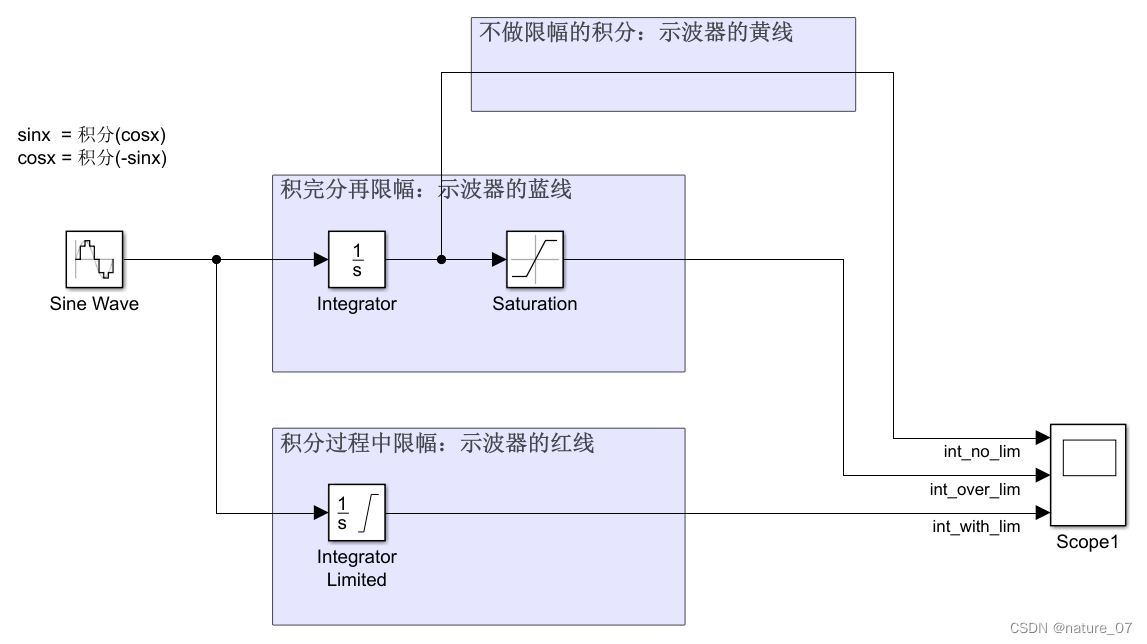

积分饱和现象简述, 以及积分限幅的处理和输出限幅的区别：

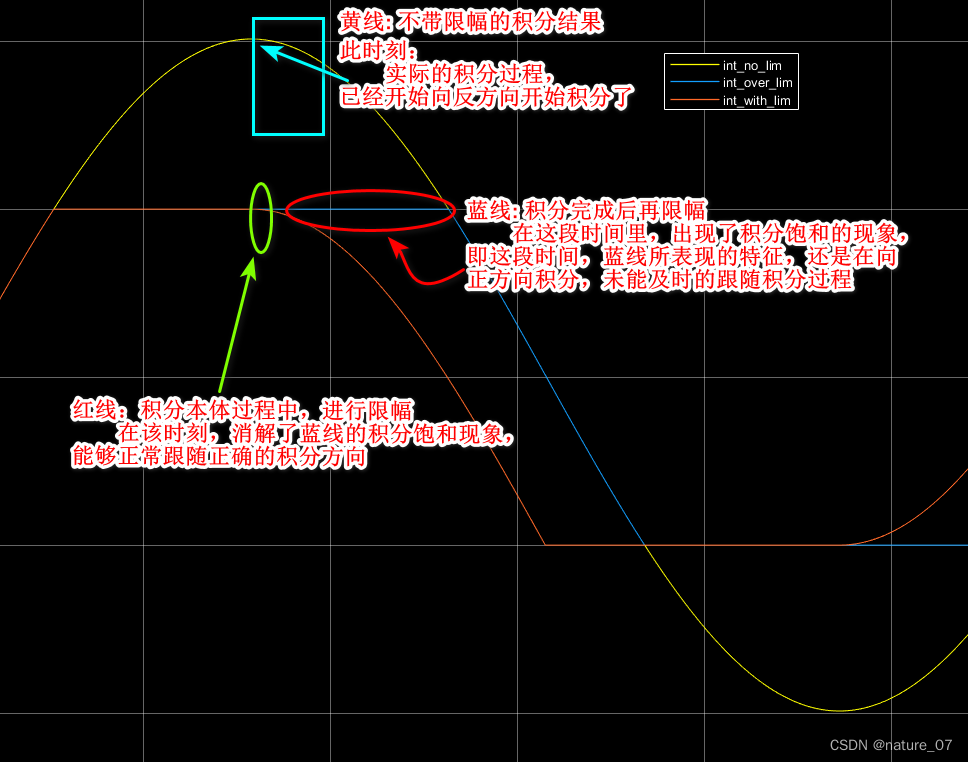

其中：红线即积分限幅，蓝线即输出限幅。
