反激式开关电源器件计算与选型（三）——保险丝

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

这一章就讲点简单的，开关电源中保险丝的计算和选型。

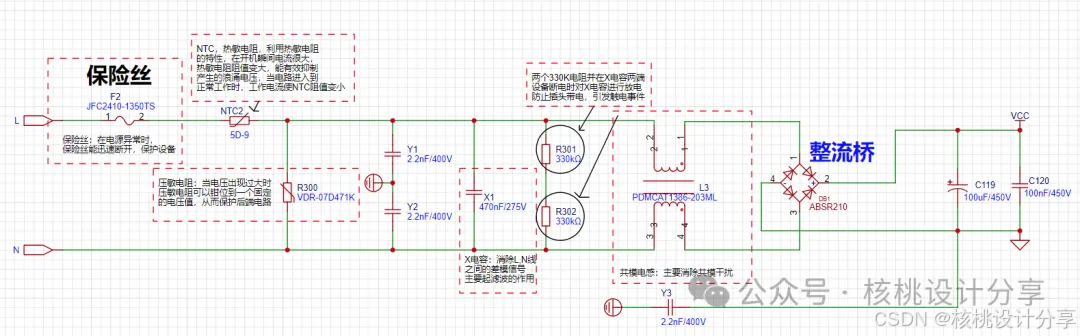

输入保护电路和EMC电路如下图所示：

保险丝的作用，这里就简单的过一下

（1）过流保护，当后端负载出现过流的情况时，保险丝熔断，切断电流，从而保护后端电路中故障扩散。

（2）短路保护，电路短路时会瞬间产生非常大的电流，这个时候保险丝就能及时断开，从而保护电路中的器件。

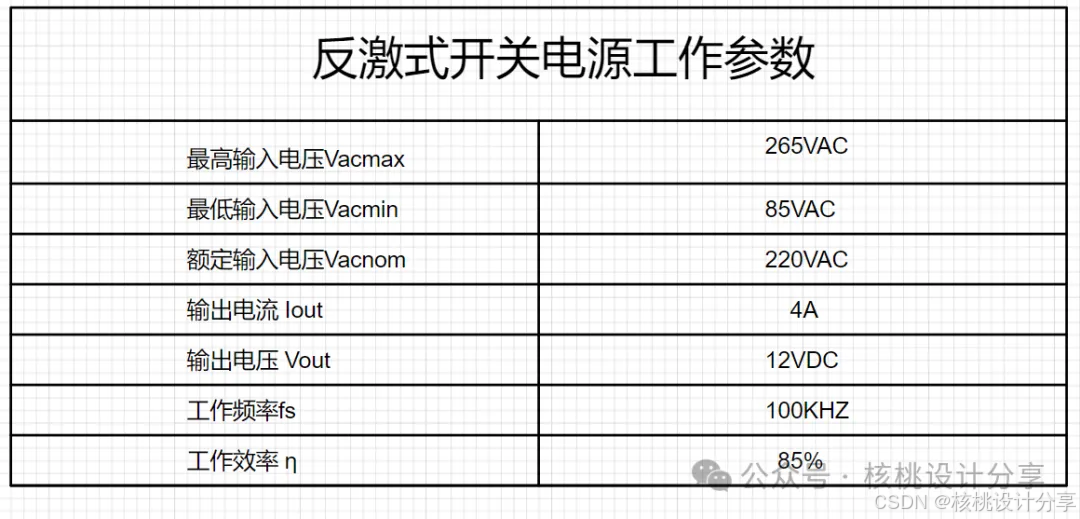

保险丝的计算和选型，我们还是按照上一章中的参数来进行，如下表格1：

表格1

实际项目中，有两种方式来选定保险丝的电流大小：

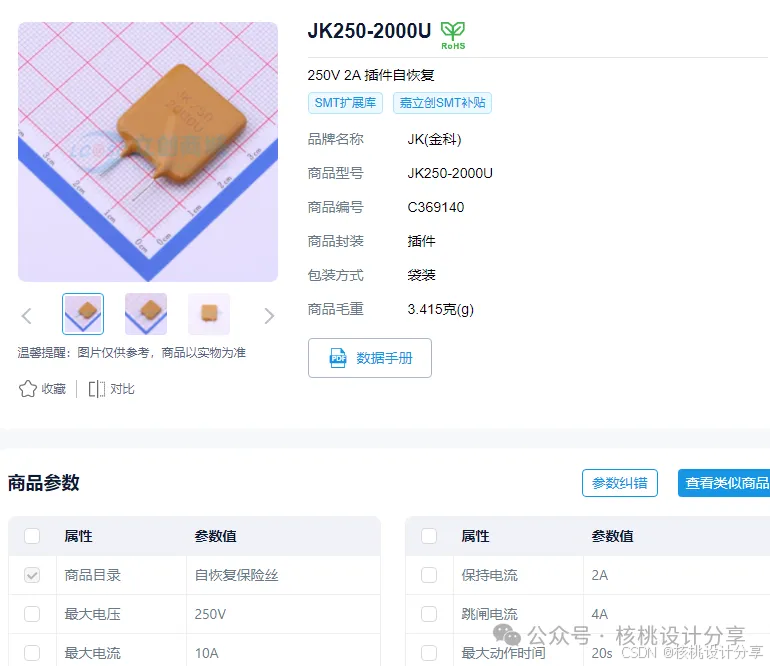

（1）粗算，可以按照保险丝的跳闸电流来选，一般来说保险丝的跳闸电流都会比保险丝的额定电流大2倍左右，比如跳闸电流4A，那额定电流很多都是2A左右，选择的时候保险丝的跳闸电流大于输出电流Pout一定余量即可。

（2）按照公式来计算：

If=2*(Pout/η*Vacmin*0.6)

其中0.6为功率因数估值，一般来说带PFC（功率因数校正电路）的取0.95，不带PFC一般取0.5~0.6即可。

Pout：输出功率           Vacmin：最低输出交流电压

η：工作效率

根据表格1的参数代入计算，可以得到保险丝的额定电流：

If=2*（48W/0.85*85V*0.6）=2.2A

保险丝的额定电流If=2.2A，那跳闸电流一般在4.4A左右。

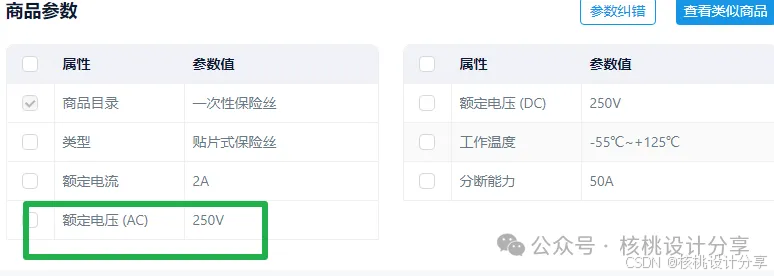

保险丝的额定电压：

一般的保险丝常规的额定电压有：32V、60V、125V、250V、300V、500V和600V等，我们在选型时尽量选择常规使用的，比如AC220V，那我们选择250V即可。

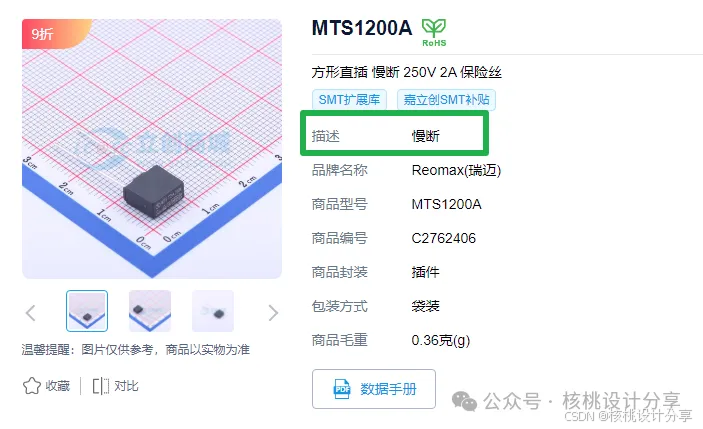

保险丝的种类：

保险丝一般分为快断和慢断两大类，在开关电源中，我们一般都是选择慢断的，主要目的是能减少额定电流，同时在上电时能承受的住开机的浪涌脉冲的冲击。

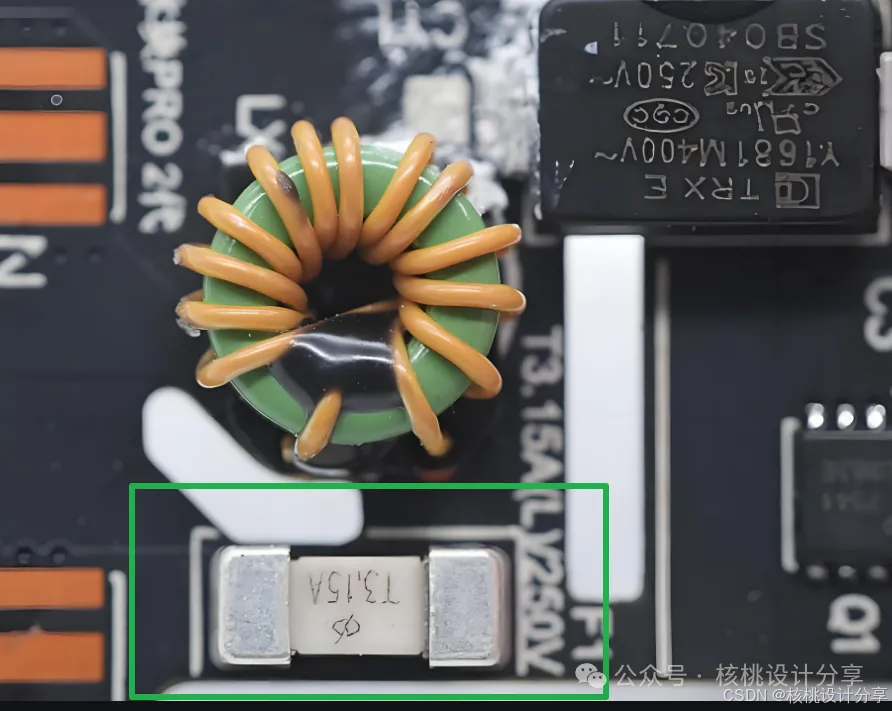

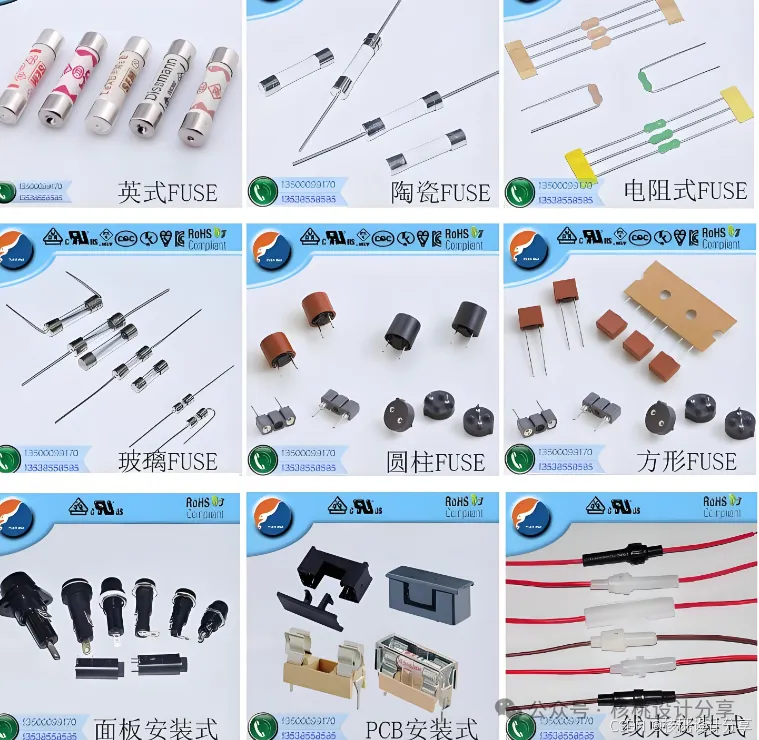

保险丝的封装：

实际项目中很多都是采用插件式的保险丝，当然很多有空间要求的都是采用贴片式，需要根据项目需求来定，这个没有硬性的标准。

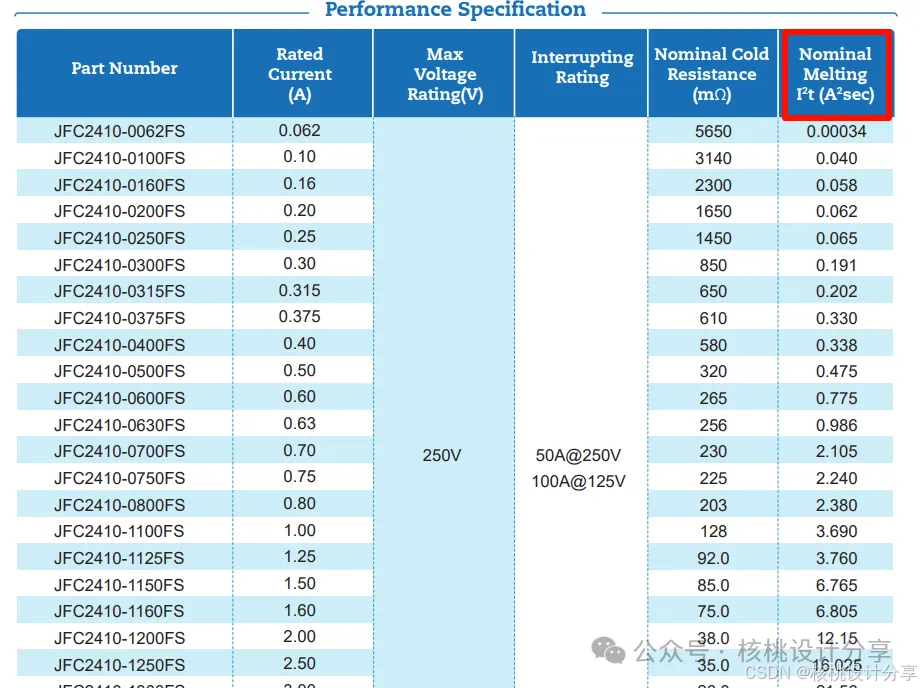

最后就是I²t的值

I²t：称为保险丝的熔断积分，直白的讲就是指熔断熔丝元件所需要的能量。

这个参数主要取决于保险丝的制作材料，和温度，电压等没有关系。

一般保险丝的手册都会给出来，如果开关电源中前端的滤波电解电容很大的话，这个参数就得谨慎选择了。

这个I²t值在开关电源中估算起来还是比较麻烦的，需要确定开机时或者异常情况下最大的浪涌电流。

好了，今天就先写到这吧！
