该博客展示了如何使用Matlab编程实现Logistic映射的分叉图。通过迭代公式x(n+1)=r*x(n)*(1-x(n))，以r为参数进行迭代，并绘制点来形成分叉图。博主提供了代码示例，从r=2.4迭代到4，初始值为0.3，迭代次数达到稳定状态后，在图像上描绘点，从而观察分叉现象。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

分叉图原理网上很多，给出matlab实现分叉图的一个样例

%x(n+1)=r*x(n)*(1-x(n))
clear;%清除变量clc;%清除显示
r=2.4:0.01:4;%分岔图以r为横坐标，定义域-2到4
x=0.3;%对任意r，随便给0到1内初值
for i=1:5000 %先迭代很多次达到稳定
    x=r.*x.*(1-x);%迭代的式子
end %循环或判断均以end结

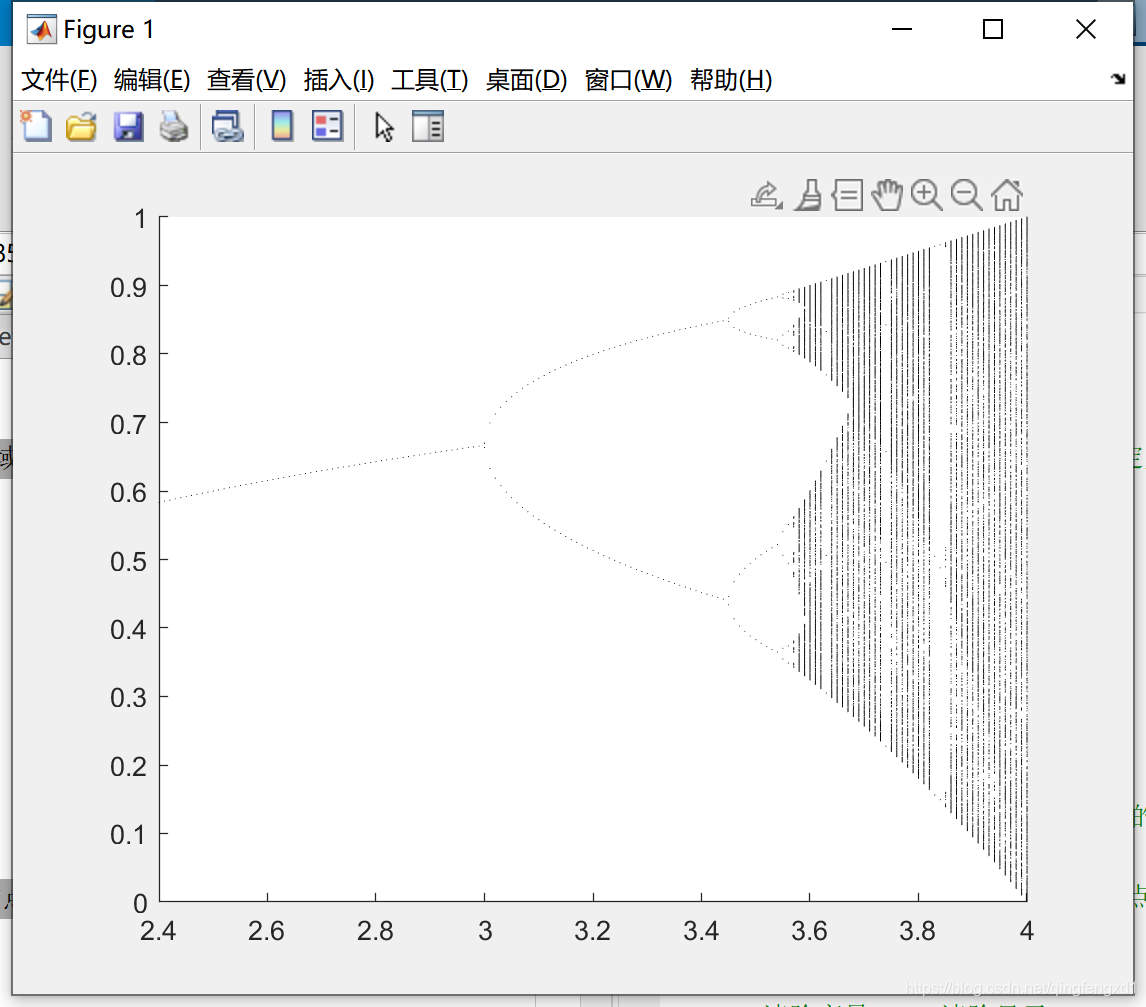

figure;%给一个图像画板
hold on;%画新图时画板上保留旧图

for i=1:1000 %这些循环是要画在图上的
    x=r.*x.*(1-x);%迭代的式子
    plot(r,x,'k.','markersize',1);%描点画图
end
