ZYNQ学习_3-Vivado下ILA调试学习

文章目录

ZYNQ学习_3-Vivado下ILA调试学习
前言
一、ILA介绍
二、在线调试
- 2.1 添加ILA的IP核
- 2.2 实例化ILA模块
总结

前言

这里用于记录小白的FPGA学习过程
使用的硬件平台：ZYNQ7020
参考资料：ALINX 《ZYNQ开发平台教程》
开发工具：Vivado_2018.03

一、ILA介绍

仿真和下载，但仿真并不需要程序烧写到板子，是比较理想化的结果。Vivado 有内嵌的逻辑分析仪，叫做 ILA，可以用于在线观察内部信号的变化，对于我们在开发过程中的调试有很大帮助。

本篇文章记录我们使用ILA在线调试去观察LED工程中的IO变化与timer_cnt的变化

二、在线调试

2.1 添加ILA的IP核

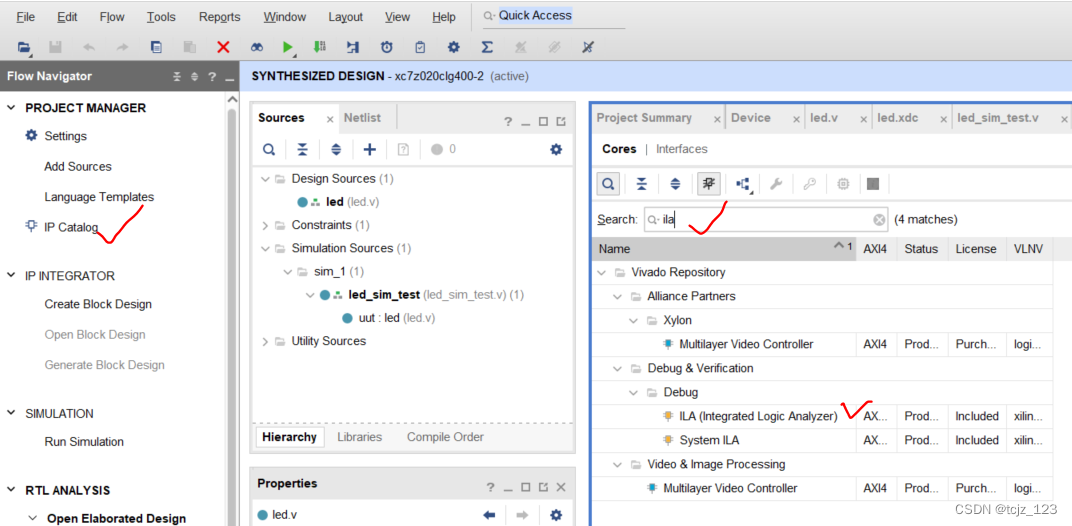

选择"IP Catalog"，在搜索页面输入“ILA”，选择“ILA(integrated logic analyzer)”模块

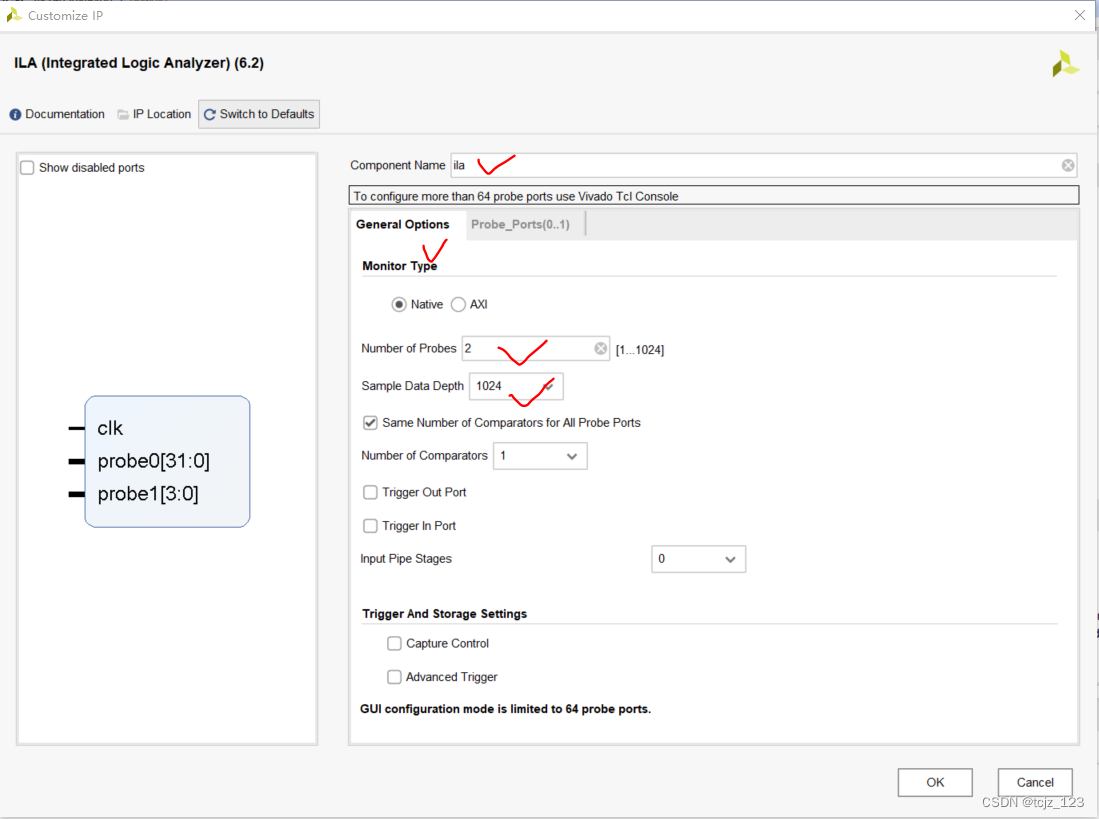

设置模块名称我这里使用例程的名字“ila”，
设置要观测的数量“2”
设置采样深度“1024”
分别设置两个观测信号的宽度
timer_cnt࿰
