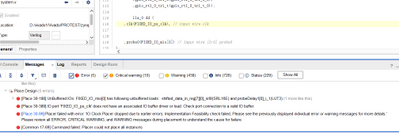

Q:  ZYNQ上看某个MIO的波形，因此在顶层文件上加了个ILA，但是生成比特流有错误


以及如何观看axi gpio的波形？

A:

1.对于Mio的波形，因为ILA作用于PL侧的逻辑，而PL侧没有能走线到MIO的路径，因此是不能用ILA来观测MIO的，可以用来观测EMIO。

2.对于AXI GPIO的波形，可以用ILA看，将AXI设置为Interface Port，生成Wrapper后这组信号就会成为Wrapper的Input/output端口，在例化Wrapper的地方给这样端口街上Wire，然后就可以观测这些Wire信号了。
