【C4D】FDUVToolKit展UV及贴图

目录

FDUVToolKit插件安装及窗口设定

FDUVToolKit插件常用操作介绍

如何通过FDUVToolKit插件展UV

如何对UV进行贴图

---

FDUVToolKit插件安装及窗口设定

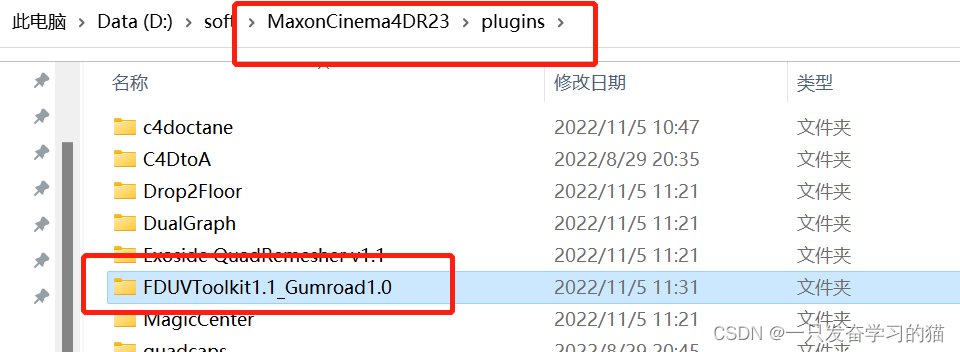

1、将下载好的FDUVToolKit复制到：plugins中

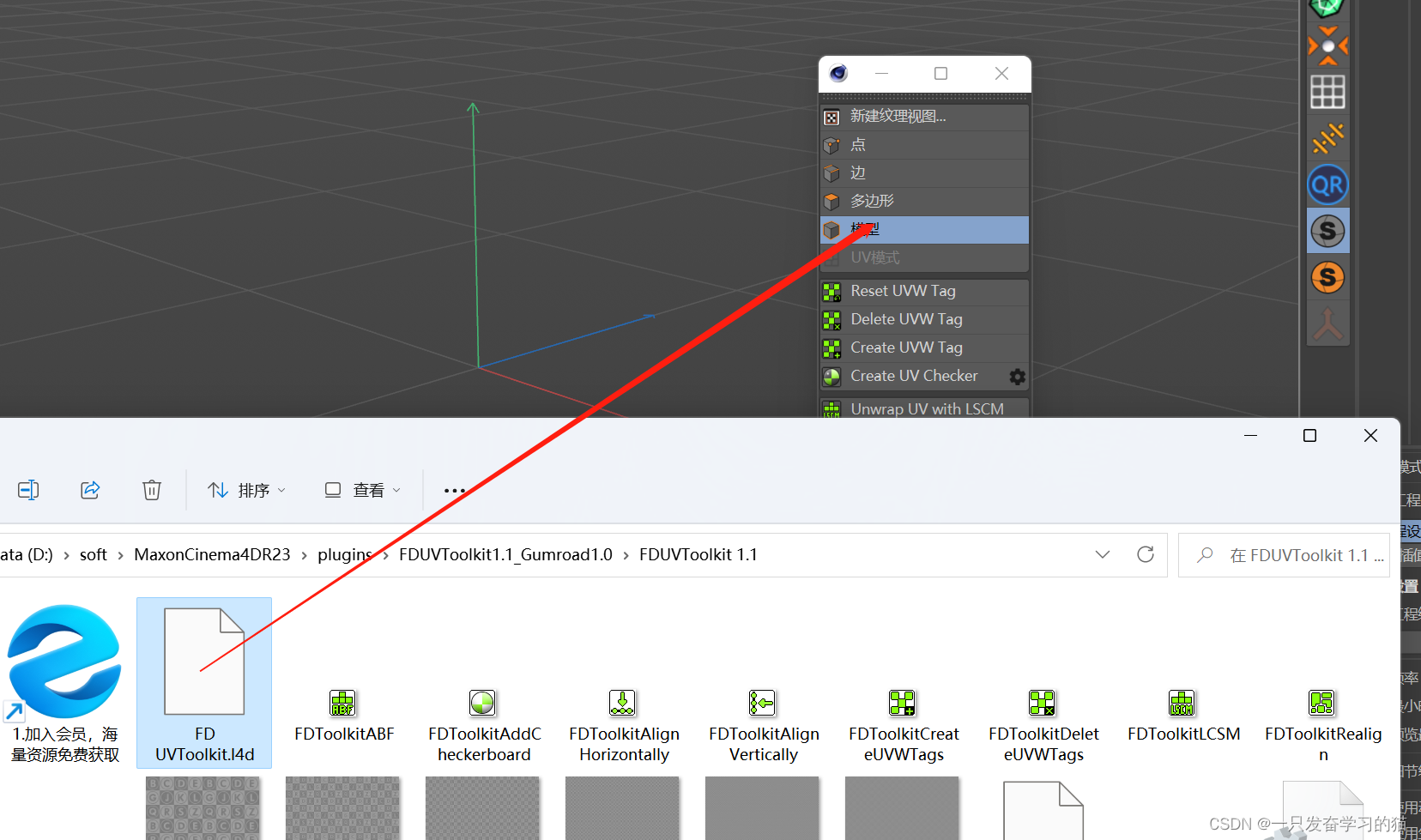

2、找到FDUVToolKit.l4d文件,拖入C4D中。

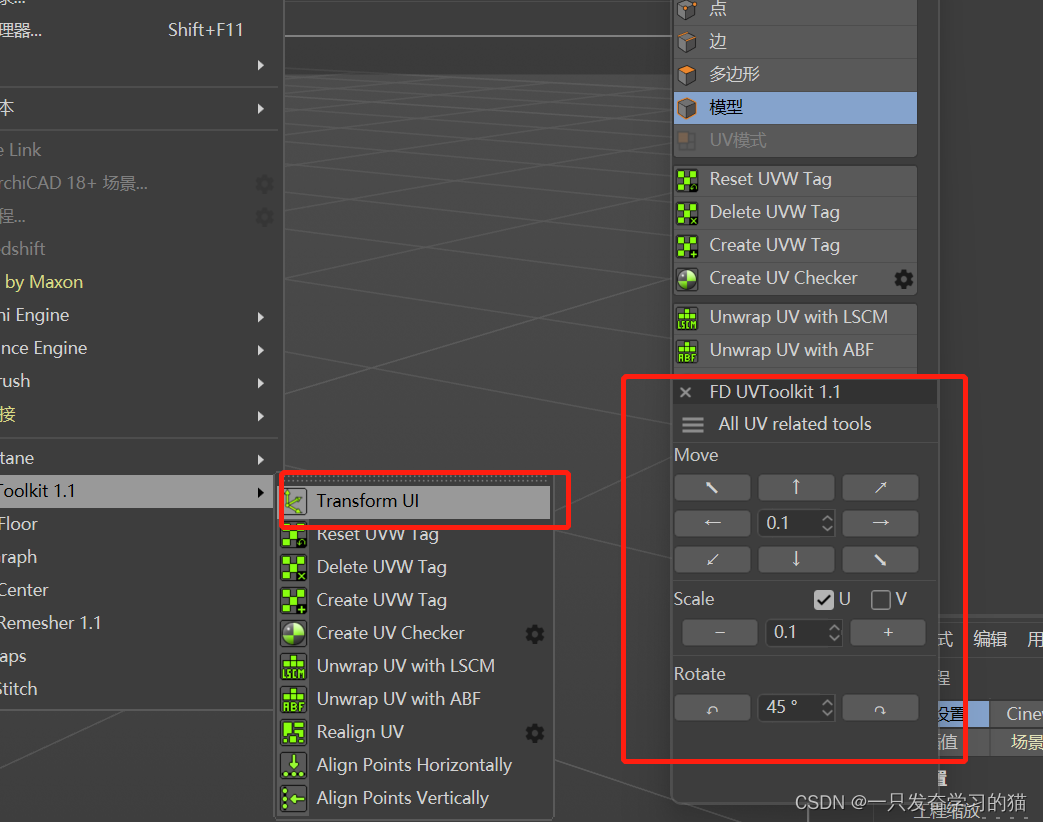

 3、将Transform UI 也拖入到界面中。

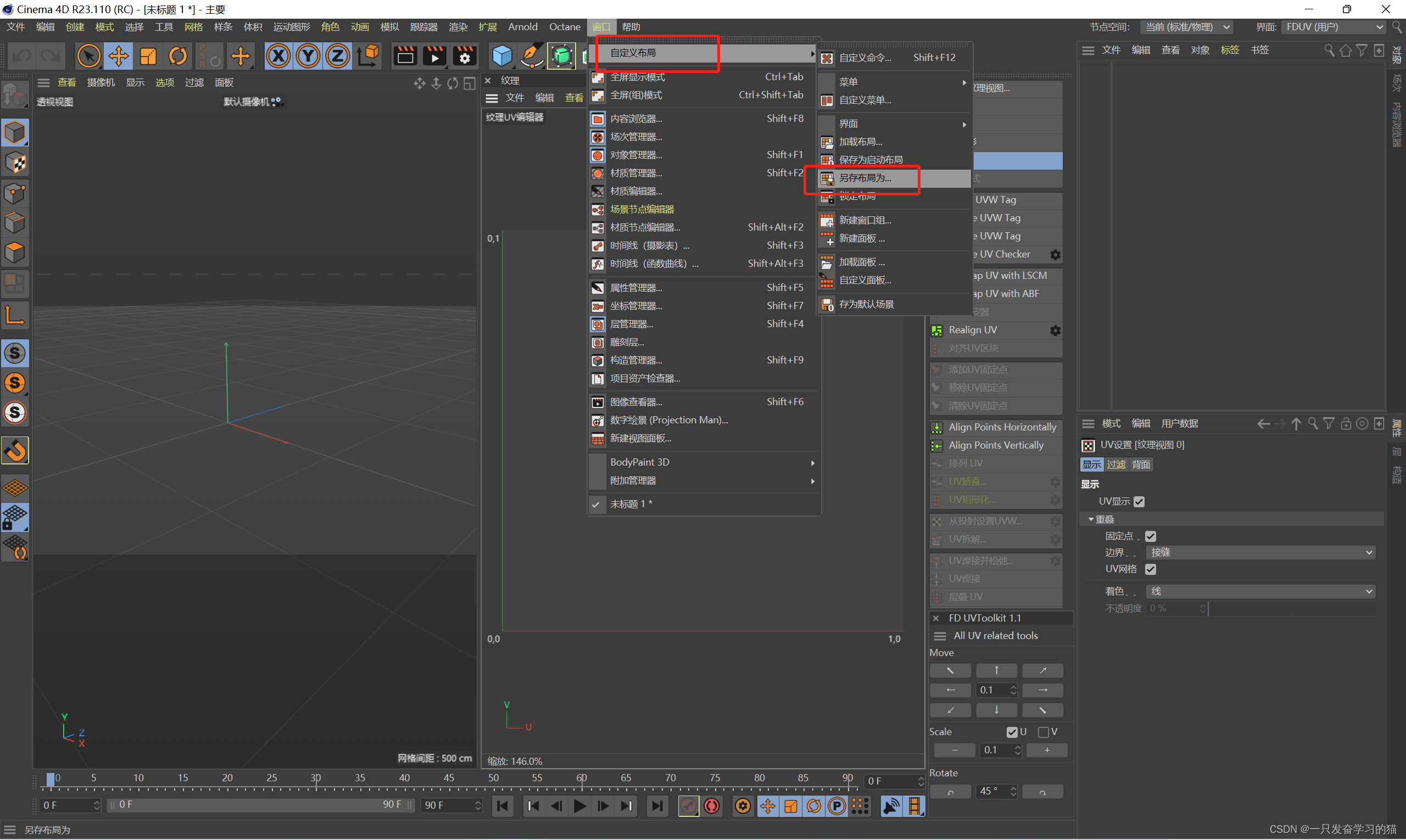

4、调整界面窗口，并将窗口另存为自定义的展UV窗口

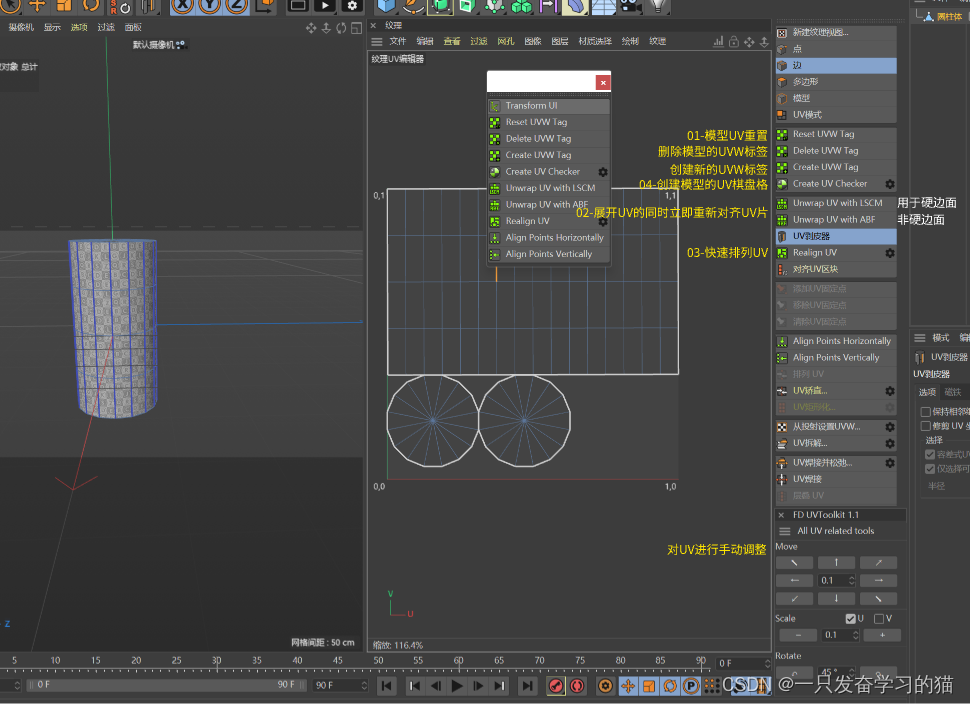

FDUVToolKit插件常用操作介绍

如何通过FDUVToolKit插件展UV

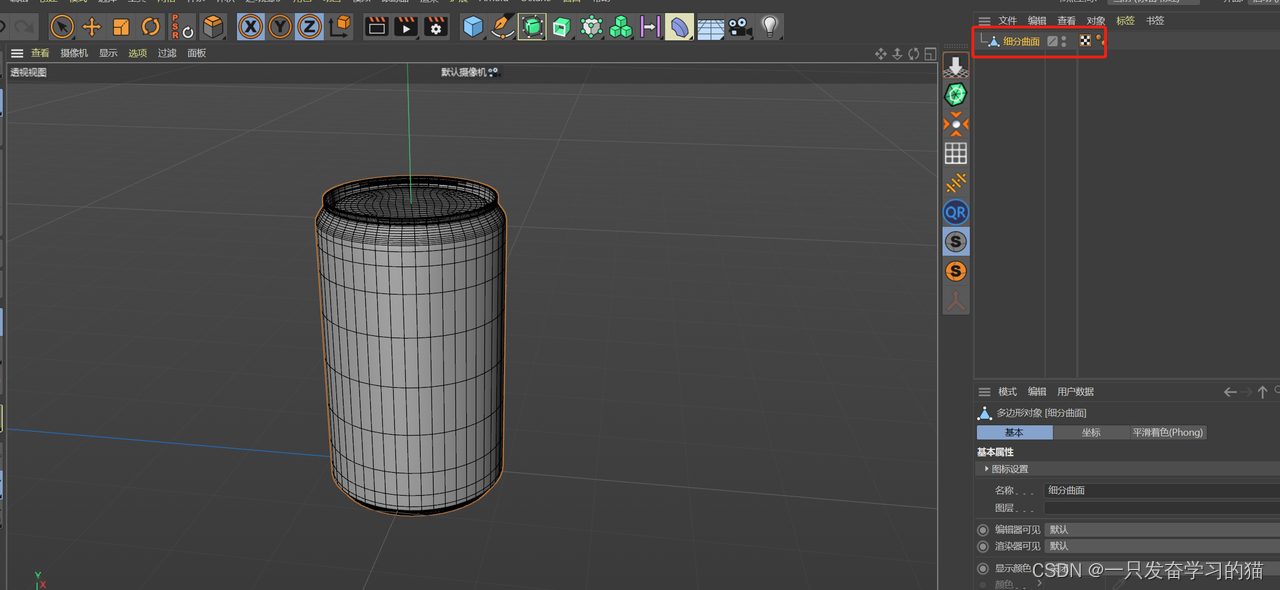

1、将需要进行展UV的物体进行塌陷

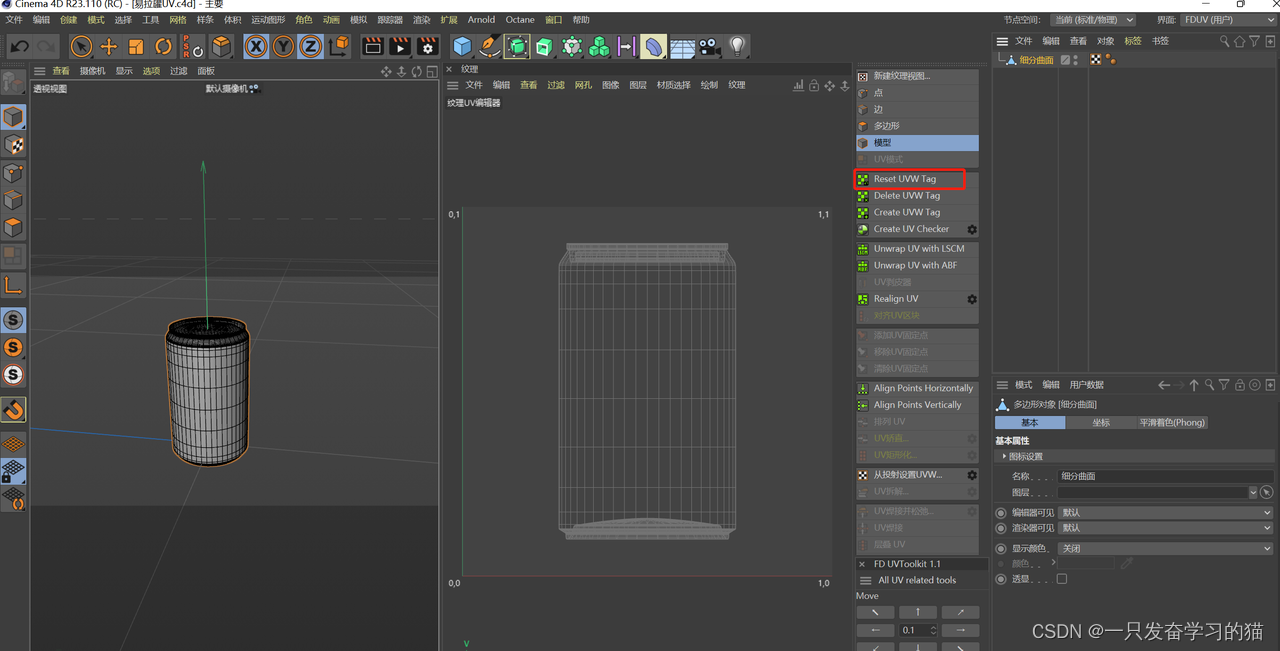

2、打开UV的面板，选择reset UVW TAG，将模型UV重置

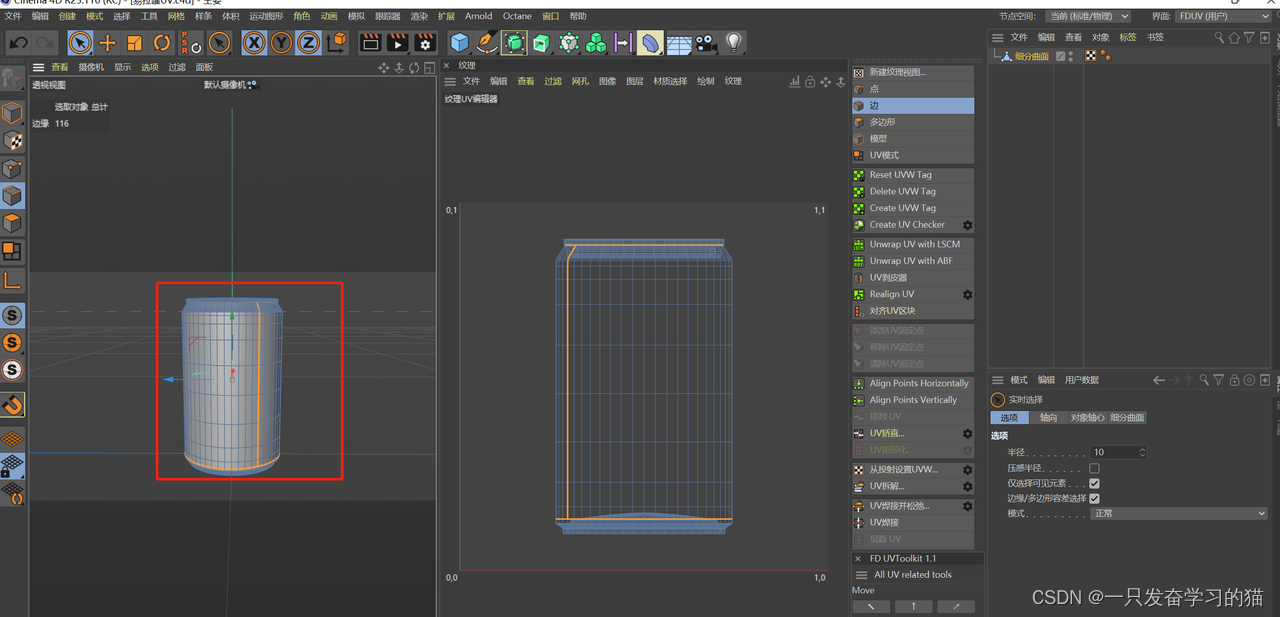

3、通过shift加选，将需要拆开的线选中。

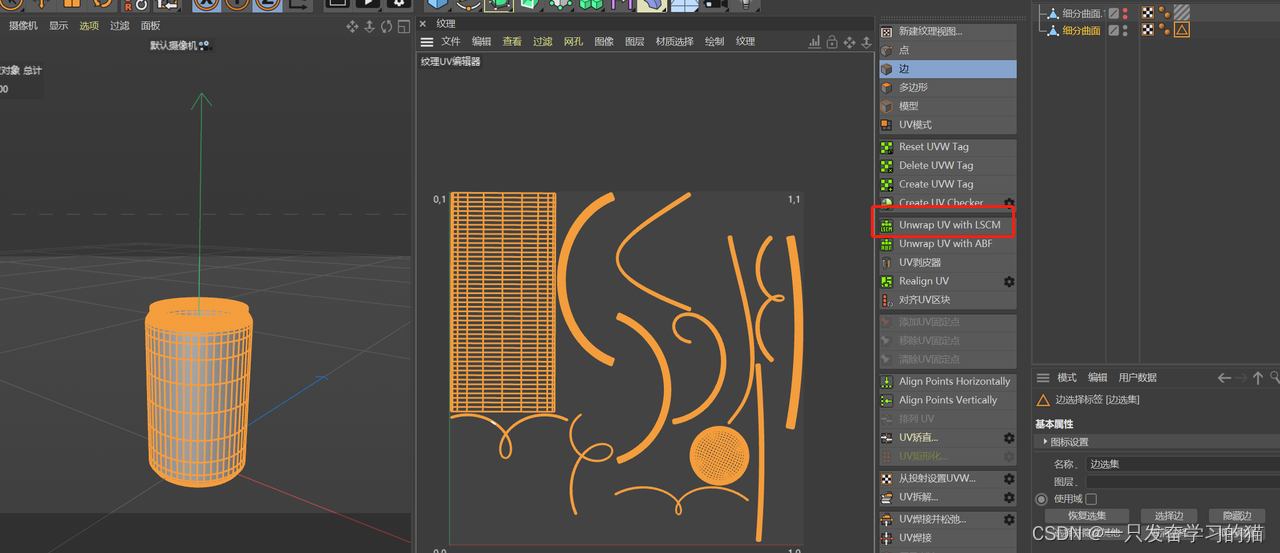

4、点击Unwrap UV with LCSM，展开UV的同时立即重新对齐UV片

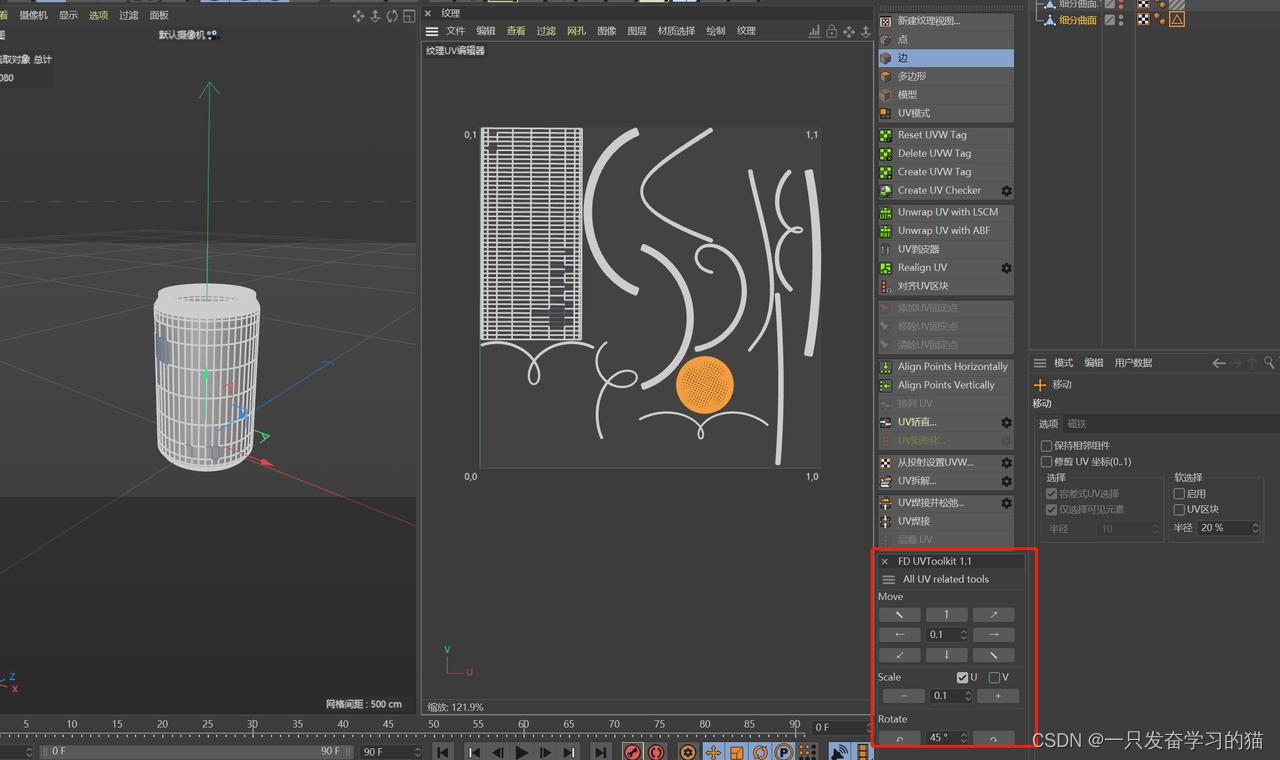

5、通过FD UVToolkit进行旋转，同时也可以通过鼠标进行位置大小以及旋转，将其旋转为想要的方向。

6、CTRL+A全选，然后点击Realign UV，自动排列UV

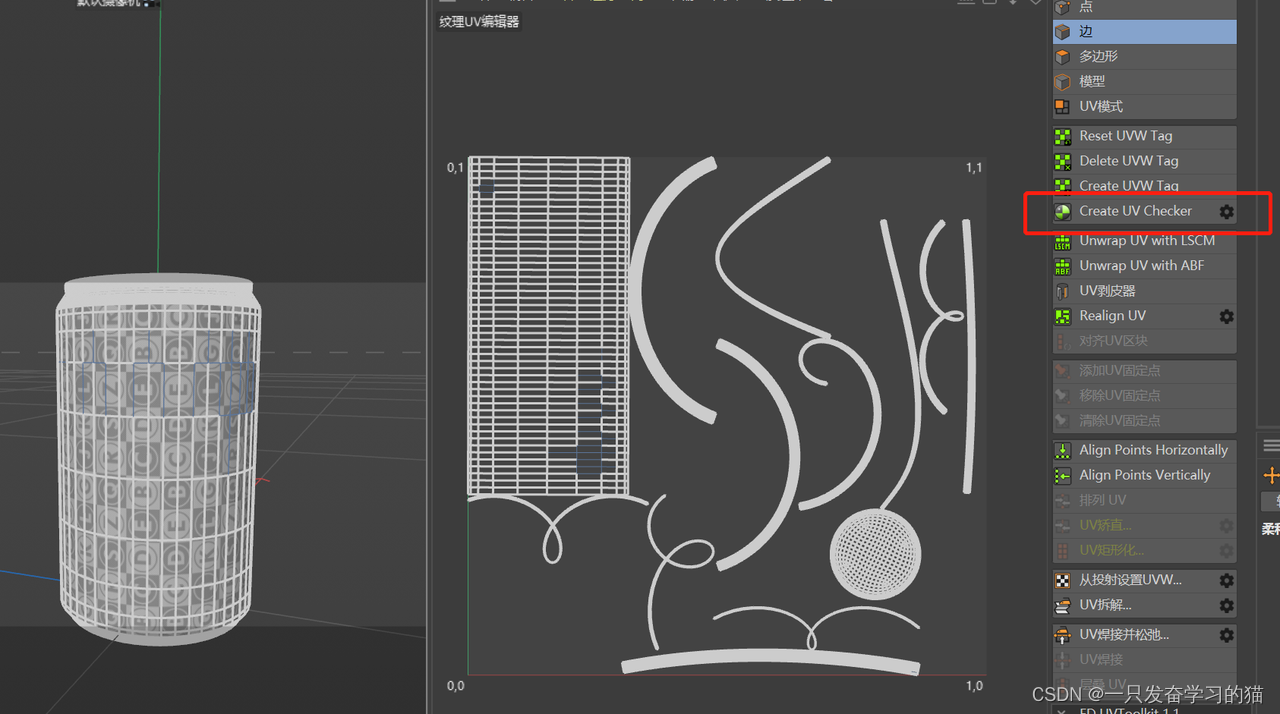

7、最后我们加入点击 Create UV checker，可以看出排列均匀。

如何对UV进行贴图

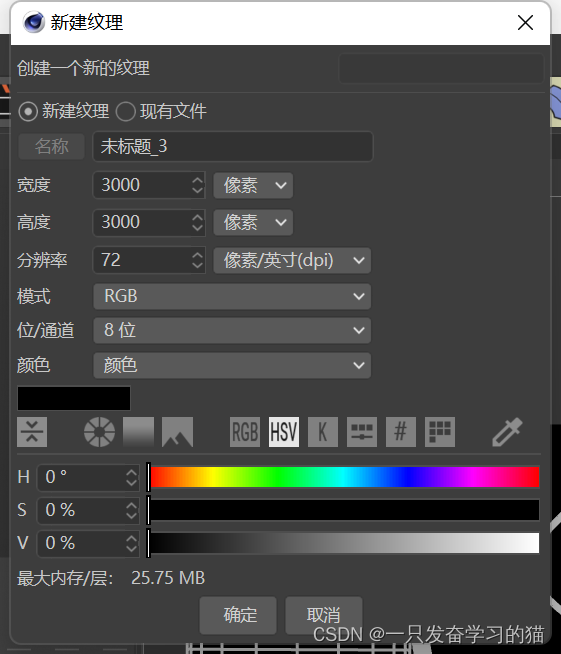

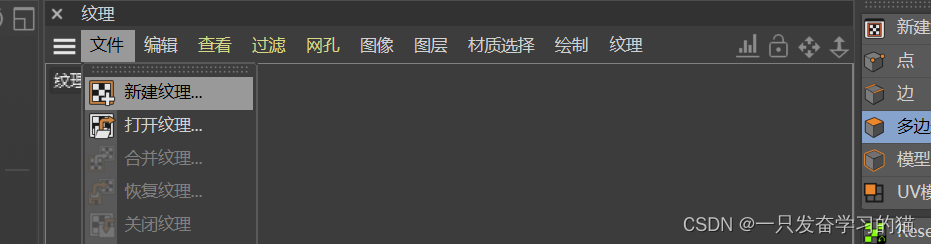

1、新建纹理

2、调整其背景色

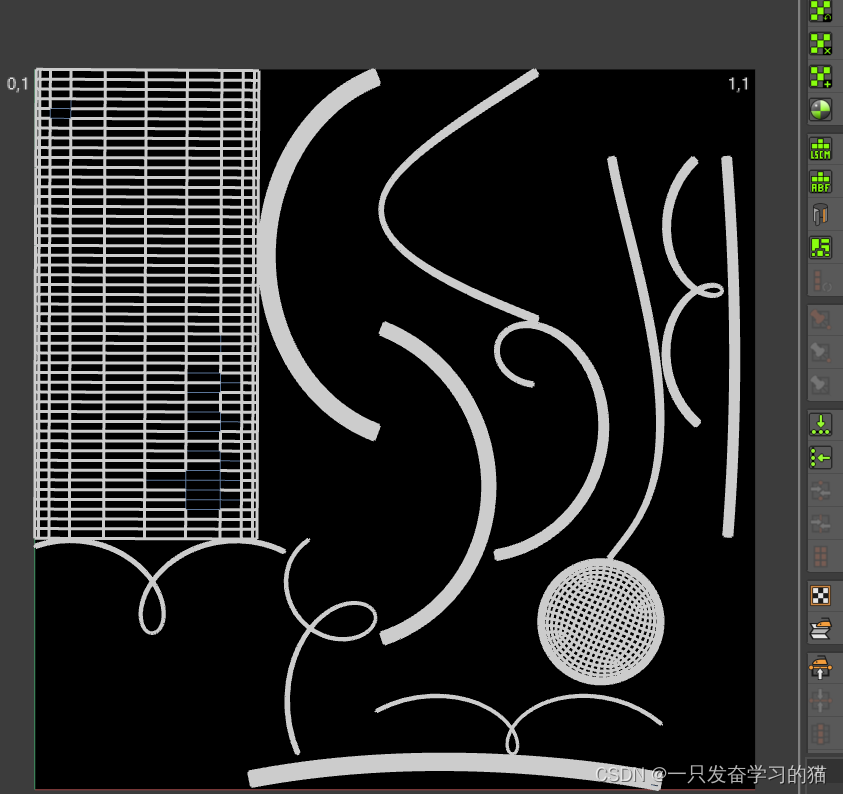

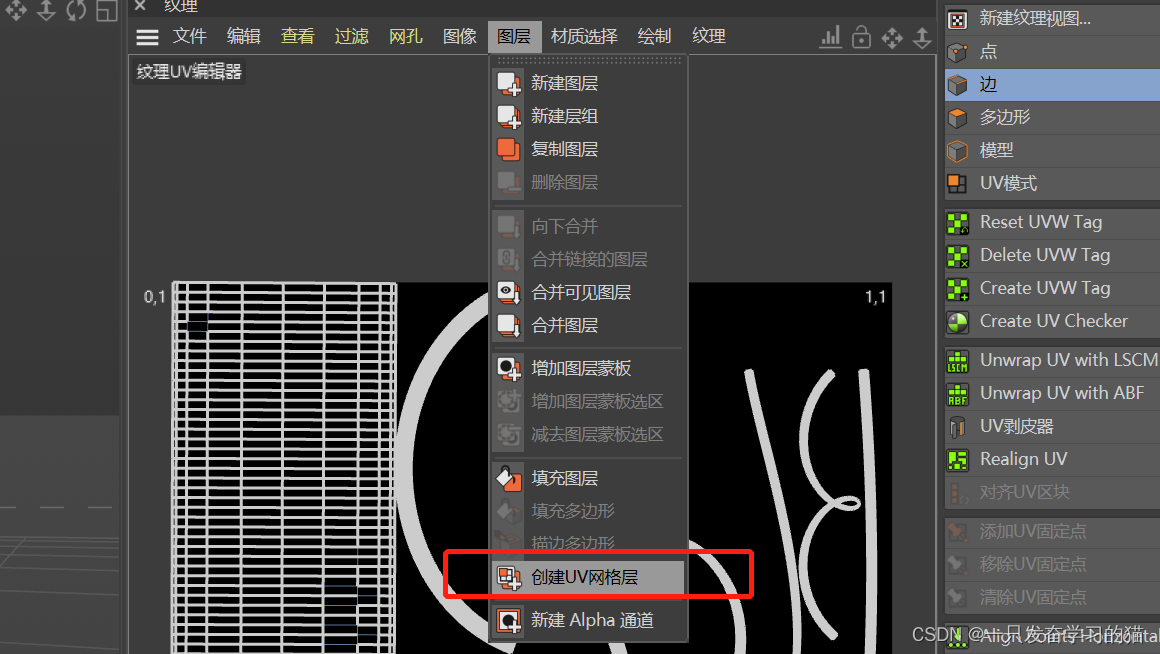

3、图层>创建UV网格层

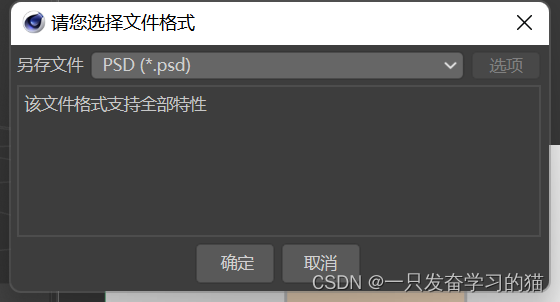

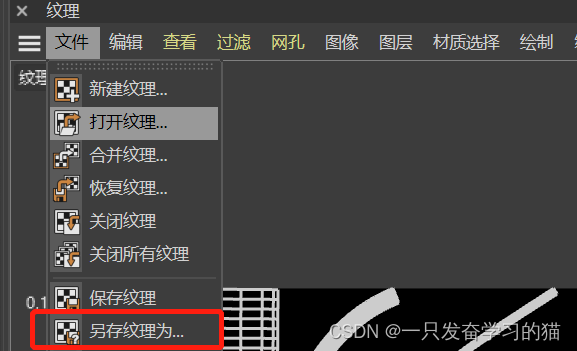

4、文件>保存纹理为psd文件，同时选择一个文件夹，并将修改文件名称

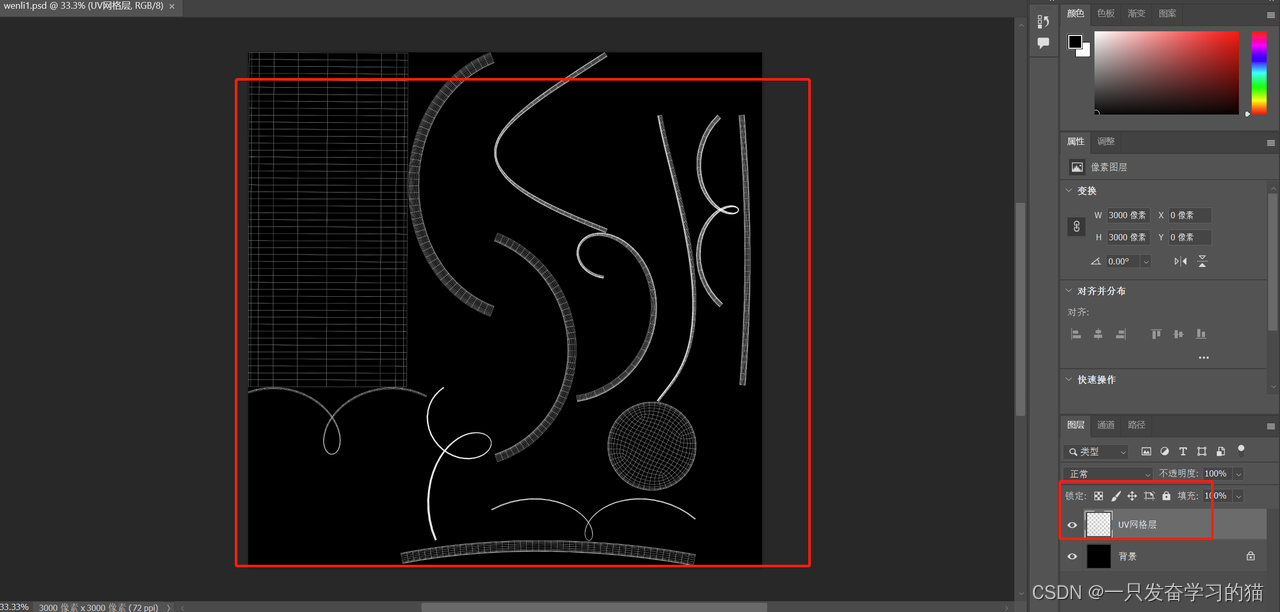

 5、打开ps，可以看到如下的内容。

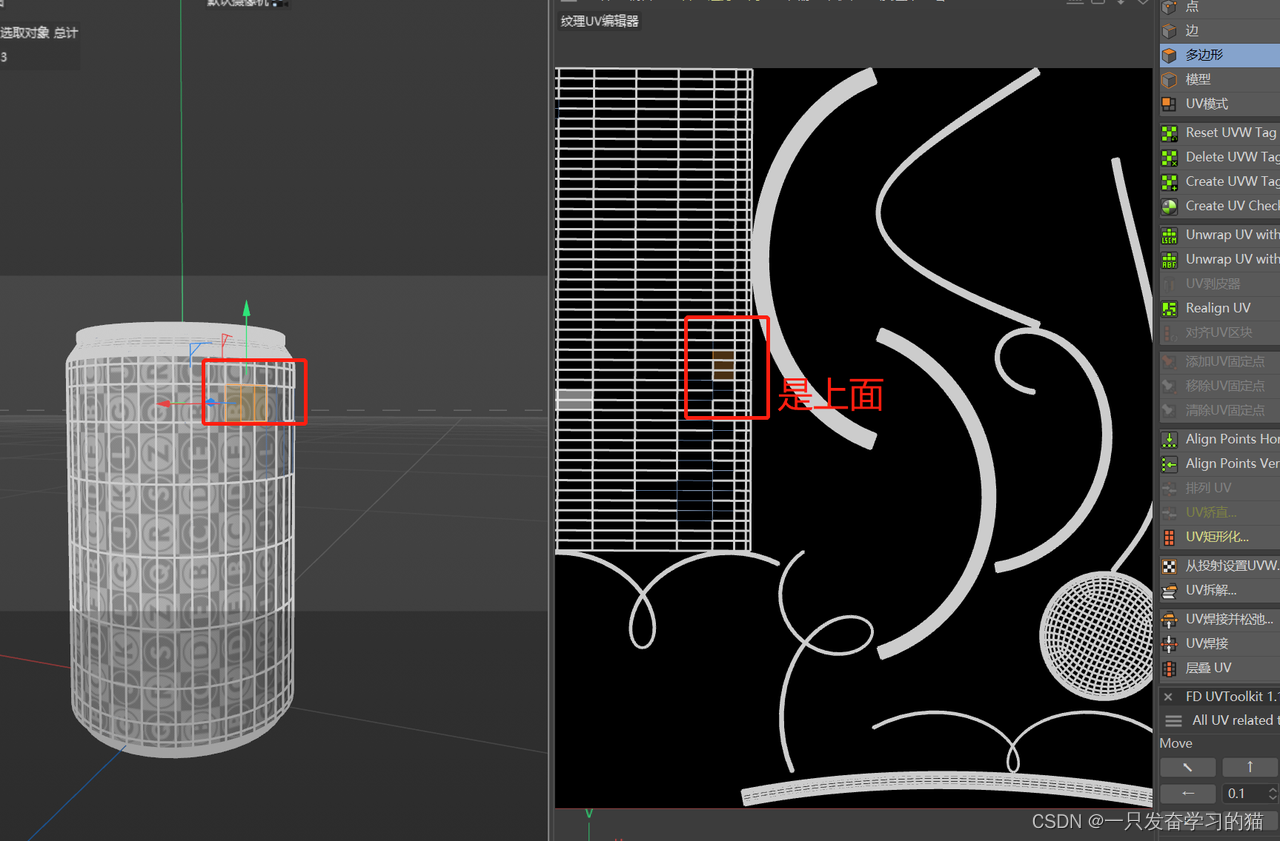

 6、在C4d中确定贴图的方向

6、将需要贴图的图片贴到对应的位置。制作如下两张贴图。

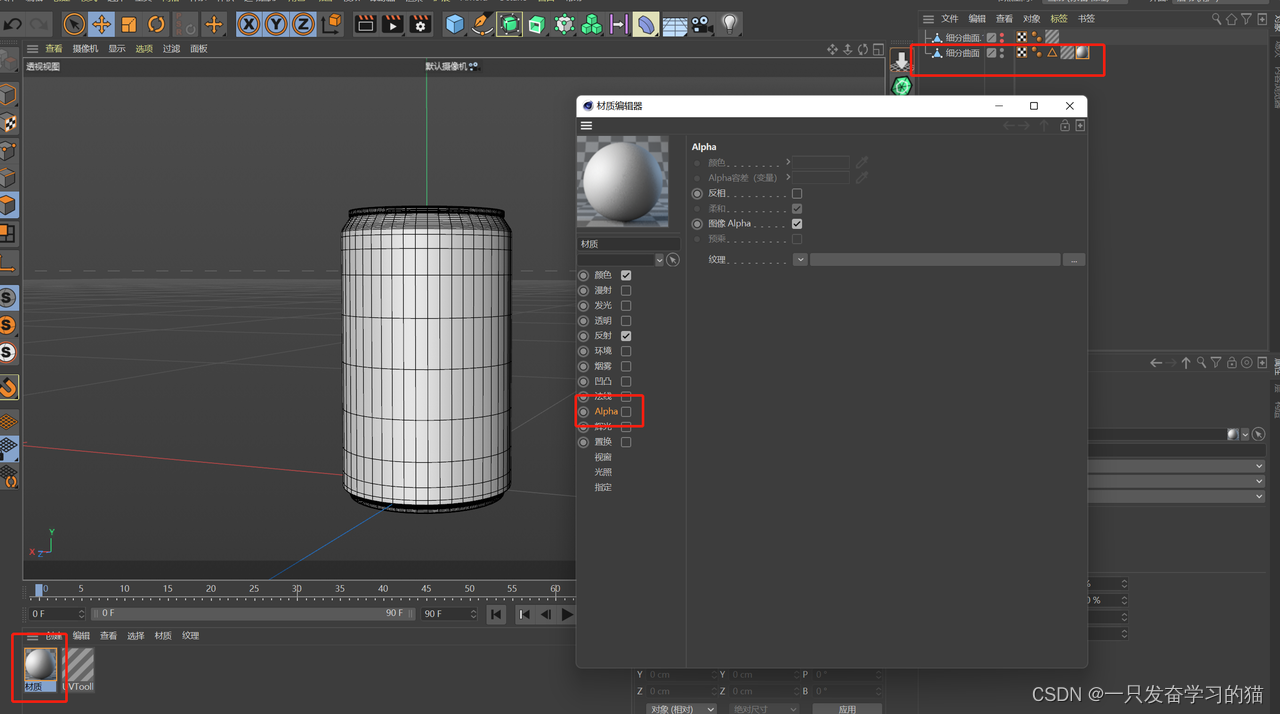

7、打开C4D，开启启动面板，创建一个材质，并将材质赋予物体，打开材质面板，将透明度贴图贴入。

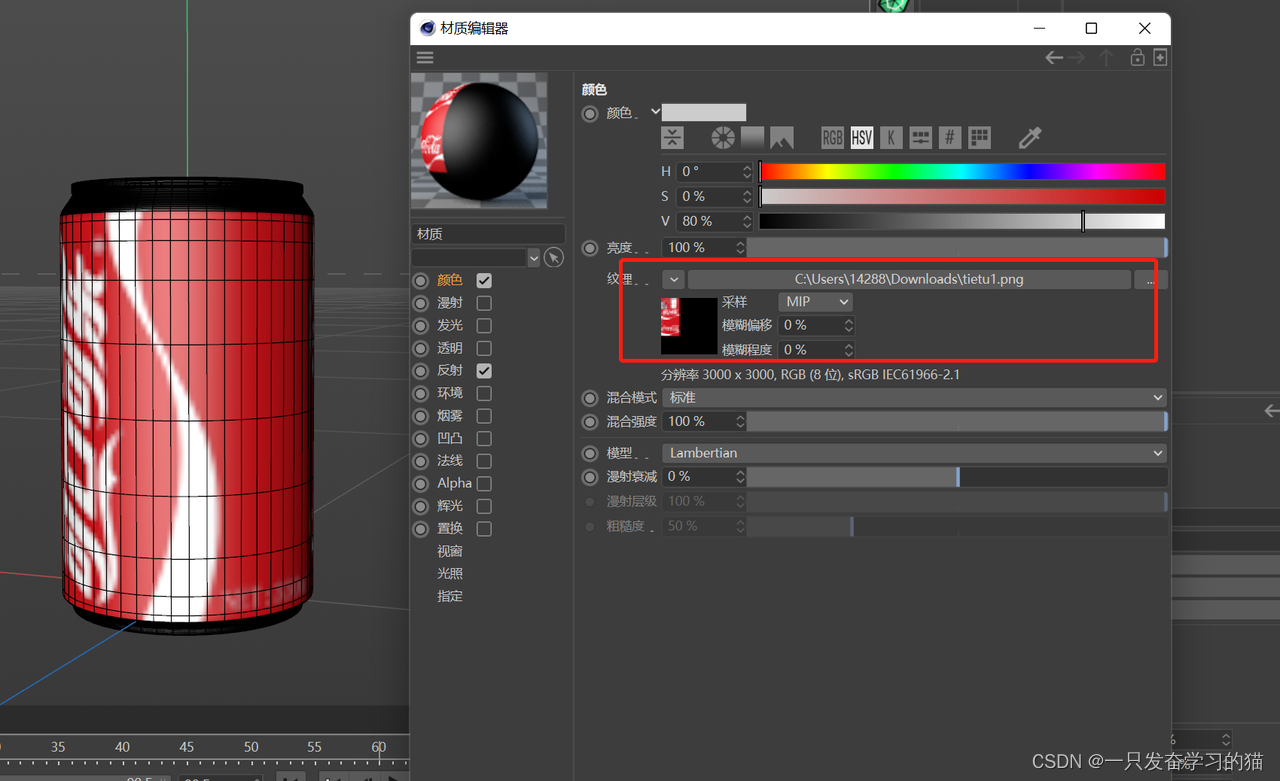

8、打开颜色通道，将材质图片导入。

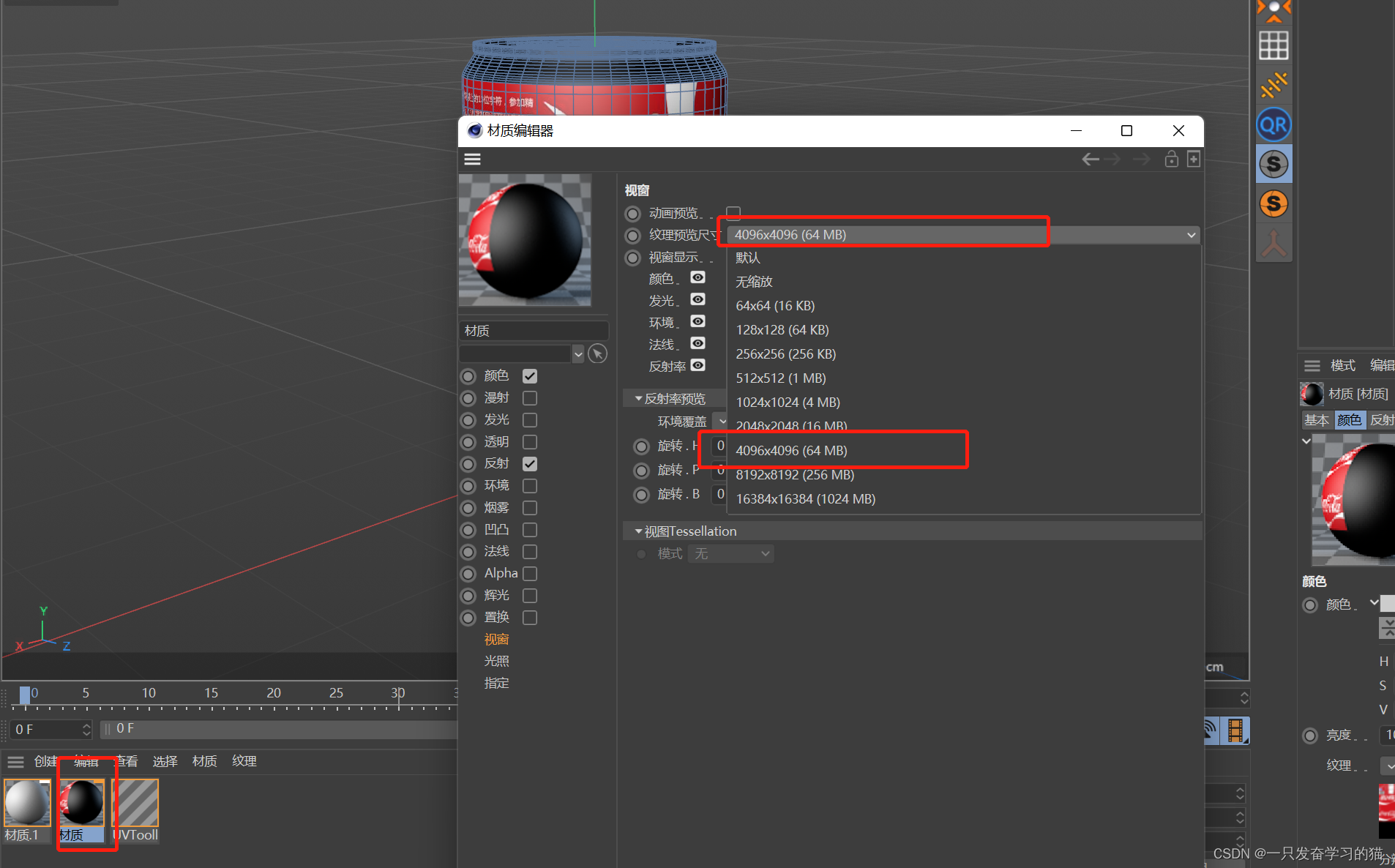

9、可以看到贴图很模糊，此时双击材质球 ，打开视窗，将纹理尺寸调整为4096*4096，既可以看到不模糊了。
