【论文阅读笔记】Scaling Up Your Kernels to 31x31: Revisiting Large Kernel Design in CNNs

RepLKNet代码地址Github
RepLKNet论文地址Arixiv
有效感受野论文地址Arxiv

论文总结

  本文设计的网络名为RepLKNet（Reparam Large Kernel Network），其证明了少量的大kernel卷积可以获得比堆叠小kernel卷积的网络架构设计更好的效果。RepLKNet使用的最大卷积核大小为$31\ast 31$，是一个纯CNN网络，极大缩减了CNNs和ViTs（Vision Transformer）的性能差距。同时，作者进一步表示，相比较于小Kernel的CNNs，大Kernel的CNNs有更大的有效感受野（effective receptive fields）和更高的形状偏差（higher shape bias），而不是纹理偏差（texture bias）。

  RepLKNet的网络架构设计总体遵循Swin Transformer的宏观架构，进行了一些修改，比如使用大Kernel的depthwise Conv代替多头注意力（multi-head self-attention，MHSA）。

  本文实验的重点在中型（middle-size）网络和大型（large-size）网络上，因为过去人们认为 ViTs 在大数据和大模型上超过了 CNN（大的kernel size，也小不了呀）。本文的baseline模型RepLKNet-B（和Swin-B模型大小相近）最大的kernel size为$31\ast 31$，在ImageNet上达到了$84.8\%$的Top1准确率。RepLKNET-B比Swin-B的性能要好$0.3\%$，但在延迟上更加高效。在下游任务中，作者发现大Kernel设计的网络实际上提升比在ImageNet上更高。比如，在相同的复杂度和参数预算前提下，RepLKNet设计的网络，对比ResNeXT-101或ResNet-101为backbone的网络，在COCO目标检测上高$4.4\%$，在ADE20K语义分割上高$6.1\%$。

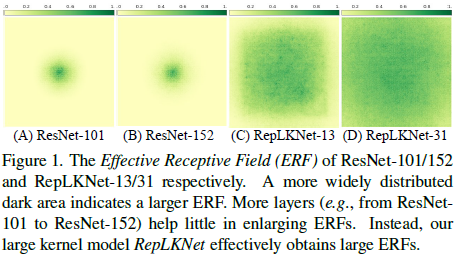

  作者认为RepLKNet的高性能是因为大的卷积Kernel带来的大的有效感受野（effective receptive fields，ERFs）带来的提升，如下图1所示。同时，RepLKNet可利用更多的形状信息（相比传统的堆叠小kernel CNNs），这部分是符合人类的认知体系的。
  有效感受野的相关知识，在2016年的有效感受野论文中提出，但鲜少有人会去使用和基于此计算感受野。

论文介绍

  之前ViTs整体表现要优于CNNs的时候，有些论文研究了其中的原因。一些研究认为是MHSA（multi-head self-attention）使得ViTs效果要比CNNs更好。而本文认为CNNs和ViTs性能差距的重点在于感受野上，ViTs使用大kernel，而CNN中使用大Kernel的网络设计则没那么受欢迎。所以作者将疑问放到了“是否使用大Kernel Conv构建的神经网络是缩小CNNs和ViTs差距的关键？”。所以在后续实验中，进行了大Kernel卷积的相关实验。
  实验证明，大的Kernel卷积是能有效提升CNNs的性能的，但对CNN简单地应用大卷积核通常会导致性能和速度下降，所以在使用上需要遵循一些设计指导原则。大Kernel卷积网络的设计指导原则有5条，是实验性结果：

1. 大的depthwise Conv在实践中可以是高效的。

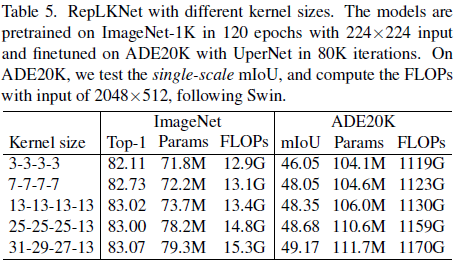

• 使用大 kernel的普通卷积会带来昂贵的计算量，使用大kernel 的depthwise卷积则能相对缓解这些问题。比如本文提出的RepLKNet（见<>下表5），将不同stage的卷积核大小从$[3,3,3,3]$提升到了$[31,29,27,13]$只提升了$18.6\%$的FLOPS和$10.4\%$的参数量，这是可以接受的。剩下的$Conv1\ast 1$实际上主导了大部分的复杂性。

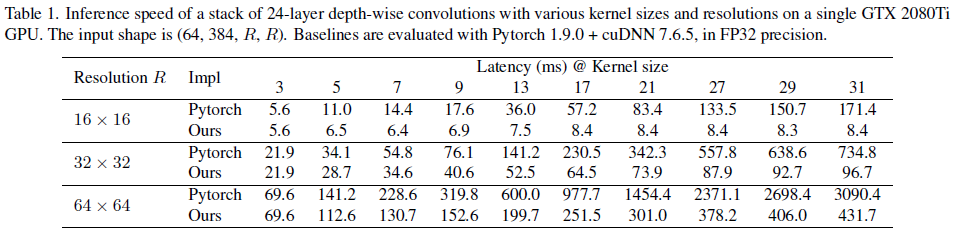

• 虽然传统的depthwise Conv3*3会DW 操作引入了较低的计算与内存访问成本的比率 [64]，这对现代计算架构（GPU）不友好。但随着卷积核大小的提升，计算就变得密集了。所以根据roofline模型，当kernel size变大时，实际延迟应该不会随着FLOPs的增加而增加。现有的深度学习推理框架对大kernel depthwise Conv的支持很差，所以作者尝试了几种方法进行了优化。最后采用分块（逆）隐式gemm算法（block-wise(inverse) implicit gemm algorithm），作者认为这是最好的选择，实现方法已集成到开源框架MegEngine中，同时作者还为pytorch更新了一版高效的实现方式，地址在https://github.com/DingXiaoH/RepLKNet-pytorch。优化速度见下表1。
•
•

2. Identity shortcut对于非常大Kernel Size设计的网络是至关重要的。

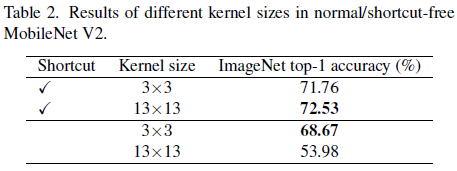

• 为验证残差的作用，作者使用MobileNetv2作为基准，使用有无shortcut的两个辩题。为做大kernel的对照试验，使用$13\ast 13$的depthwise Conv代替$3\ast 3$的depthwise conv。使用相同的训练配置在ImageNet上训练$100$个epoch。结果如下表2所示，提升了Kernel Size后，有shortCut的mobileNetv2提升了$0.77\%$，没有shortCut的mobileNetv2则减少到只有$53.98\%$。
•
• 该指南也适用于 ViT。 最近的一项工作 [33] 发现，如果没有Identity shortcut，attention会随着深度成倍地下降，从而导致过度平滑问题。从与 [91] 类似的角度来看，shortcut使模型成为由具有不同感受野 (RF) 的众多模型组成的隐式集合，因此它可以从更大的最大 RF 中受益，同时不会失去捕获小规模模式的能力。

3. 使用小kernel的重参数技术有助于改善优化问题。

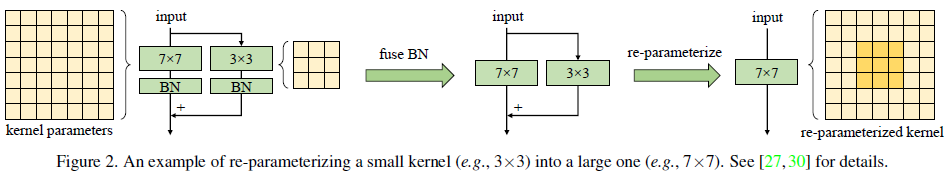

• depthwise的重参数如下图2所示，也是将小的kernel融合进大的kernel中，这里只用了并行的方式；
•

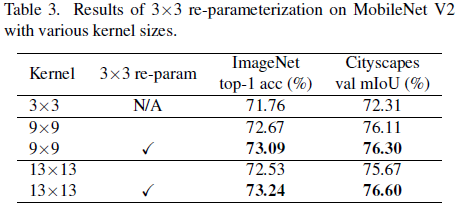

• 下表3展示了，如果直接将kernel Size从$9$提升到$13$是会降低准确率的，但使用了重参数后则解决了该问题。
• •
  • 同时，作者发现，在ImageNet分类任务上，如果将训练数据提升到$7300$万张图像时，可以省略重参数化技术而不会产生“增大Kernel Size，但降准确率”的问题。

4. 大kernel Conv网络对下游任务（分割、目标检测等）的提升是大于ImageNet分类的。

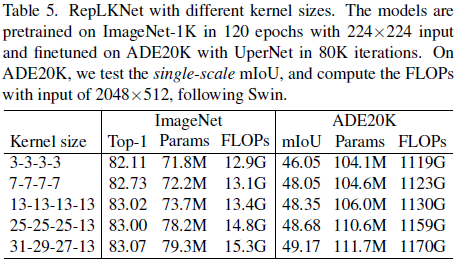

• 从上表3可以看出，从$Conv3\ast 3$增大到$Conv9\ast 9$在ImageNet只提升了$1.33\%$，但在$Cityspaces$上的mIoU指标增加了$3.99\%$。下表5展示了同样的趋势：kernel size上升，ImageNet只升了$0.96\%$，但ADE20K数据集上的分割任务上提升了$3.12\%$。
•
• 大kernel提升了有效感受野，很多工作证明了上下文信息的重要性，如在下游任务目标检测，语义分割等。作者认为大kernel设计贡献了更多的形状偏差（shape bias）。ImageNet分类任务可以通过纹理或形状来正确分类。然而，人类主要通过形状线索（shape cue）而不是纹理来识别对象。所以如果一个模型能学习到更强的形状偏差，可能迁移到下游任务会更好。最近也有文章[88]说ViTs的形状偏差很强，这部分解释了ViTs在迁移任务重的强大。相反，传统CNN更倾向于纹理信息。幸运的是，作者发现简单地扩大CNN中的kernel size，可以有效地改善形状偏差。

5. 大Kernel（比如$13\ast 13$）甚至对于小的feature map（比如$7\ast 7$）都是有帮助的。

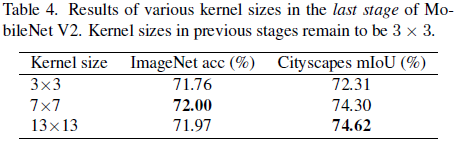

• 为了验证这个结果，作者在MobileNet的最后一个stage上应用$Conv7\ast 7$或者$Conv13\ast 13$，而最后一个$stage$的feature map大小为$7\ast 7$。下表4展现了结果，可以看出比$7\ast 7$的feature map更大的卷积也有效增加了准确率，尤其是在Cityscape数据集上。
•

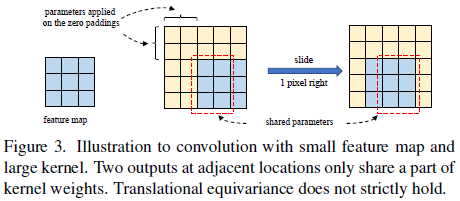

• 当kernel size的大小大于feature map时，CNN的卷积平移平等性并不是严格遵守的。如下图3所示，窗口在平移时，使用的权重不是相等的。
•

网络设计

  据作者所知，CNNs支配小模型，视觉Transformer被认为在高复杂度容量上比CNN要好。本文提供了一种大模型的思路。

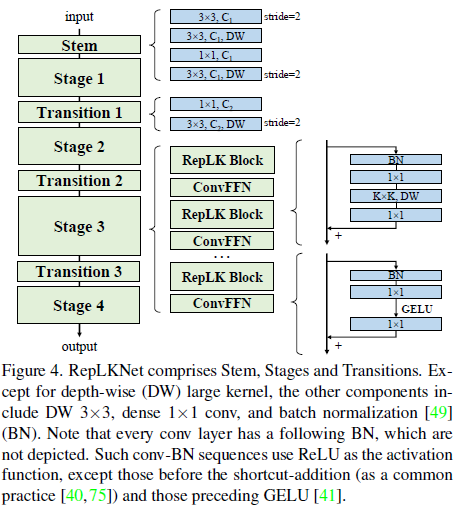

  本文设计的网络叫RepLKNet，如下图4所示。每个stage有数个RepLK Block，每个Block都带有shortCut和大kernel Depthwise Conv。在每个stage中，都先用$Conv1$，再用$DepthwiseConv$，但下图4没显示的是，depthwise Conv训练的时候有一个$5\ast 5$ kernel size的重参数分支。

  FFN广泛用于transformers和MLPs中。受这些启发，作者使用了一个类似的CNN风格block，它由shortcut，BN，2个$Conv1$和GELU组成，故称为ConvFFN Block，如下图4所示。相比较FFN在FC层之前使用的LN（Layer Normalization），ConvFFN使用的BN可以融入Conv中以提升推理速度。依据实践结果，ConvFFN Block中的内部channel为输入的4倍。为提供更多的非线性和跨通道的信息通信，作者使用$Conv1$来提高深度。

  Transition Block在不同的stage之间使用。先用$Conv1$提升channel维度，再用stride为2的$DepthwiseConv$下采样。

  总结下来，RepLKNet的网络设计上，每个stage有3个结构超参数：RepLK Block的数量B，channel维度C和kernel size K。所以RepLKNet的架构定义为$[B1,B2,B3,B4],[C1,C2,C3,C4],[K1,K2,K3,K4]$。

论文实验

  RepLKNet-B为基础模型，其架构参数为$B=[2,2,18,2],\mathbf{C}=[128,256,512,1024],K=[31,29,27,13]$。RepLKNet-L为大一些的模型，其架构参数为$B=[2,2,18,2],\mathbf{C}=[192,384,768,1536],K=[31,29,27,13]$。而RepLKNet-XL为最大的模型，其架构参数为$B=[2,2,18,2],\mathbf{C}=[256,512,1024,2048],K=[31,29,27,13]$，同时RepLK Blocks中的invert bottleneck的Depchwise Conv Channel数放大$1.5$倍。

ImageNet分类任务

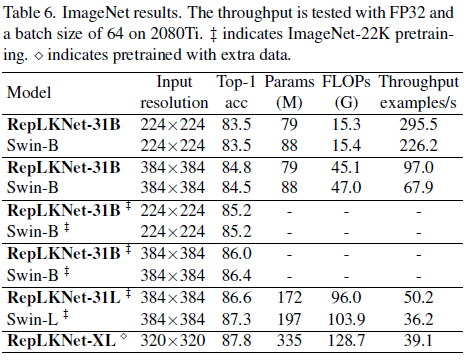

  各个网络在ImageNet的准确率和相关参数如下表所示：◇表示使用半监督数据集MegData73K进行了预训练。尽管RepLKNet-XL的FLOPs要比Swin-L高，但RepLKNet-XL更快，这强调了非常大Kernel的性能。

语义分割任务

  用预训练model作为backbone，在Cityscapes和ADE20K数据集上训练。使用UperNet在Cityscapes上迭代80K次，在ADE20K数据集迭代160K次。因为只想评估backbone，故不适用任何先进技术、技巧或自定义算法。

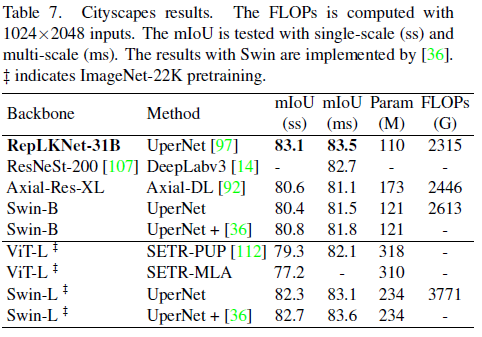

  Cityscapes数据集，在ImageNet-1K上预训练的RepLKNet-B要优于Swin-B一大截（单尺度mIoU提升2.7），甚至优于ImageNet22k上预训练的Swin-L模型。

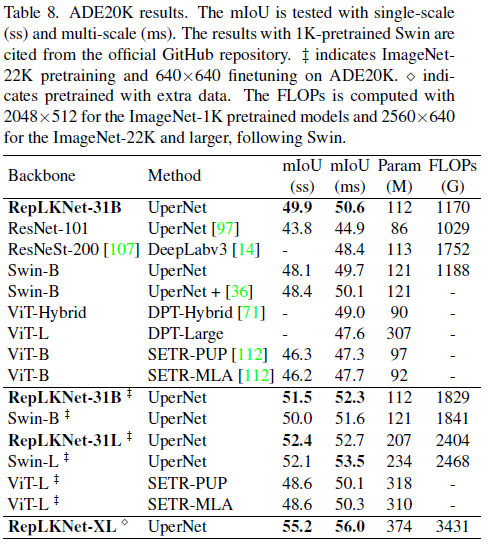

  在ADE20K上的结果。

COCO目标检测任务

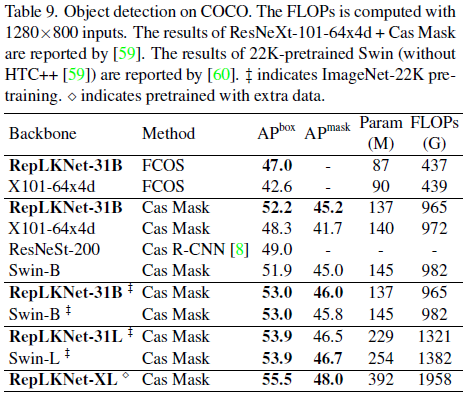

  在COCO目标检测任务上的结果如下。使用RepLKNet作为FCos和Cascade Mask R-CNN的backbone。这两个算法分别是一阶和二阶的目标检测算法。

Discussion

  大kernel的CNN模型比深层小Kernel模型有更大的有效感受野。作者认为，根据有效感受野理论，ERF是与$\mathbf{O}(\mathbf{K}\sqrt{\mathbf{L}})$成比例的，其中$K$是kernel size，$L$是深度。其次，网络变深了会给训练带来优化困难的问题。下图展示了ResNet-101、ResNeXt-101和RepLKNet的有效感受野，可以看出，浅层的大Kernel有效感受野要大一些。所以大卷积核的设计仅需要更少的层就可以达到预定的有效感受野，同时避免了深度增加带来的优化问题。

  大Kernel的模型在形状偏差特征提取会更好，这和人类相近。

  大Kernel设计是一个可以通用的设计，也可以使用在ConvNeXt中。使用$31\ast 31$的depthwise Conv代替ConvNeXt原本的$7\ast 7$普通卷积能带来巨大的提升。比如 ConvNeXt-Tiny + large Kernel 是要优于 ConvNeXt-Small的，而ConvNeXt + large Kernel 是要优于 ConvNeXt-Base的。

  大Kernel模型的表现要比小Kernel带高空洞率(dilation rates)要好。空洞卷积是一个常用的扩大卷积范围的方法.。尽管最大感受野可能一样，但空洞卷积的表达能力要弱很多，准确率下降非常明显，原因则是空洞卷积计算所用的特征非常少。
