Allegro 将shape转换为line，将line转换成shape

原创 已于 2022-02-16 18:45:11 修改 · 1.2w 阅读 · 57 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #allegro

于 2022-02-16 18:36:13 首次发布
本文讲述了如何在Allegro中将Shape转换为符合要求的Line，以适应板框设计规范，并阐述了将Line转换回Shape的必要性。重点在于确保Gerber文件中BoardGeometry—>Outline层的正确格式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、将Shape转换成Line

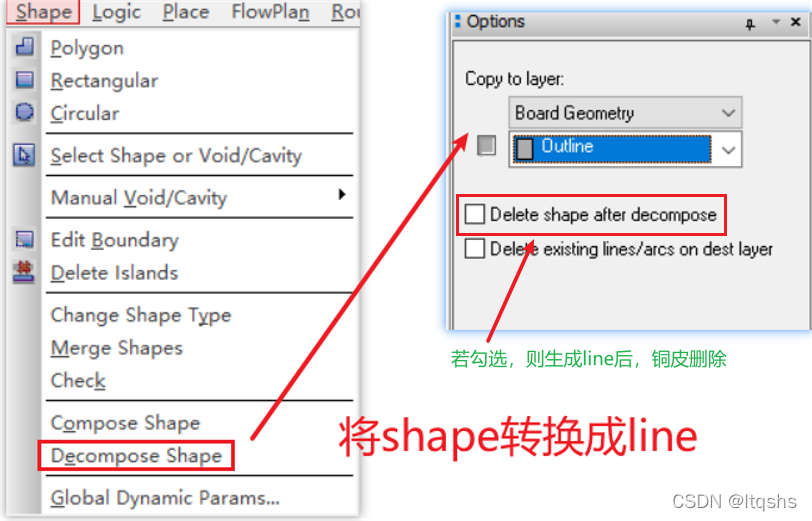

  • allegro导入的dxf有时是shape，所以需要将shape转换为line，将line放在Board Geometry—>Outline层。
  • allegro规定板框必须在Board Geometry—>Outline（发给PCB板厂的gerber文件的板框，可以是其它层），板框必须是闭合的line线。

 

在这里插入图片描述
 

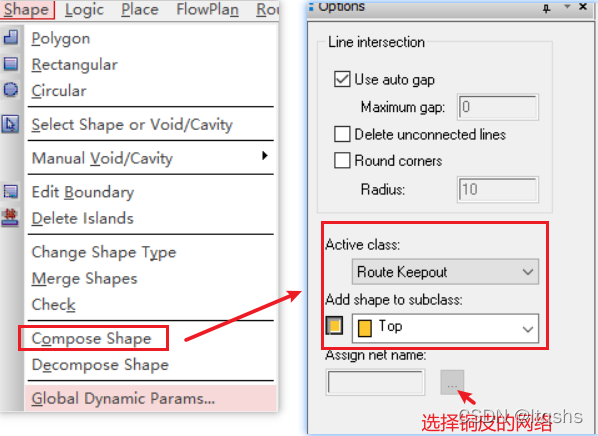

2、将Line转换成Shape

在这里插入图片描述
