亚稳态与信号跨时钟域介绍

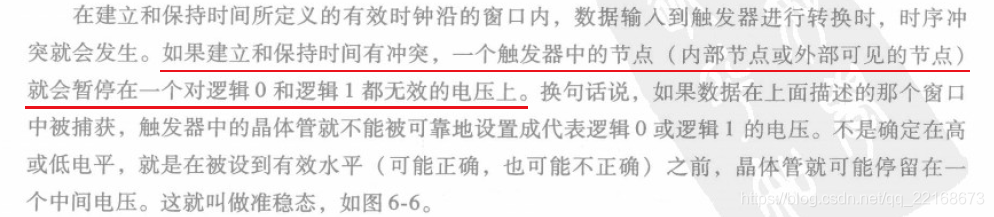

亚稳态，是由于寄存器的输入信号没有满足建立时间和保持时间，导致寄存器的输出处于一种不确定的状态。



处理跨时钟域的数据有单bit和多bit之分，而打两拍的方式常见于处理单bit数据的跨时钟域问题。

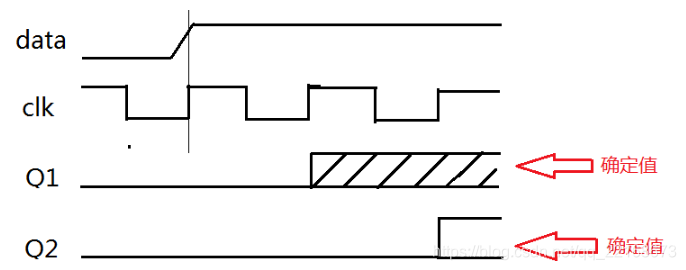

简单说下两级寄存器的原理：两级寄存是一级寄存的平方，两级并不能完全消除亚稳态危害，但是提高了可靠性减少其发生概率。





场景分析一：单bit低频信号跨时钟域到高频时钟域

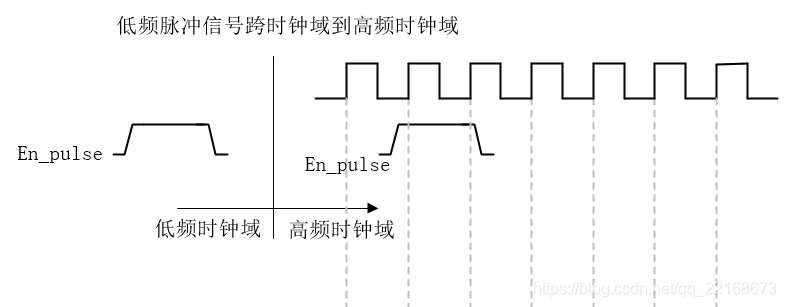

低频时钟域下的脉冲信号en_pulse，跨时钟域到高频时钟域，作为使能信号。



一般，不建议直接将低频时钟域下的en_pulse不做处理、直接就用高频时钟采样做触发器的使能信号。

建议，将低频时钟域下的en_pulse信号，使用高频时钟打两拍做同步处理，造一个上升沿在高频时钟域里使用。

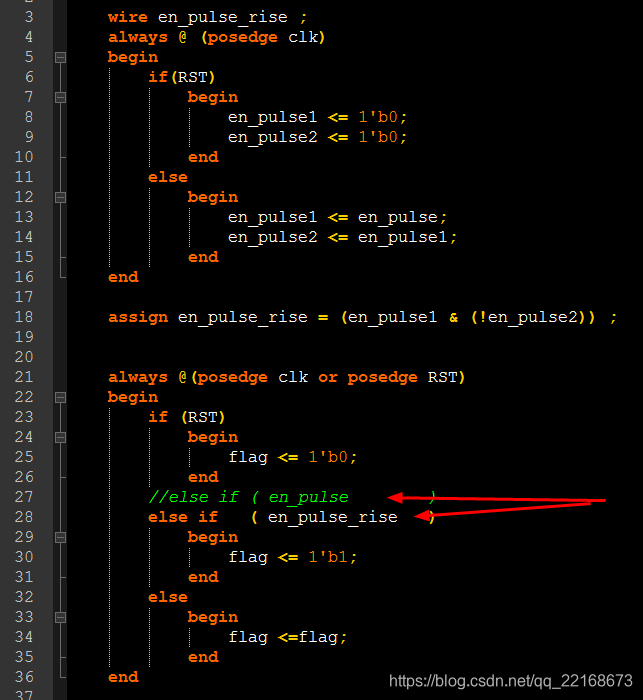

事例，如下面代码所示。



场景分析二：单bit高频窄脉冲信号跨时钟域到低频时钟域









场景分析三：多bit数据跨时钟域处理

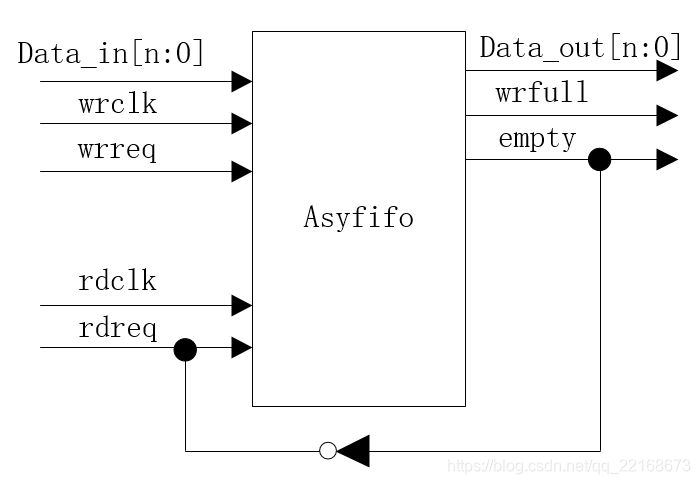

当数据需要跨时钟域时，可以采用双端口FIFO，或者RAM。当FIFO非空时，即可读访问数据。
